Kabelbinder mit offenem Kabelbinderkopf Q18L
Q-tie aus Polyamid 6.6 hitzestabilisiert (PA66HS), natur und schwarz, Artikelnummer: 109-00123
a
![Zertifiziert durch die DEKRA.]( "Zertifiziert durch die DEKRA.")
a

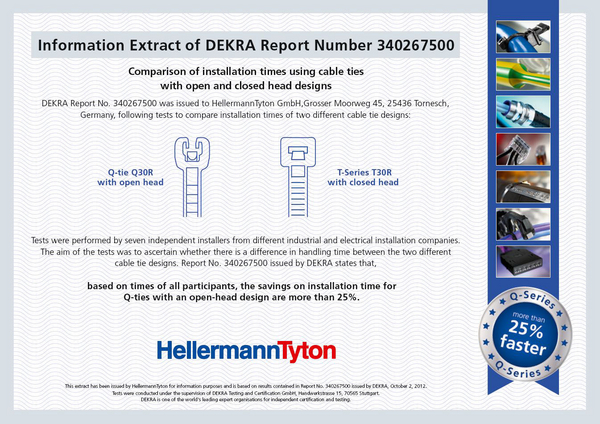

![Bis zu 25% schnelleres Abbinden im Vergleich zu Standardkabelbindern (T-Serie) - DEKRA geprüft !]( "Bis zu 25% schnelleres Abbinden im Vergleich zu Standardkabelbindern (T-Serie) - DEKRA geprüft !")
a

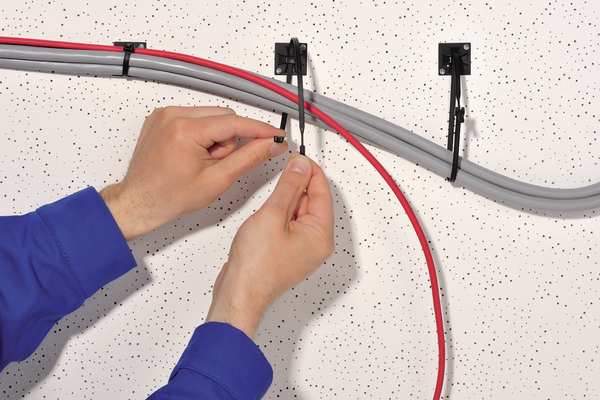

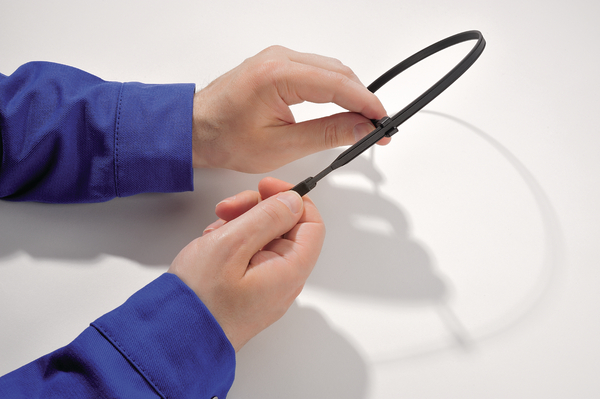

![1. Einfach mit der Grifflasche das schmale Bandende in den offenen Binderkopf legen.]( "1. Einfach mit der Grifflasche das schmale Bandende in den offenen Binderkopf legen.")
a

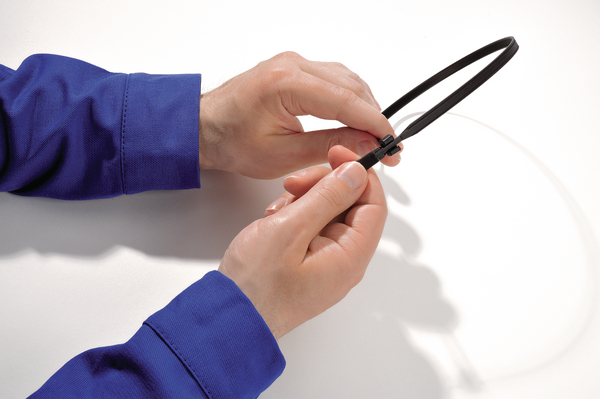

![2. Das Band weiter durch den Binderkopf ziehen. 3. Bandüberstand mittels HellermannTyton Verarbeitungswerkzeug abschneiden.]( "2. Das Band weiter durch den Binderkopf ziehen. 3. Bandüberstand mittels HellermannTyton Verarbeitungswerkzeug abschneiden.")
a
![Q-tie Kabelbinder mit Vorverriegelung ermöglichen eine temporäre und finale Kabelbündelung mit nur einem Kabelbinder.]( "Q-tie Kabelbinder mit Vorverriegelung ermöglichen eine temporäre und finale Kabelbündelung mit nur einem Kabelbinder.")
a

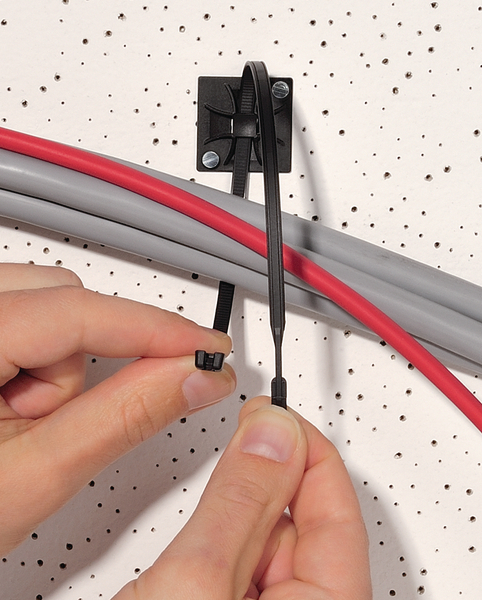

![Das Bandende in den Kopf legen und durch Zurückziehen die Grifflasche arretieren.]( "Das Bandende in den Kopf legen und durch Zurückziehen die Grifflasche arretieren.")
a
![Um Kabel hinzuzufügen oder zu entfernen, die Grifflasche durch leichtes Vorziehen wieder lösen.]( "Um Kabel hinzuzufügen oder zu entfernen, die Grifflasche durch leichtes Vorziehen wieder lösen.")
a

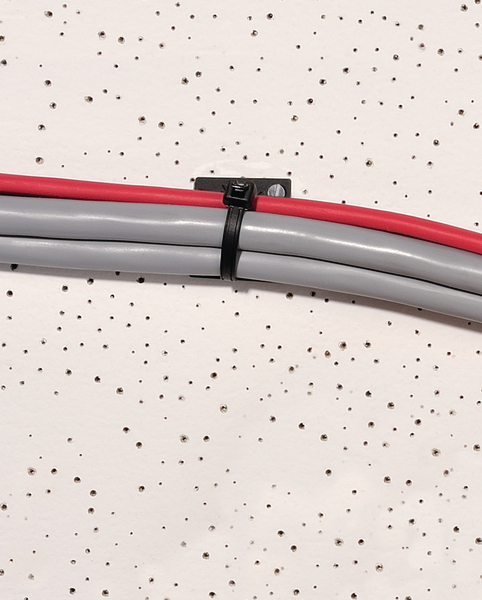

![3. Ist die Installation fertiggestellt, wird der Q-tie wie üblich angezogen und abgebunden.]( "3. Ist die Installation fertiggestellt, wird der Q-tie wie üblich angezogen und abgebunden.")
a

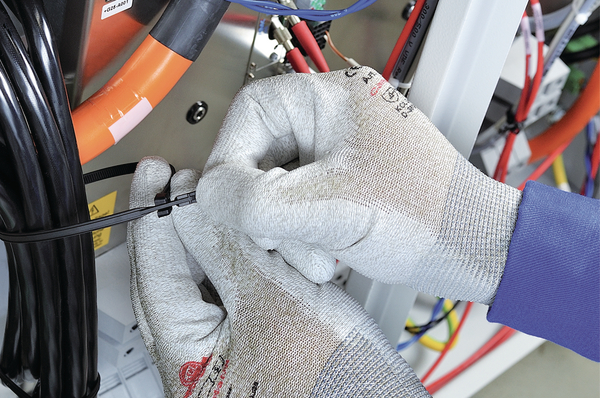

![Auch unter schwierigen Bedingungen sind die Q-tie-Kabelbinder sehr komfortabel zu verarbeiten.]( "Auch unter schwierigen Bedingungen sind die Q-tie-Kabelbinder sehr komfortabel zu verarbeiten.")
a

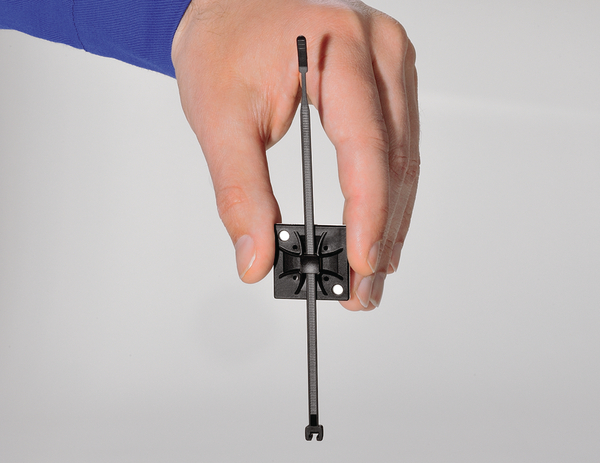

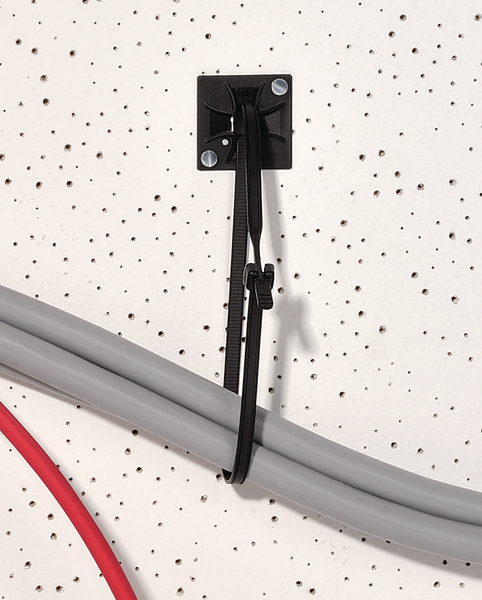

![Der Q-mount Montagesockel fixiert den Q-tie Kabelbinder sogar in vertikaler Position - das vereinfacht die Montage!]( "Der Q-mount Montagesockel fixiert den Q-tie Kabelbinder sogar in vertikaler Position - das vereinfacht die Montage!")
a

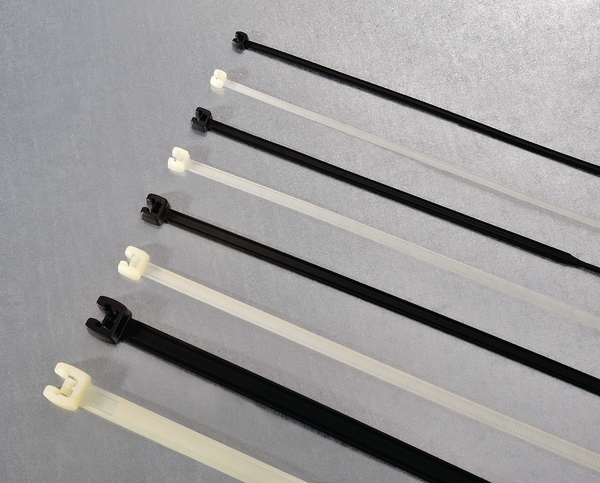

![Q-tie Kabelbinder: eine große Auswahl an verschiedenen Abmessungen.]( "Q-tie Kabelbinder: eine große Auswahl an verschiedenen Abmessungen.")
a

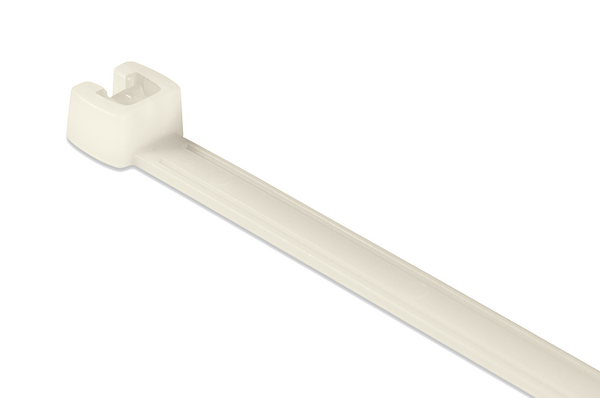

![Q-tie Kabelbinder.]( "Q-tie Kabelbinder.")
a

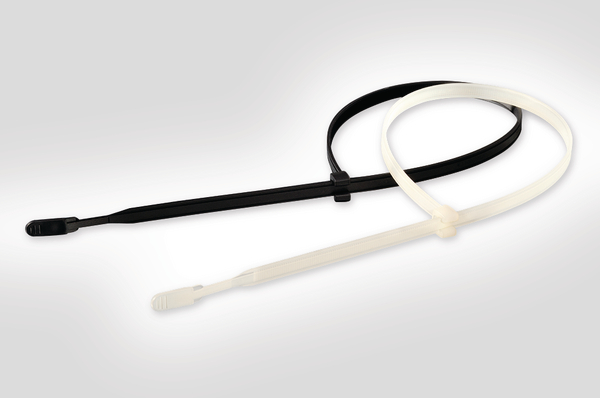

![Q-tie Kabelbinder]( "Q-tie Kabelbinder")
a

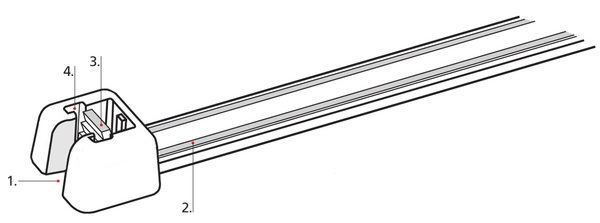

![1. Für schnelles und einfaches Einschlaufen sorgt der offene Verriegelungskopf 2. Die beidseitige Nut führt das Spannband durch den Kabelbinderkopf 3. Die Verriegelungszunge arretiert sicher mit der Verzahnung des Spannbandes 4. Die beidseitigen Schienen halten das Spannband in Position - auch unter Zug- und Drehbelastung]( "1. Für schnelles und einfaches Einschlaufen sorgt der offene Verriegelungskopf 2. Die beidseitige Nut führt das Spannband durch den Kabelbinderkopf 3. Die Verriegelungszunge arretiert sicher mit der Verzahnung des Spannbandes 4. Die beidseitigen Schienen halten das Spannband in Position - auch unter Zug- und Drehbelastung")
a

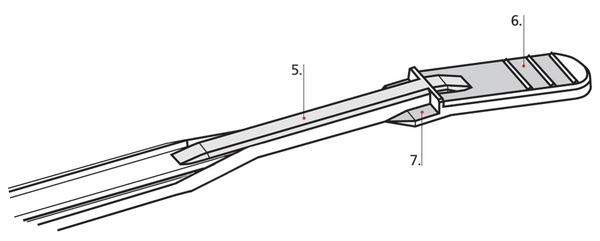

![5. Der schmale Teil des Spannbandes wird einfach in die Öffnung des Verriegelungskopfes eingelegt. 6. Die große, geriffelte Grifflasche am Bandende erlaubt eine sichere und ergonomische Montage. 7. Die integrierte Vorverriegelung (Pre-Locking) ab Typ Q30 ermöglicht eine temporäre Bündelung.]( "5. Der schmale Teil des Spannbandes wird einfach in die Öffnung des Verriegelungskopfes eingelegt. 6. Die große, geriffelte Grifflasche am Bandende erlaubt eine sichere und ergonomische Montage. 7. Die integrierte Vorverriegelung (Pre-Locking) ab Typ Q30 ermöglicht eine temporäre Bündelung.")
Eigenschaften
- Hitzestabilisierte Kabelbinder bis +105 °C in großer Typenauswahl
- Offener Binderkopf für schnelles und einfaches Einschlaufen
- Integrierte Vorverriegelungsfunktion
- Mehr als 25 % Zeitersparnis bei der Anwendung
- Innenverzahnung für sicheren Halt am Bündel
- Einfache Verarbeitung von Hand oder mit Werkzeug (prozesssicher)
Zulassungen und Normen
Anwendung
Q-tie Kabelbinder eignen sich für die Bündelung und Befestigung von Kabeln, Leitungen und/oder Schläuchen. Die innovativen Kabelbinder ermöglichen eine einfache und schnelle Installation. Durch den besonderen offenen Verschlusskopf können die Kabelbinder selbst in schlecht einsehbaren Bereichen problemlos eingeschlauft werden.
Q-tie aus Polyamid 6.6 hitzestabilisiert (PA66HS), natur und schwarz ist für folgende Industrie-Branchen geeignet
-
Automobilindustrie
-
Elektroinstallation
-
Elektroindustrie
-
Industrielle Automatisierung
-
OEM Industrie
-
Schaltschrankbau
-
Solaranlagen
-
Telekommunikation
-
Kabelverarbeitung
Weitere Produkte in dieser Produktgruppe
Kabelbinder mit offenem Kabelbinderkopf >| Ausführung | innenverzahnt |
| Bandverschluss | Kunststoffzunge/-nase |
| Bitte beachten | Achtung: Lieferverzögerungen möglich bis Ende Mai 2019. Gegebenenfalls neue Mindestbestellmenge beachten. Bitte kontaktieren Sie unseren Vertrieb für weitere Information. |
| Farbe | Natur (NA) |
| Hauptmerkmale | Die neuartigen Q-tie-Kabelbinder sind aufgrund des offenen Binderkopfes revolutionär. Bei Kabelbindern mit konventionellem Kopfdesign muss das Bandende zunächst durch den Durchlass im Binderkopf geführt werden. Danach erfolgt ein Handwechsel, bevor der Binder festgezogen werden kann. Mit dem neuen Q-tie gehören diese zwei Arbeitsschritte der Vergangenheit an. Einfach das ergonomisch geformte Bandende in den offenen Binderkopf einlegen und das Band anziehen. Fertig ist die Abbindung! |
| Inhalt | 100Stk. |
| Kurzbeschreibung (BMEcat) | Kabelbinder 195x2,6 mm, hitzestabil, offener Binderkopf, natur |
| Lösbarer Verschluss | Nein |
| Menge per | Beutel |
| Position Beschriftungsfläche | ohne |
| Produktbezeichnung | Q18L-PA66HS-NA |
| Produktfamilie | Q-tie aus Polyamid 6.6 hitzestabilisiert (PA66HS), natur und schwarz |
| Produktgruppe | Kabelbinder mit offenem Kabelbinderkopf |
| Verarbeitungswerkzeug | MK3PNSP2, MK3SP, MK20, EVO7, EVO7SP |
|
|
| Breite (W) | 2.6mm |
| Bündel ∅ max. | 50.0mm |
| Bündel ∅ min. | 2.0mm |
| Dicke (T) | 1.0mm |
| Länge (L) | 195mm |
| Mindesthaltekraft | 80N |
| Betriebstemperatur - °C | -40 °C bis +105 °C |
| Brandschutzeigenschaften | UL94 V2 |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Halogenfrei | Ja |
| Material | Polyamid 6.6 hitzestabilisiert (PA66HS) |
| UL anerkannt (gültig in USA) | Nein |
| UL File Nummer | E65344 |
| UL Listung (gültig in USA) | Ja |
| Zulassungen/Normen |
|
| Zulassungen/Normen | ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B |
|
|
|
| EAN / GTIN | 4031026412511 |
| Gewicht | 0.03kg |
| Mindestbestellmenge | 800000 |
| Verpackung 1 - Beschaffenheit | Beutel |
| Verpackung 1 - Breite (m) | 0.14m |
| Verpackung 1 - Gewicht (kg) | 0.030001kg |
| Verpackung 1 - Höhe (m) | 0.015m |
| Verpackung 1 - Länge (m) | 0.29m |
| Verpackung 1 - Menge | 100 |
| Verpackung 1 - Volumen (m³) | 0.00061m³ |
| Verpackung 3 - Beschaffenheit | Karton |
| Verpackung 3 - Breite (m) | 0.39m |
| Verpackung 3 - Gewicht (kg) | 8.33025kg |
| Verpackung 3 - Höhe (m) | 0.27m |
| Verpackung 3 - Länge (m) | 0.59m |
| Verpackung 3 - Menge | 25000 |
| Verpackung 3 - Volumen (m³) | 0.0621m³ |
| Verpackung 4 - Beschaffenheit | Palette |
| Verpackung 4 - Breite (m) | 0.8m |
| Verpackung 4 - Gewicht (kg) | 154.28kg |
| Verpackung 4 - Höhe (m) | 1.224m |
| Verpackung 4 - Länge (m) | 1.2m |
| Verpackung 4 - Menge | 400000 |
| Verpackung 4 - Volumen (m³) | 1.175m³ |
| ETIM 7.0 | EC000046 |
| ETIM60Key | EC000046 |
| UNSPSC Code | 39121703 |
