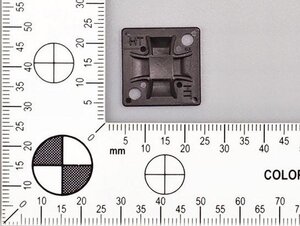

Q-Mount Befestigungssockel : QM20

Befestigungssockel 20x20 mm, schwarz, Artikelnummer: 151-10911

Auf die Merkliste

Q-Mount 4-Wege-Montagesockel QM schraubbar.

Der Q-Mount Montagesockel fixiert den Q-tie Kabelbinder sogar in vertikaler Position - das vereinfacht die Montage.

1. Das Bandende in den Kopf legen und durch Zurückziehen die Grifflasche arretieren.

2. Ziehen Sie das Band durch den Kopf, bis das Band fest am Bündelgut sitzt. 3. Schneiden sie den restlichen Teil des Bandes mit einem Applikationswerkzeug ab.

2. Um Kabel hinzuzufügen oder zu entfernen, die Grifflasche durch leichtes Vorziehen wieder lösen.

3. Ist die Installation fertiggestellt, wird der Q-tie wie üblich angezogen und abgebunden.

Q-tie Kabelbinder mit Vorverriegelung ermöglichen eine temporäre und finale Kabelbündelung mit nur einem Kabelbinder.

Q-mount 4-Wege-Montagesockel QM schraubbar und QM(A) selbstklebend.

Q-mount Montagesockel.

Q-mount Montagesockel QM(A)

Q-Mount (Seitenansicht)

Q-Mount (Draufsicht)

Eigenschaften

Besondere Form der Kabelbandaufnahme hält den Q-tie Kabelbinder während der Montage an seinem Platz
Mit zwei Schrauben zu befestigen
Kabelbinder kann von vier Seiten eingeschlauft werden
Extra schnelle und flexible Montage in Kombination mit Q-tie Kabelbindern

Zulassungen und Normen

Anwendung

Q-Mount Montagesockel sind ideal für das Halten unserer innovativen Q-tie Kabelbinder geeignet. Sie eignen sich für alle Anwendungen, bei denen eine zuverlässige und dauerhafte Fixierung erforderlich ist.

Q-Mount-Serie QM, schraubbar ist für folgende Industrie-Branchen geeignet

Elektroindustrie

Weitere Produkte in dieser Produktgruppe

Q-Mount Befestigungssockel >

Basisdaten

Befestigungsart	schrauben und nieten
Farbe	Schwarz (BK)
Inhalt	100Stk.
Kurzbeschreibung	Befestigungssockel 20x20 mm, schwarz
Menge per	Beutel
Produktbezeichnung	QM20-PA66-BK
Produktfamilie	Q-Mount-Serie QM, schraubbar
Produktgruppe	Q-Mount Befestigungssockel
Typ Befestigungsschraube	#5 (M3) Schraube

Technische Daten

Binderbreite max. (G)	4.0mm
Binderbreite max. (G) (imperial)	0.14"
Breite (W)	20.0mm
für ∅ Befestigungsloch (FH)	3.1 mm
Höhe (H)	3.7mm
Lochabstand (F)	13.5mm
Lochabstand (F) (imperial)	0.53"
Länge (L)	20.0mm

Material, Zulassungen und Spezifikationen

Betriebstemperatur - °C	-40 °C bis +85 °C
Brandschutzeigenschaften	UL94 V2
ELV konform	Ja
Gefahrgut	Nein
Halogenfrei	Ja
Material	Polyamid 6.6 (PA66)
UL anerkannt (gültig in USA)	Ja
UL File Nummer	E65344
Zulassungen/Normen
Zulassungen/Normen	ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B

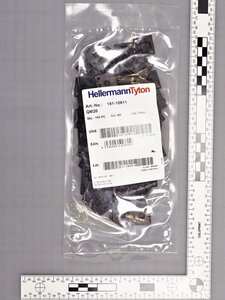

Logistik und Verpackungsdaten

EAN / GTIN	4031026413709
Gewicht	0.05kg
Mindestbestellmenge	100
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite (m)	0.16m
Verpackung 1 - Gewicht (kg)	0.055kg
Verpackung 1 - Höhe (m)	0.05m
Verpackung 1 - Länge (m)	0.23m
Verpackung 1 - Menge	100
Verpackung 1 - Volumen (m³)	0.00184m³

Weitere Informationen

ETIM 7.0	EC000449
ETIM60Key	EC000449
UNSPSC Code	39121703

Weiterführende Informationen zu QM20
