Kabeleinziehhilfe Cable Scout+: Kabelinstallation mit System

Kabeleinziehhilfe Cable Scout+: Kabelinstallation mit System

Kabeleinziehhilfe Cable Scout+

Mit der optimierten Kabeleinziehhilfe Cable Scout+ bietet HellermannTyton ein multifunktionales Werkzeug, das die professionelle Kabelinstallation in schwer zugänglichen Bereichen noch einfacher und zeitsparender macht.

Cable Scout+ besticht durch ein neues Design und eine verbesserte Funktionalität. Mit dem umgestalteten Griffprofil wird das Zusammenschrauben der Stangen zum Kinderspiel. Damit Stangen und Zubehör stets verfügbar sind, können alle Komponenten in der praktischen Aufbewahrungs- und Transporttasche sicher verstaut werden. Die Kabeleinziehhilfe Cable Scout+ bietet eine Vielzahl an nützlichen Zubehörteilen.

HellermannTyton ist E-Markenpartner im Qualitätsbündnis des ZVEH.

Cable Scout+ Sets

Cable Scout+ Sets

Passend für die jeweiligen Installationsbedingungen bietet HellermannTyton drei unterschiedliche Sets und eine breite Palette an innovativen Zubehörteilen an, die beliebig miteinander kombiniert werden können.

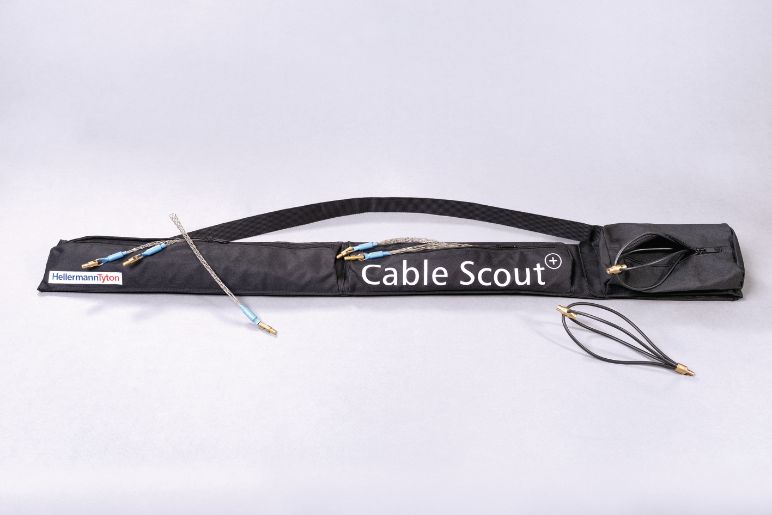

Mit der CableScout+ Bag steht dem Installateur eine praktische Tasche aus robustem Gewebematerial zur Verfügung, in der Stangen und Zubehör übersichtlich, transportabel und platzsparend verstaut werden können. Durch den Schultergurt bleiben die Hände frei, und es kann nichts mehr verloren gehen. Im Umfang unseres Cable Scout+ Luxus Sets ist die Cable Scout+-Bag bereits enthalten.

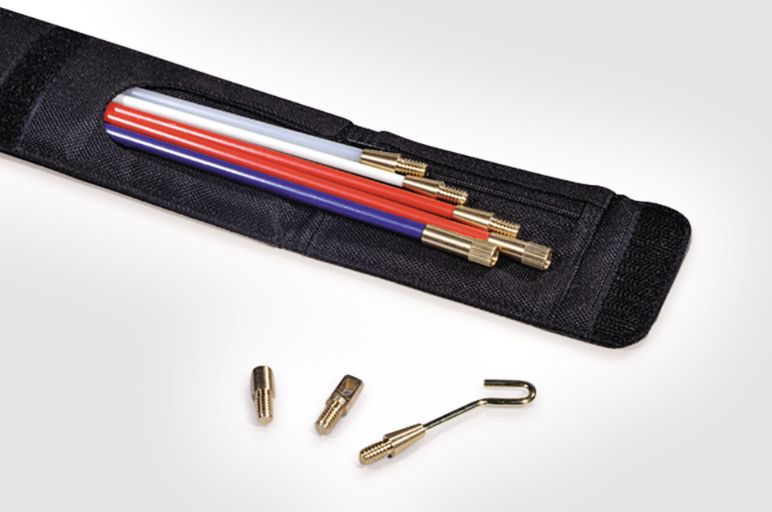

Mini Set

Kabeleinziehhilfe Cable Scout+ Mini Set

Das Mini Set passt in jede Werkzeugtasche.
Es enthält:
• 1 Stange x 40 cm (weiß), 2 Stangen x 40 cm (rot) und 1 Stange x 40 cm (blau)
• 40 cm flexible Verlängerung (weiß)
• Runder Führungskopf
• Kleiner Haken, Führungsöse

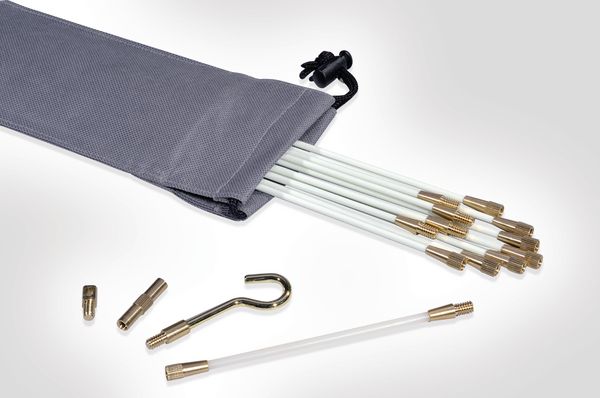

Basis Set

Kabeleinziehhilfe Cable Scout+ Basis Set

Das Basis Set ist geeignet für einfache Kabelinstallationsaufgaben.
Es enthält:
• 10 Stangen x 1 m (weiß), 15 cm flexible Verlängerung (weiß)
• Adapter, großer Haken und Führungsöse

Luxus Set

Kabeleinziehhilfe Cable Scout+ Luxus Set

Das umfangreiche Luxus Set ist geeignet für den Einsatz in aufwändigen Installationssituationen. Es beinhaltet:
• 2 Stangen x 1 m (weiß), 6 Stangen x 1 m (rot), 2 Stangen x 1 m (blau)
• 15 cm flexible Verlängerung (weiß), Ring, Adapter
• Großer Haken, Führungsöse, flacher und runder Führungskopf, Leuchte, Magnet



Direkt online oder vor Ort kaufen:

Zubehör Cable Scout+

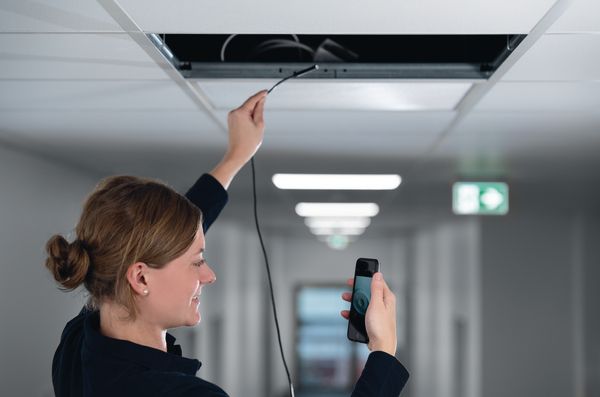

Inspektionskamera für Leerrohre: Cable Scout Cam

Die hochwertige, akkubetriebene Cable Scout Cam ist ideal geeignet für Foto- und Videoaufnahmen auf kleinstem Raum. Dank ihr ist es möglich, sich ein Bild von schwer einsehbaren Objekten in bis zu 10 Meter Entfernung zu machen, z. B. in Leerrohren oder über abgehängten Decken. Die Aufnahmen der Inspektionskamera können in Echtzeit auf ein Smartphone oder Tablet übertragen werden.

Inspektionskamera für Leerrohre: Cable Scout Cam

Die Vorteile auf einen Blick:

  • Stabile, qualitativ hochwertige Verarbeitung
  • Drahtlose Bild- und Videoübertragung per WiFi
  • Auflösung: 2,0 Megapixel
  • Sonderlänge des Kabels von 10 Meter
  • Wasserdichte IP68 Kamera-Schutzkappe
  • Dimmbares LED-Licht für dunkle Räume
  • Kostenlose App für Android und iOS verfügbar

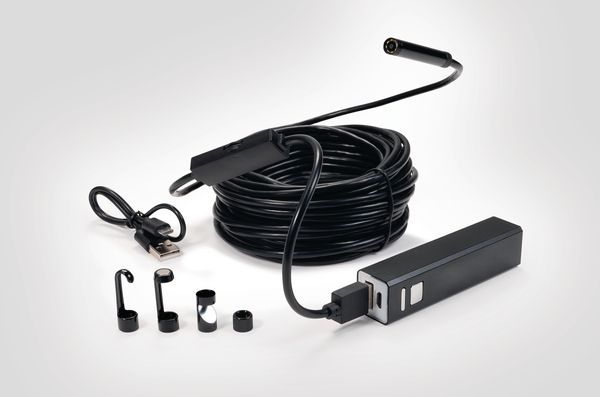

Im Lieferumfang enthalten sind eine WiFi-HD-Kamera mit 10 Meter Kabellänge, eine WiFi Basisstation mit einer Akkulaufzeit von bis zu einer Stunde, ein USB Ladekabel, ein Haken, ein Magnet, ein Spiegel sowie eine wasserdichte Kappe.

Mit seinem vielseitigen Zubehör und dank seiner hochwertigen Verarbeitung ist Cable Scout Cam die perfekte Cable Scout+ Ergänzung


Weitere Zubehörsets


Neben einer Inspektionskamera bietet die Kabeleinziehhilfe Cable Scout+ eine Vielzahl an weiteren nützlichen Zubehörteilen, die dem Installateur das Ausleuchten von Hohlräumen oder das Befestigen von Kabeln erleichtern.

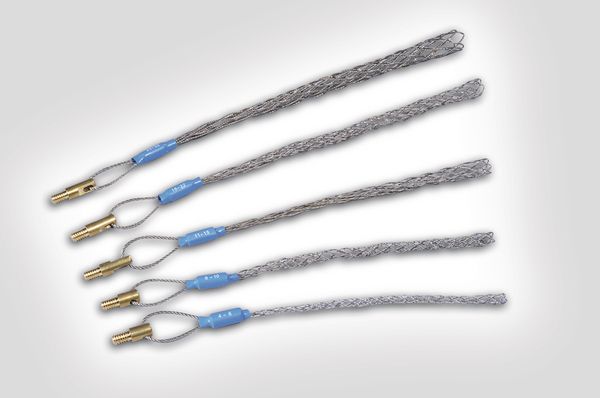

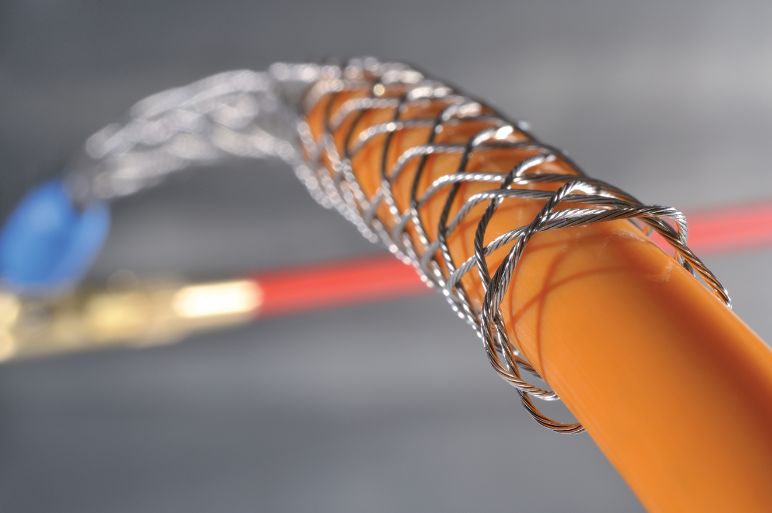

Kabelziehstrümpfe beispielsweise werden durch Zusammendrücken aufgeweitet und über das zu befestigende Objekt gestülpt. Sie bieten eine verlässliche Möglichkeit, Kabel oder Rohre sicher zu befestigen. Weitere Verlängerungen, Adapter und Zubehörteile machen Cable Scout+ zum universell einsetzbaren Werkzeug für die Kabelinstallation.

• Kabelziehstrümpfe: eine einfache und sichere Möglichkeit, Kabel zu ziehen

• Gleitaufsatz: zur Führung von Kabeln über raue oder unebene Oberflächen

• LED-Leuchte: bringt Licht ins Dunkel

• Magnet: zum Aufheben von Metallwerkzeugen


Kabeleinziehhilfe Cable Scout+ Zubehör Kabeleinziehhilfe Cable Scout+ Zubehör

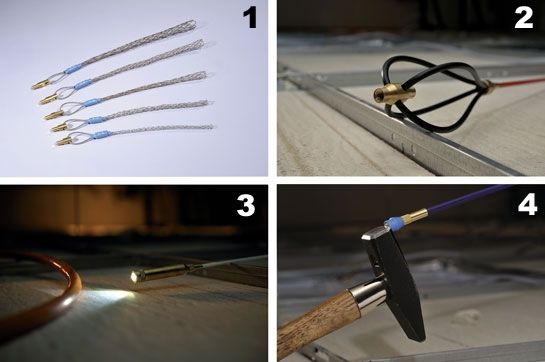

1. Kabelziehstrümpfe sind in fünf verschiedenen Größen verfügbar und damit für ein breites Spektrum an Kabeldurchmessern geeignet.

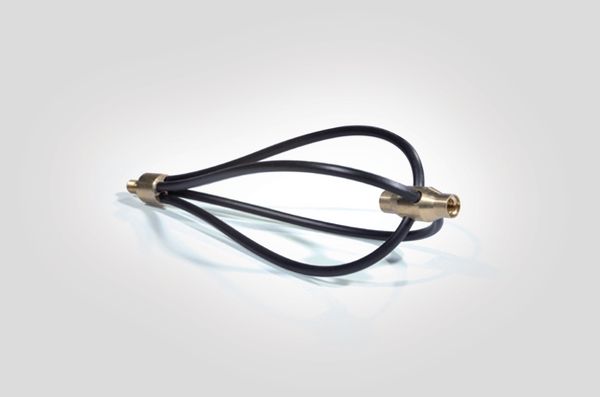

2. Der Gleitaufsatz erleichtert das Führen von Kabeln und Leitungen über raue und unebene Oberflächen

3. Die Cable Scout+ Leuchte ist perfekt für die Inspektion von Hohlräumen geeignet.

4. Der starke Magnet kann Metallgegenstände von bis zu 2,5 kg Gewicht heben.



TYP Bezeichnung Art.-Nr.
CS-SA

Zubehörset: Inhalt: flexible, weiße Verlängerung, 150, Adapter, kleiner und großer Haken, Führungsöse,
flacher und runder Führungskopf, Magnet, Kette, Ring

897-90004
CS-ACG1630

Ziehstrümpfe: für Kabeldurchmesser  1.6 - 3.0 cm

897-90027
CS-ACG0415

Ziehstrümpfe: für Kabeldurchmesser 0.4 - 1.5 cm

897-90026
CS-AW

Gleitaufsatz: ermöglicht, Kabel über raue oder unebene Oberflächen zu führen

897-90018
CS-AB

Leuchte: perfekt für die Inspektion in dunklen Umgebungen geeignet

897-90016
CS-AMG2

Magnet extrastark: ermöglicht das Aufheben eines Metallwerkzeugs von bis zu 2,5 kg Gewicht

897-90015

Erweiterungsstangen Cable Scout+

Kabeleinziehhilfe Cable Scout+ Zubehör

Die flexiblen Kabelstangen aus Fiberglas werden einfach zusammengeschraubt und mit verschiedenenn Aufsätzen versehen. Drei Durchmesser und unterschiedliche Biegeradien garantieren eine hohe Flexibilität bei der Arbeit.

Je nach Installationssituation können sie mit einem oder mehreren Zubehörteilen verbunden werden, z.B. mit einer LED-Leuchte zur Orientierung in dunklen Hohlräumen.

Drei verschiedene Durchmesser und unterschiedliche Biegeradien garantieren höchste Flexibilität in allen Installationssituationen

Auswahl Erweiterungsstangen



TYP Inhalt Glasfaserstangen Flexibilität

Ø D

Art.-Nr.
CS-P6 2 Erweiterungsstangen, blau, 1 m stabil 6.0 897-90007
CS-PN

2 Erweiterungsstangen, rot, 1 m

semi-flexibel 5.0

897-90008

CS-P5 2 Erweiterungsstangen, transparent, 1 m sehr flexibel 5.0 897-90006
CS-P4 2 Erweiterungsstangen, weiß, 1 m flexibel 4.0 897-90005



Direkt online oder vor Ort kaufen:

Cable Scout+ – Die perfekte Kabeleinziehhilfe

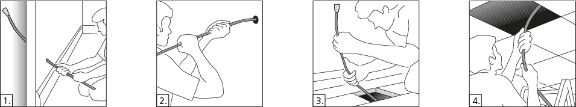

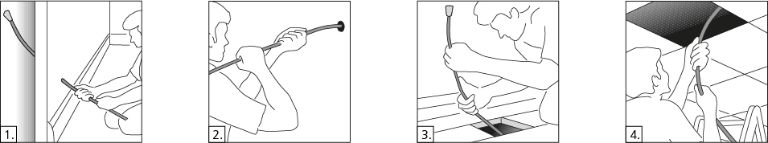

Wo wird die Kabeleinziehhilfe angewendet?


Wo wird die Kabeleinziehhilfe angewendet? Wo wird die Kabeleinziehhilfe angewendet?

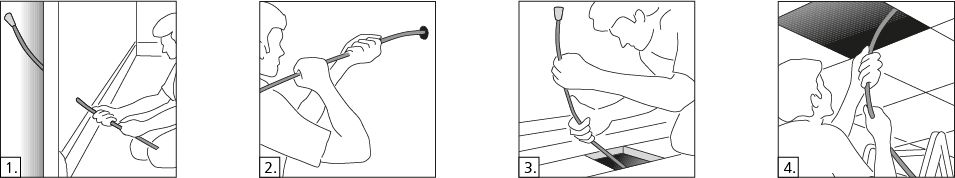

Kabeleinziehwerkzeuge werden benutzt, um Kabel an schwer erreichbaren Stellen zu installieren oder zu entfernen. Sie helfen dabei, Kabel durch Rohre, Schächte oder andere Wege zu ziehen, indem sie einen mechanischen Vorteil und Hebelkraft bieten. Hier sind häufige Einsatzorte für Kabeleinziehwerkzeuge:

1. durch Wände und Hohlräume

2. durch kleine Zugangslöcher in Wänden

3. durch Unterböden

4. über abgehängte Decken

Wie wird das richtige Kabeleinziehwerkzeug ausgewählt?

Die spezifischen Werkzeuge, die für eine bestimmte Kabeleinziehaufgabe benötigt werden, hängen von Faktoren wie der Art und Größe der Kabel, der Installationsumgebung und der Entfernung oder Komplexität der Strecke ab. HellermannTyton bietet drei Sets von Kabeleinziehwerkzeugen an: Das Minis Set passt in einen Werkzeugkasten, das Basis Set ist für die einfache Kabelverlegung konzipiert und das Luxus Set ist für die Durchführung größerer Installationen gedacht. Die Sets werden mit Kabelstangen in verschiedenen Längen und mit zusätzlichem Zubehör wie Haken, Magneten, Leuchten und Aufbewahrungstaschen geliefert.

Wie wird die Kabeleinzugshilfe verwendet?

Vor dem Einsatz des CableScouts müssen die Installationsanforderungen ermittelt werden. Dazu gehört, wie weit das Kabel gezogen werden muss, welche Art und Größe das Kabel hat, ob es Hindernisse auf dem Weg gibt und wie stark die Zugkraft sein muss. Wählen Sie dann das geeignete Kabeleinziehwerkzeug aus, wobei Sie das Gewicht und den Durchmesser des Kabels sowie etwaige weitere Anforderungen berücksichtigen müssen. Schließen Sie dann das Kabel an die Kabeleinzugshilfe an. Achten Sie auf eine sichere Verbindung, damit sich das Kabel während des Zugvorgangs nicht löst.

Beginnen Sie den Zugvorgang, indem Sie das Werkzeug unter Spannung setzen. Achten Sie beim Ziehen des Kabels darauf, dass kein Widerstand auftritt und das Kabel nicht stecken bleibt. Sollte dies dennoch der Fall sein, bewerten Sie die Situation neu und nehmen Sie entsprechende Anpassungen vor. Dazu kann es erforderlich sein, den Winkel oder die Richtung des Zugs zu ändern oder zusätzliche Werkzeuge oder Techniken zu verwenden. Ziehen Sie das Kabel weiter, bis es die gewünschte Endposition erreicht hat.



Wie befestigen Sie Kabeleinzugshilfe, Zubehör und Drähte miteinander?

Alle Glasfaserstäbe und Stabzubehörteile von HellermannTyton lassen sich an beiden Enden leicht miteinander verschrauben. Um Kabel und Drähte an Zugstangen zu befestigen, werden häufig Kabelklemmen - und dehnbare Metallhülsen - verwendet. Der Griff kann einfach um das vordere Ende des Kabels geklemmt werden, um einen sicheren Halt zu gewährleisten.


Welche Last kann der CableScout tragen?

Die Seilzugstangen sind aus hochwertigem Fiberglas gefertigt, das für eine Tragfähigkeit von bis zu 200 kg sorgt (ca. 440 lbs).
