Schrumpfschläuche und wärmeschrumpfende Formteile für Ihre Anwendungen!

Mit jedem Schrumpfschlauch von HellermannTyton zum perfekten Kabelschutz

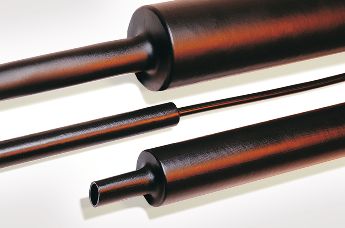

Schrumpfschlauch HA47 Tredux

Sie suchen den entsprechenden Schrumpfschlauch für Ihren Einsatz?

Die Anwendungsgebiete für einen Schrumpfschlauch sind sehr verschieden. Darum konzentriert sich HellermannTyton bei der Entwicklung, Herstellung und dem Vertrieb von Schrumpf- und Wärmeschrumpfschläuchen sowie Schrumpfschlauch-Formteilen darauf, jeden Schrumpfschlauch so perfekt wie möglich an dessen Einsatzgebiet anzupassen.

So schafft es HellermannTyton mit jedem neuen Schrumpfschlauch, Maßstäbe in puncto Schutz vor mechanischen, umweltbedingten, chemischen oder elektrischen Einflüssen zu setzen.

Die einzelnen ganz speziellen Schrumpfschlauch-Eigenschaften sind dabei der maßgebliche Schlüssel zum Erfolg. Beginnend mit der Materialauswahl werden beispielsweise beim Einsatz für sensible Luftfahrt- oder Verkehrstechnik mit den selbstverlöschenden Brandschutzeigenschaften eines Schrumpfschlauchs verschiedene Anforderungsschwerpunkte in den Fokus gerückt.

Die sogenannte Schrumpfrate, die exakte Größe, auf die ein Schrumpfschlauch schrumpffähig ist, kann dabei je nach Anforderungsprofil genauso große Bedeutung erlangen, wie der Verzicht auf halogene Materialien bei der Schrumpfschlauch-Herstellung.

Was ist ein Schrumpfschlauch?

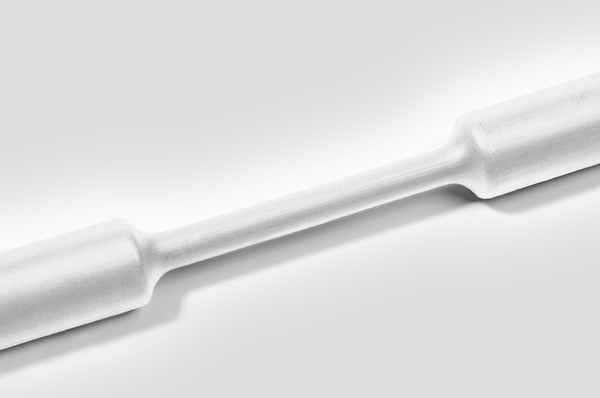

Schrumpfschläuche oder Schrumpfformteile sind aufgeweitete Kunststoffprodukte, die durch die Einwirkung von Wärme auf ihre ursprüngliche Größe zurückschrumpfen – z. B. mit Hilfe eines elektrischen oder durch Gas betriebenen Heißluftgebläses. Dabei unterscheidet man zwischen dem ursprünglichen Durchmesser (Originalgröße) und dem erweiterten Durchmesser (Größe vor der Verarbeitung). Schrumpfschläuche werden in verschiedenen Branchen und Anwendungen eingesetzt - zum Beispiel zum Isolieren und Schützen von Kabeln vor Hitze, Chemikalien oder Wasser. Wann und warum ein Schrumpfschlauch schrumpft, zeigen unsere Experten Barry und Mark in diesem Video.

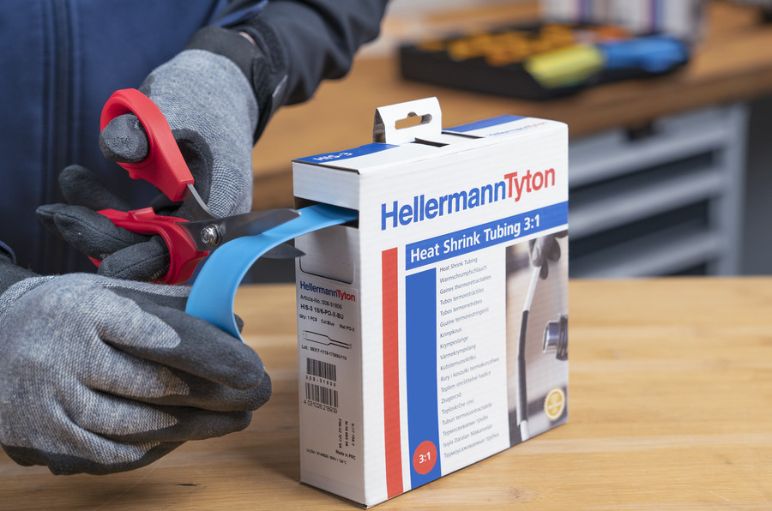

HIS 3 Schrumpfschlauch



Jeder einzelne Schrumpfschlauch muss seinem Spezialgebiet genauestens entsprechen, von der Serienproduktion, z.B. als isolierender Haltegriff von Werkzeugen, bis hin zur Schrumpfschlauch-Manschette zur Instandsetzung von bereits verlegten Erdkabeln, deren Reparatur ohne entsprechenden Spezial-Schrumpfschlauch (Kabelreparaturmanschette) extrem aufwendig und kostenintensiv wäre.

Vom selbstklebenden Schrumpfschlauch bis zum transparenten Schrumpfschlauch, der die Kennzeichnungselemente auf zu isolierenden Kabeln weiterhin sichtbar lässt, bietet HellermannTyton ein variables Schrumpfschlauch-Programm mit einem universellen Angebot im Bereich der Schrumpfschlauch-Technologie, das höchste internationale Standards erfüllt und neue Maßstäbe im Schrumpfschlauch-Bereich setzt.

Jeder Handwerker, Installateur oder Entscheidungsträger in der industriellen Serienfertigung findet bei HellermannTyton eine Schrumpfschlauch-Lösung, die auf seinen Fachbereich maßgeschneidert ist oder anders gesagt: jeder Schrumpfschlauch von HellermannTyton lässt Probleme schrumpfen, bevor Sie entstehen.

Wärmeschrumpfende Produkte

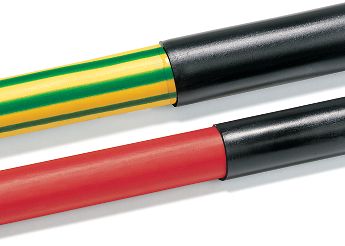

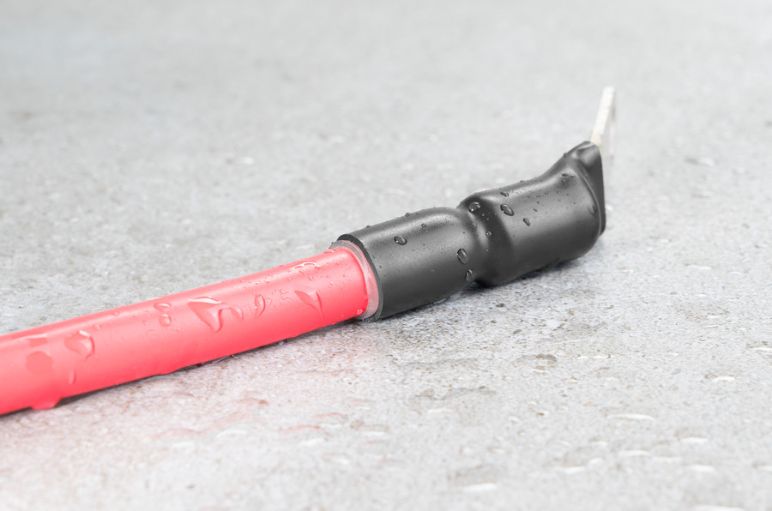

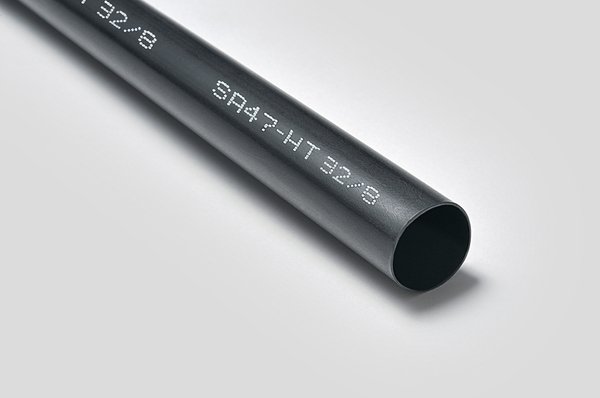

Warmschrumpfschlauch mit Innenkleber SA47

Warmschrumpfschlauch mit Innenkleber SA47

Dünnwandiger Warmschrumpfschlauch mit hervorragendem Schutz vor Feuchtigkeit und Korrosion für alle elektrischen Verbindungen. Resistent gegen die typischen Automobil-Öle und Flüssigkeiten. Die Verwendung eines schwarzen Innenklebers in Kombination mit einem transparenten Schrumpfschlauch ermöglicht eine finale Sichtkontrolle des erfolgten Schrumpfprozesses. Lufteinschlüsse und ein nicht optimaler Kleberverlauf sind somit auch noch nachträglich detektierbar und bewertbar.

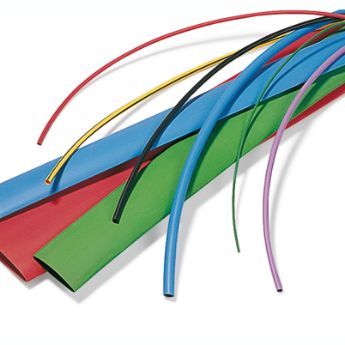

Wärmeschrumpfende Schläuche

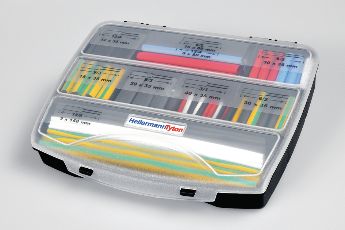

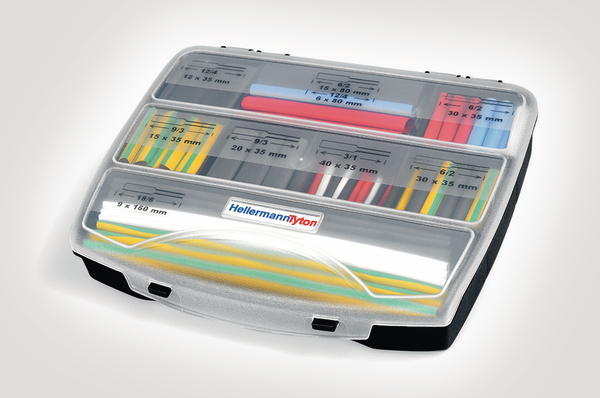

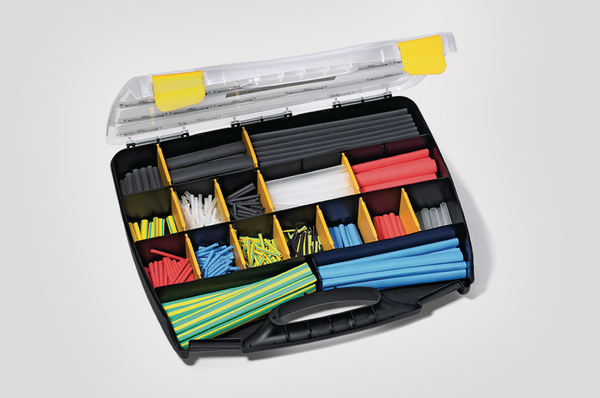

Schrumpfschlauch-Sets ShrinKit 321

Schrumpfschlauch-Set ShrinKit 321

Die Produktreihe ShrinKit 321 besteht aus fünf attraktiven und praktischen Schrumpfschlauch-Sets. Dank der optimalen Schrumpfrate von 3:1 decken die einzelnen Sets mit nur wenigen Größen einen breiten Anwendungsbereich ab. Die Suche nach dem benötigten Schrumpfschlauch ist sehr einfach, weil alle Fächer deutlich mit Anwendungsbereich, Abschnittslänge und Inhalt gekennzeichnet sind.

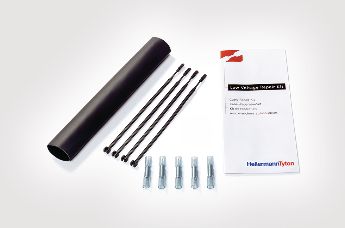

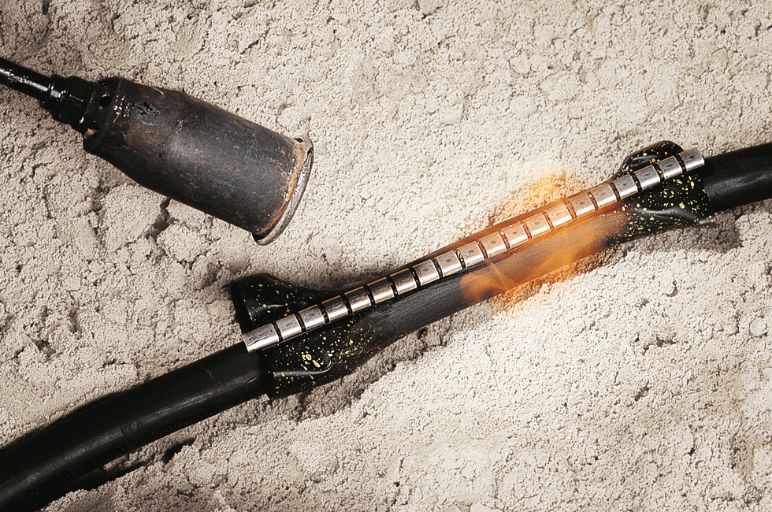

Wärmeschrumpfendes Kabel-Reparatur-Set LVRK

Wärmeschrumpfendes Kabel-Reparatur-Set LVRK

Das Kabel-Reparatur-Set LVRK ermöglicht eine schnelle und sichere Reparatur von beschädigten Kabeln und Leitungen im Elektroinstallationsbereich. Beschädigte Kabelmäntel oder Aderschäden werden sicher, dauerhaft und arbeitssparend repariert. Im Normalfall ist somit kein Setzen von Unterputzdosen oder das Einfügen von Leitungen nötig.

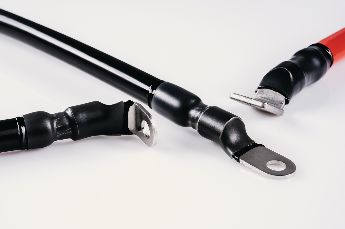

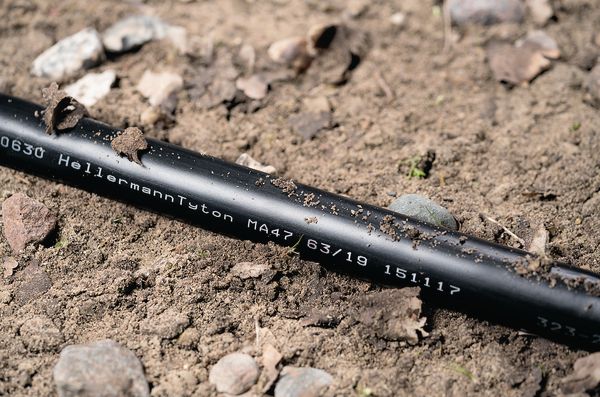

Schrumpfschlauch MA47

mittelwandiger 4:1 Schrumpfschlauch MA47

Der mittelwandige 4:1 Schrumpfschlauch MA47 mit thermoplastischem Innenkleber schützt bei Dachhautdurchführungen von Leitungen sowie bei der Reparatur von PV-Anschlusskabeln zuverlässig vor mechanischen und witterungsbedingten Umwelteinflüssen.

Schrumpfschlauch TF24

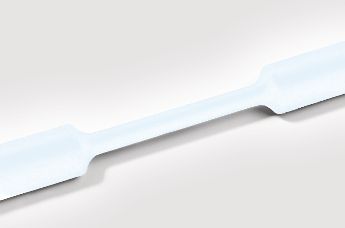

transparenter Schrumpfschlauch TF24

Der transparente TF24 Schrumpfschlauch bietet sicheren Schutz vor mechanischen und elektrischen Einflüssen und findet vor allem Anwendung bei Kennzeichnungslösungen.

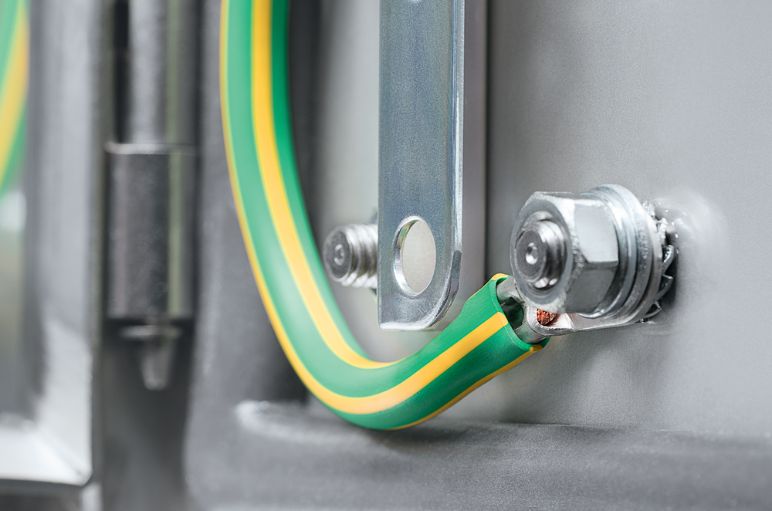

Schrumpfschlauch TF21

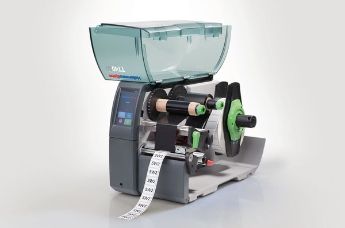

bedruckbare Schrumpfschlauch TF21

Der bedruckbare, dünnwandige Schrumpfschlauch TF21 wird zur deutlichen Markierung von Kabeln und Leitungen eingesetzt – wie zur Kennzeichnung der Phasenlage von Leistungskabeln oder PE-Kennzeichnungen.

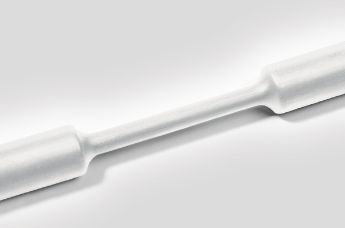

Schrumpfschlauch TR27

dünnwandinger Schrumpfschlauch TR27

Der dünnwandige TR27 Schrumpfschlauch ist halogenfrei, selbstverlöschend und eignet sich daher exzellent für den Verbau in Tunnelanlagen.

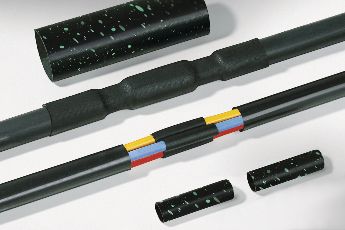

Warmschrumpf-Verbindungsgarnitur LVK

Warmschrumpf-Verbindungsgarnitur LVK

Die LKV Warmschrumpf-Verbindungsgarnitur mit thermoplastischen Innenkleber dient zum universellen Verbinden von Kabeln und Leitungen.

Praktische Tools zur Auswahl des richtigen Schrumpfschlauchs

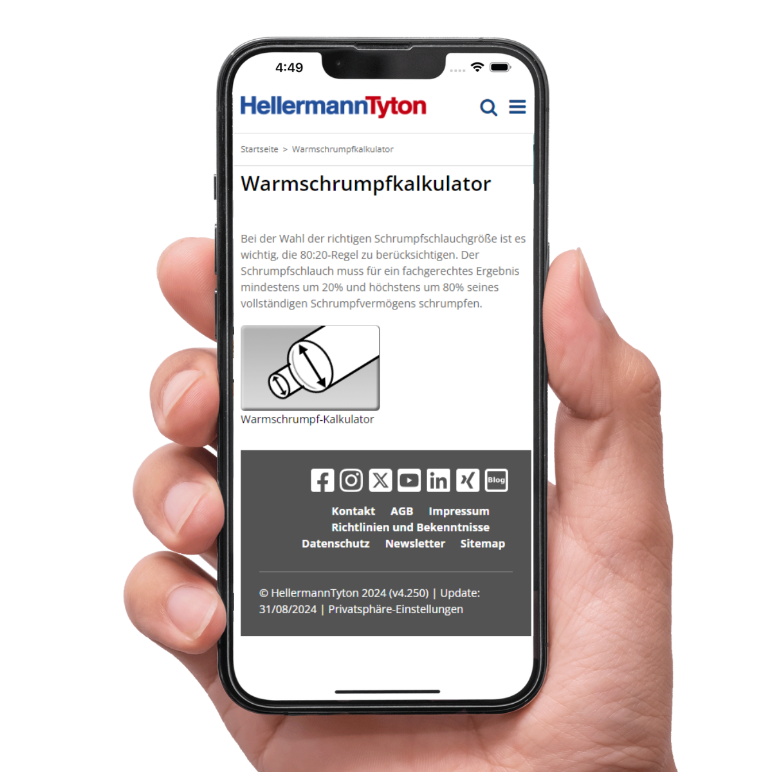

Der Warmschrumpf-Kalkulator

Warmschrumpf Kalkulator

zeigt Ihnen die passenden Schrumpfschlauchgrößen für Ihre spezielle Anwendung.
Geben Sie nur Ihre Angaben ein und der Kalkulator präsentiert die passenden Größen gemäß der 80:20 Regel. Schauen Sie unter: www.hellermanntyton.de/heatshrink-calculator!

Tipp: Der Warmschrumpf-Kalkulator überprüft auch, ob Ihr ausgewählter Schrumpfschlauch für die Anwendung geeignet ist. Die Warmschrumpfschläuche können u.a. über die Produktsuche auf der Website www.hellermanntyton.de ausgewählt werden.

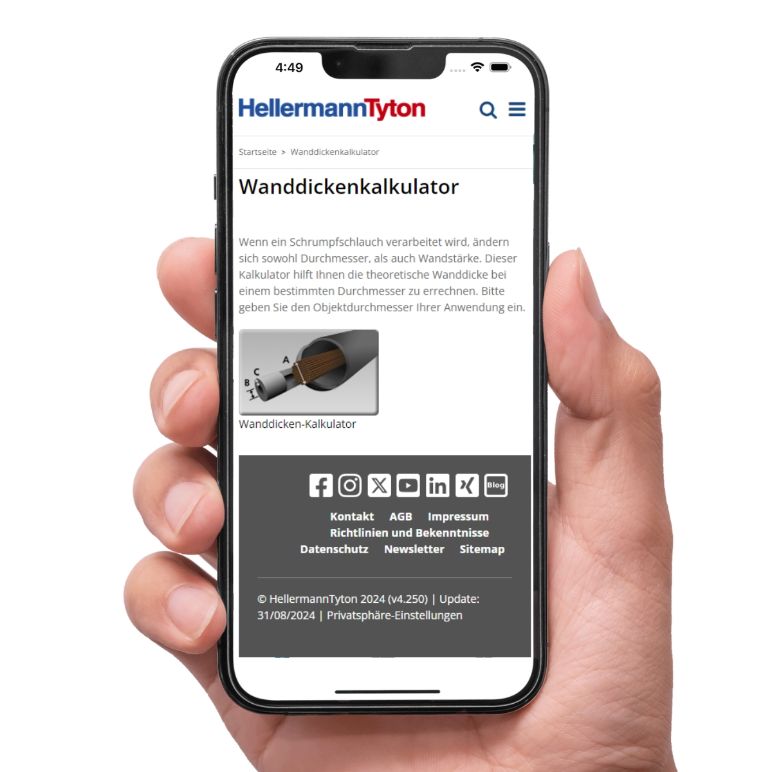

Der Wanddicken-Kalkulator

Wanddickenkalkulator

Wenn ein Schrumpfschlauch verarbeitet wird, ändern sich sowohl Durchmesser, als auch Wandstärke. Dieser Kalkulator hilft Ihnen die theoretische Wanddicke bei einem bestimmten Durchmesser zu errechnen.
https://www.hellermanntyton.de/kalkulatoren/wanddickenkalkulator



Wärmeschrumpfende Formteile

Formteile mit hoher Spannungsfestigkeit, mechanischer Belastbarkeit und hoher Beständigkeit

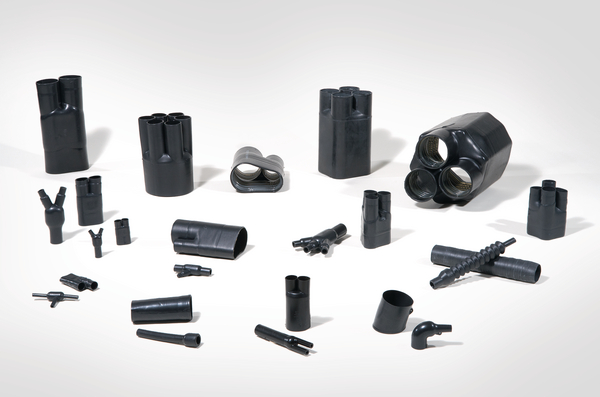

HellermannTyton Wärmeschrumpfende Formteile Familie

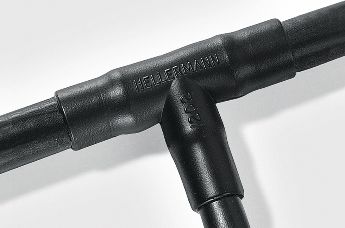

Von flaschenförmigen und langgezogenen Endkappen, über 1-fach Formen, 6-fach Formen oder gewinkelte Lösungen und T-Formen bietet HellermannTyton eine große Vielfalt an wärmeschrumpfenden Formteilen in verschiedenen Größen und Materialien.

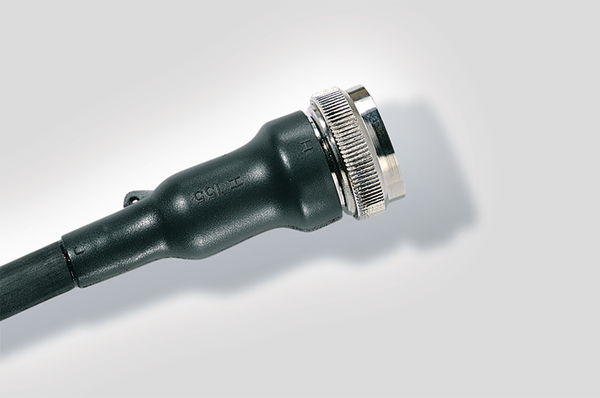

Wärmschrumpfende Formteile für Steckverbindungen

Wärmschrumpfende Formteile für Steckverbindungen

Die Helashrink 150-Serie ist zur Verwendung mit Rundsteckverbindern nach VG entwickelt worden. Durch den Einsatz einer zusätzlichen Innenlippe wird eine erhöhte Zugentlastung gewährleistet. Darüber hinaus bietet die Helashrink 150 Serie einen hervorragenden Schutz gegenüber Umwelteinflüssen. Diese Warmschrumpf-Lösung wird insbesondere in der Luft- und Raumfahrtindustrie eingesetzt.

Hier finden Sie weitere Produkte aus der der Serie der wärmeschrumpfenden Formteile für Rundsteckverbinder.

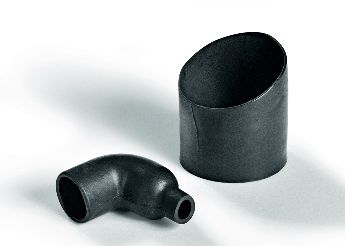

Rechtwinklige wärmeschrumpfende Formteile für Stecker

Rechtwinklige wärmeschrumpfende Formteile für Stecker

Die Helashrink 1100 Serie wird für rechtwinklige Steckverbindungen verwendet. Sie bietet dank des langen Kabeleingangs Zugentlastung, mechanischen Schutz und eine umgebungsfeste Abdichtung. Neben den rechtwinkligen Formteilen bietet HellermannTyton auch viele andere Formteile für verschiedene Anwendungen an: z. B. 45°-Winkelmanschetten, Y-Abgänge, VG-Formteile, T-Formteile und viele mehr.

Sehen Sie hier alle HellermannTyton Produkte aus der Produktgruppe Rechtwinklige Formteile.

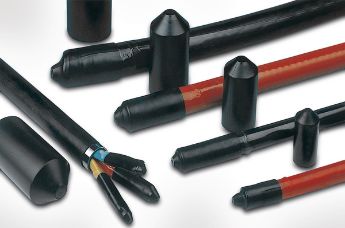

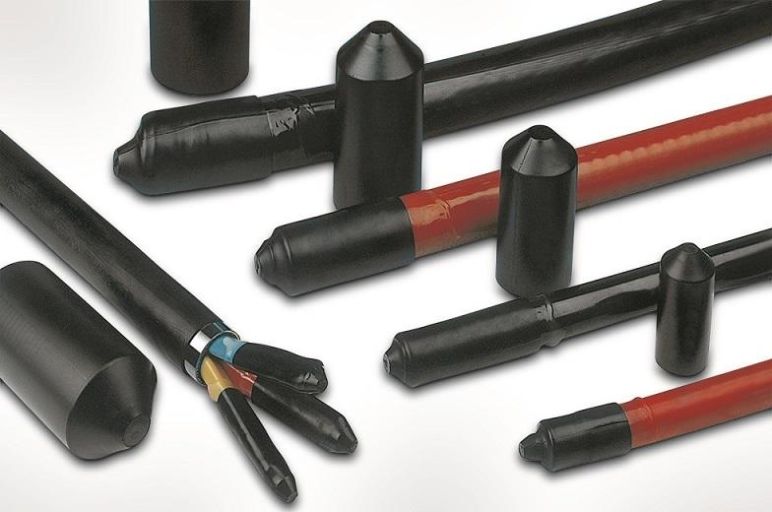

Warmschrumpf-Endkappen

Warmschrumpf-Endkappen

Die Helashrink 1600-Serie wird zum Abdichten von Kabeln während der Lagerung und des Transports verwendet. Der Innenkleber sorgt für eine hervorragende Abdichtung gegen Umwelteinflüsse. Optional sind die HEK-Endkappen auch mit Luftventilen für druckluftüberwachte Fernmeldekabelanlagen verfügbar.

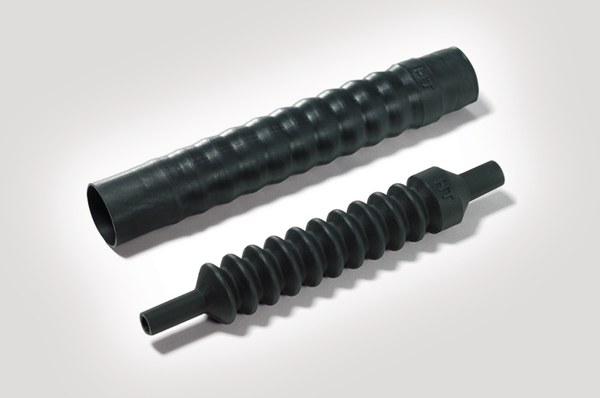

Wärmschrumpfende Flachprofil-Formteile

Wärmschrumpfende Flachprofil-Formteile

Die Helashrink 313C-Serie dient der Zugentlastung bei Rundsteckverbindern. Dank des Innenklebers bietet die 313C-Serie eine hervorragende Abdichtung gegenüber Umwelteinflüssen.
Das besondere Design bietet Flexibilität für Kabel, die in verschiedenen Winkeln ausgeführt werden müssen. Die Helashrink 313C-Serie wird hauptsächlich in militärischen und anderen Anwendungen eingesetzt, in denen hohe Anforderungen ans Material gestellt werden.

Hier finden Sie alle HellermannTyton Produkte aus der Gruppe der wärmeschrumpfenden Flachprofil Formteile.

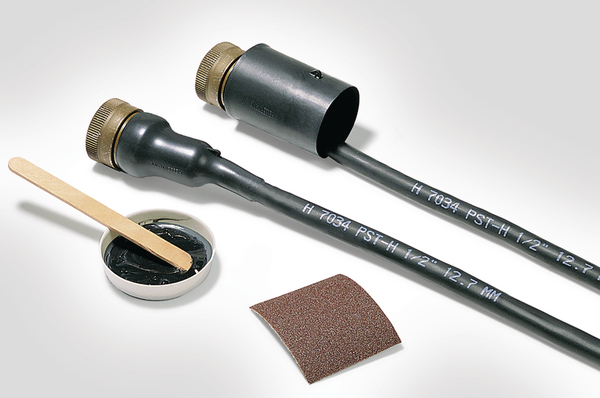

Wussten Sie schon? HellermannTyton bietet auch einen leistungsstarken Zwei-Komponenten-Kleber an. Er entwickelt unter Wärmezufuhr seine enorme Klebkraft und eine sehr gute Beständigkeit gegenüber den meisten Chemikalien und Kraftstoffen. Der Epoxydkleber wird besonders gerne bei Formteilen eingesetzt und ist sowohl als Einzelkartusche (V9500) als auch als Komplettset mit Dosierpistole erhältlich.

Weitere Informationen, eine Auswahlhilfe, um die richtige Form für Ihre Anwendung zu finden, sowie unser komplettes Produktsortiment finden Sie in unserer Produktübersicht für wärmeschrumpfende Formteile (PDF).

FAQs - Fragen und Antworten

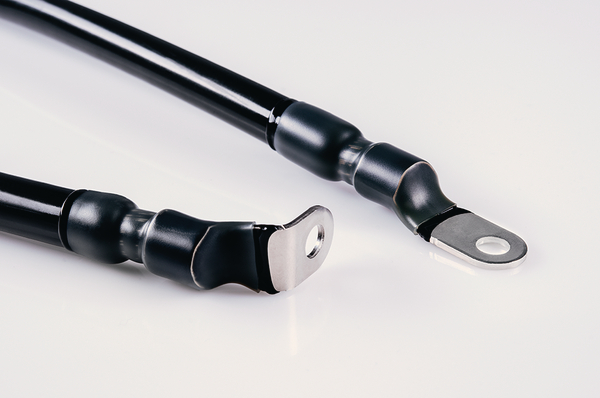

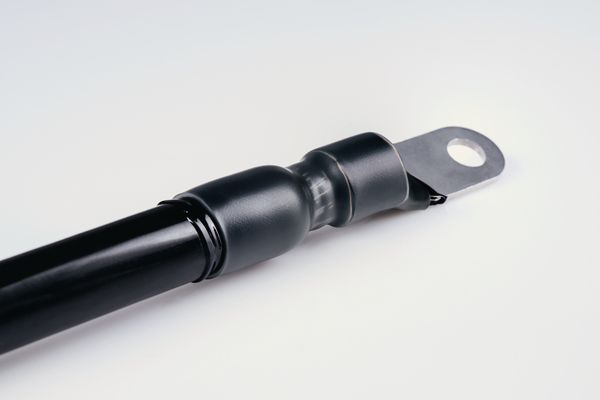

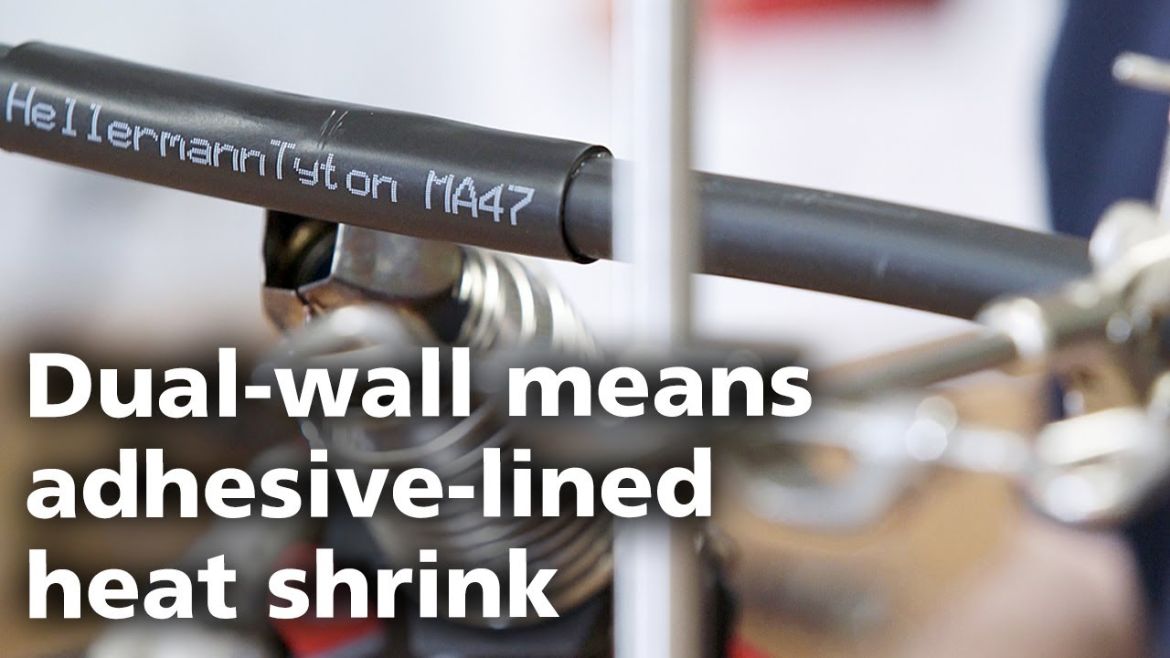

Was sind Schrumpfschläuche mit Innenkleber?

Mit Kleber ausgekleidete Schrumpfschläuche werden auch als doppelwandige Schläuche bezeichnet. Grund dafür ist die Kombination aus einem vernetzten Außenmantel (Polyolefin) und einer Klebstoff-Innenschicht. Beim Erwärmen schmilzt und fließt der Kleber an der Innenwand. Bei diesem Prozess entsteht eine Haftschicht, die einen besonders festen Halt auf dem Draht, Kabel oder Steckverbinder gewährleistet. Schrumpfschläuche mit Innenkleber eignen sich ideal für starke, wetterfeste Dichtungen mit einer zusätzlichen mechanischen Festigkeit. Sie bieten zudem einen ausgezeichneten Korrosionsschutz.

In diesem Video demonstrieren unsere Experten Barry und Mark den Einsatz von doppelwandigen Schrumpfschläuchen.

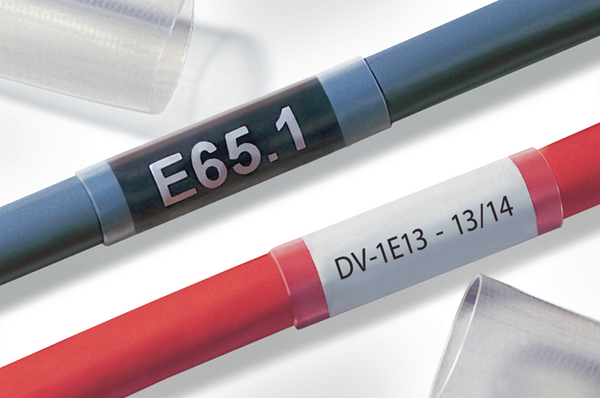

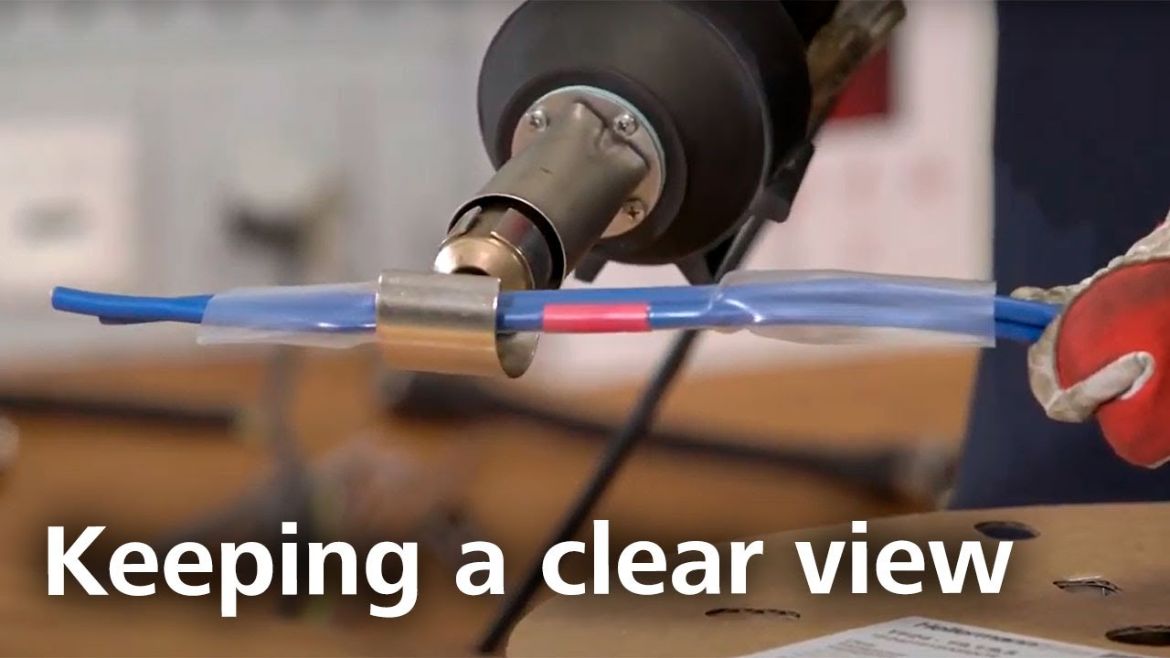

Wofür benötigt man klare/transparente Schrumpfschläuche?

Viele Kabel sind farblich oder anderweitig gekennzeichnet - zum Beispiel in öffentlichen Gebäuden, wie Flughäfen und Krankenhäusern, aber auch in Tunneln und Verkehrsmitteln wie Schienenfahrzeugen, Schiffen und Flugzeugen. Transparente Schrumpfschläuche werden häufig verwendet, um gekennzeichnete Kabelmäntel zu isolieren – so bleiben die Kennzeichnungen weiterhin sichtbar. Dies wird auch als "Oversleeving" bezeichnet.

Erfahren Sie jetzt  mehr über klare/transparente Schrumpfschläuche – hier in diesem Video mit  unseren Experten Barry und Mark.

Was sind die wichtigsten Tipps für die Verwendung von Wärmeschrumpfschläuchen?

Tipp 1: Beim Schrumpfen von Warmschrumpfschläuchen ist es sinnvoll, den Schrumpfvorgang in der Mitte des Schlauches zu beginnen und dann allmählich zu einem Ende und dann wieder von der Mitte zum gegenüberliegenden Ende zu gehen. So vermeiden Sie, dass Luft unter dem Schlauch eingeschlossen wird.

Tipp 2: Schrumpfschläuche schrumpfen auch in Längsrichtung, d. h. sie werden beim Schrumpfen insgesamt kürzer. Diese Schrumpfrate sollten Sie beim Zuschneiden der Abschnitte mit einkalkulieren.

Tipp 3: Es ist möglich, die Längsschrumpfung zu minimieren, indem Sie zuerst die Enden und dann den mittleren Abschnitt schrumpfen. In diesem Fall kann jedoch Luft eingeschlossen werden, die das Schrumpfen des Mittelteils verhindert. Alternativ können Sie den Schlauch auch schrumpfen, indem Sie an dem einen Ende beginnen und dann langsam zum anderen Ende hin schrumpfen.

Tipp 4: Wenn das zu ummantelnde Objekt aus Metall oder wärmeleitend ist, muss darauf geachtet werden, dass das Objekt vorgewärmt wird, um "kalte Stellen" oder "Kältespuren" zu vermeiden. Dadurch wird ein fester und glatter Sitz des Schrumpfschlauchs gewährleistet.

Tipp 5: Achten Sie beim Zuschneiden von Schrumpfschläuchen auf die gewünschte Länge besonders darauf, dass die Enden glatt abgeschnitten werden. Schlecht geschnittene und unregelmäßige Enden können dazu führen, dass Schrumpfschläuche während des Schrumpfens reißen.

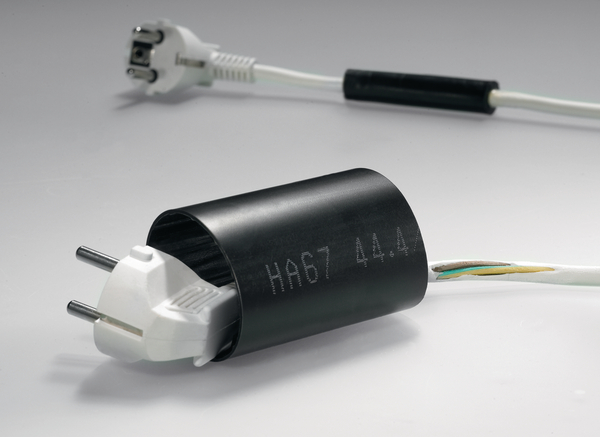

Tipp 6: Bei der Auswahl der Schlauchgröße ist es wichtig, die 80:20-Regel zu beachten. Das bedeutet, dass die Schlauchgröße so gewählt werden sollte, dass eine minimale Schrumpfung von 20 % und eine maximale von 80 % möglich ist. Detaillierte Beispiele für die Auswahl des richtigen Schrumpfschlauchs finden Sie im Produktbereich Isolierung in unserem Katalog.

Tipp 7: Während des Schrumpfens sollten Sie immer darauf achten, dass der Arbeitsplatz gut belüftet ist und Sie persönliche Schutzausrüstung wie Handschuhe und Schutzbrille tragen.

Was sind die wichtigsten Parameter für das richtige Schrumpfen von Warmschrumpfschläuchen?

Die Wanddicke des Warmschrumpfschlauchs:
Die Materialstärke sollte nach vollständiger Schrumpfung in mm angegeben werden. "Nominal" bezeichnet Maße ohne jegliche Toleranzen. Generell unterscheidet man zwischen dünnwandigen, mittelwandigen und dickwandigen Schrumpfschläuchen. Es gibt aber auch Varianten mit einem Innenkleber. Diese werden auch als doppelwandige Schläuche bezeichnet.

Durchmesser des Schrumpfschlauchs:

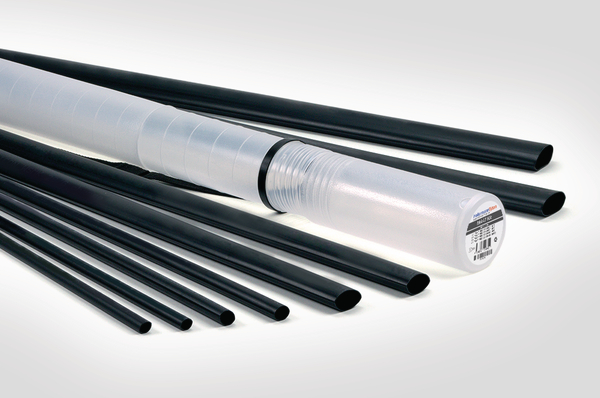

Bei dünnwandigen Schrumpfschläuchen mit einer Schrumpfrate von 2:1 (Standardschläuche) wird der Durchmesser üblicherweise in Zoll angegeben; 25,4 mm entsprechen 1 Zoll.

Schrumpfrate:
Je nach verwendeter Materialzusammensetzung und Wandstärke können Schrumpfschläuche unterschiedlich stark extrudiert werden. Das Schrumpfverhältnis gibt an, wie stark das Produkt schrumpft (d. h. der gelieferte Durchmesser im Verhältnis zum wiederhergestellten Durchmesser). Die Schrumpfrate variiert von 2:1 bis 6:1. Je höher das Verhältnis ist, desto größer ist der Objektdurchmesser, den die Schläuche abdecken können. Dadurch werden weniger Schrumpfschlauchgrößen benötigt, was zu einer Reduzierung der Lagerbestände beiträgt.

Längenänderung nach dem Schrumpfen:
Wärmeschrumpfschläuche schrumpfen nicht nur im Durchmesser, sondern auch in der Länge. Diese Längenänderung nach dem Schrumpfen wird in Prozent angegeben.

Minimale Schrumpftemperatur:
Nicht alle Schrumpfschläuche schrumpfen bei der gleichen Temperatur. Die richtige Betriebstemperatur variiert je nach Art der Zusammensetzung des Materials und der Wandstärke.

Betriebstemperatur:
Die Betriebstemperatur variiert je nach Schlauchtyp. Sie ist abhängig von der für den jeweiligen Schrumpfschlauch-Typ verwendeten Zusammensetzung des Materials. Bei der Auswahl der richtigen Schrumpfschlauchgröße empfiehlt es sich, die 80:20-Regel zu beachten, die oben unter Schrumpfschlauchgrößen beschrieben ist.

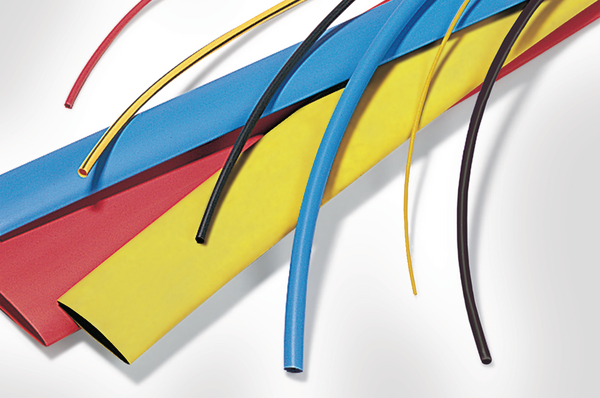

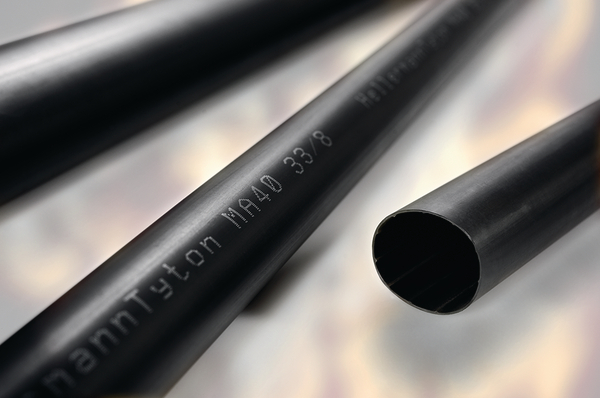

Schrumpfschläuche werden im Allgemeinen bei der Montage von Kabelsätzen verwendet. Zu den Anwendungen von Schrumpfschläuchen gehören auch Isolierung, Kabelkennzeichnung und mechanischer Schutz sowie optische Gründe.

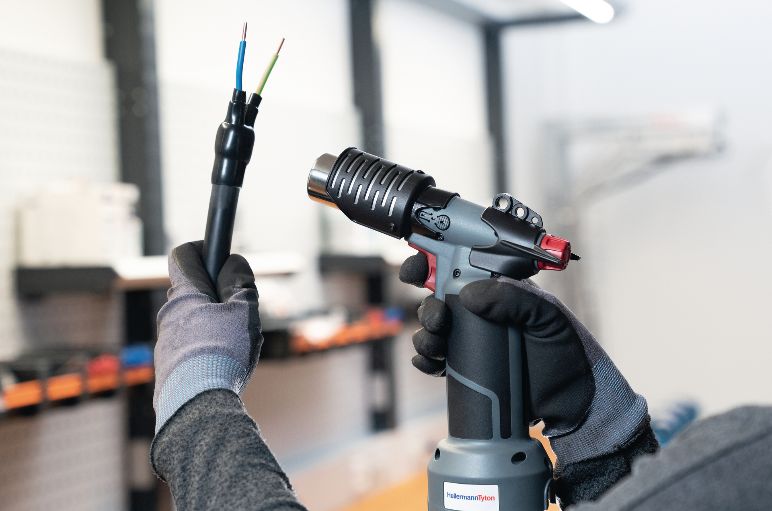

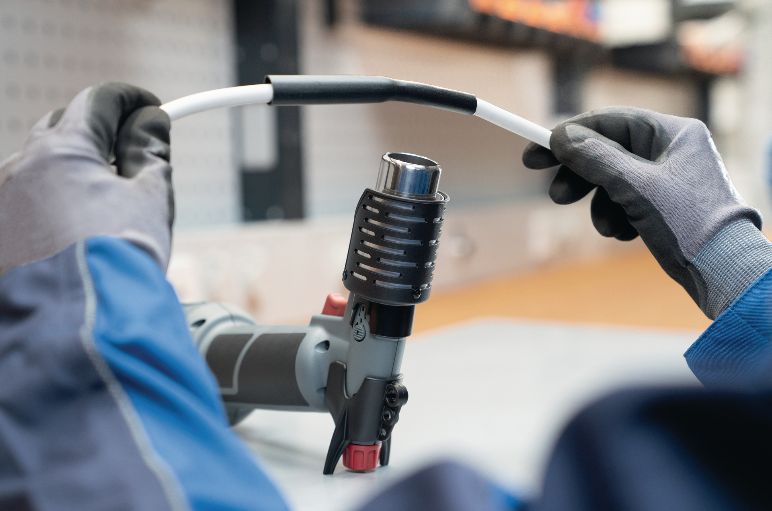

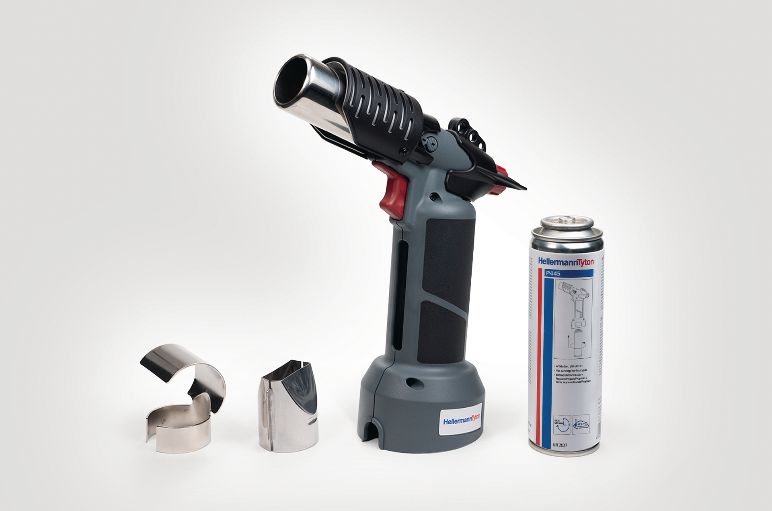

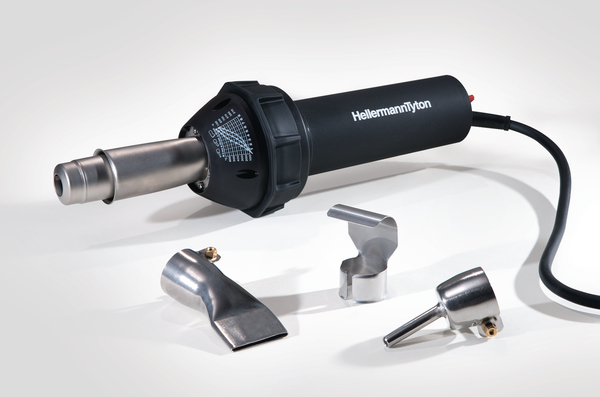

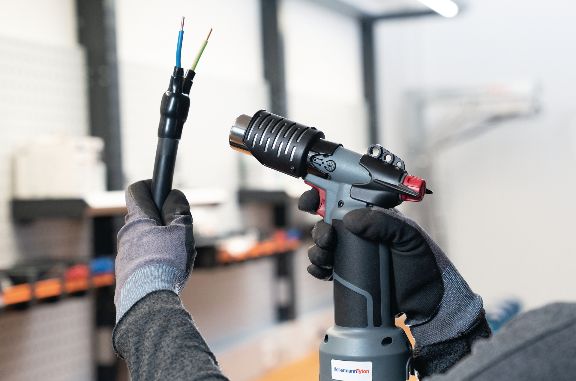

Welche Heißluftgebläse bietet HellermannTyton an?

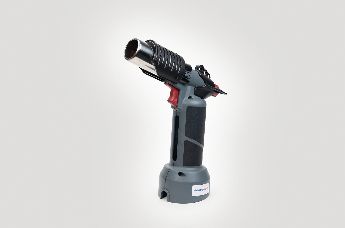

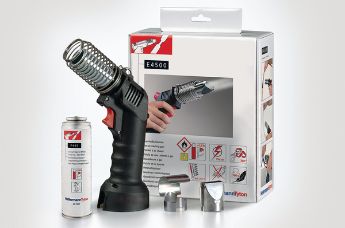

Gasheißluftgebläse E4500

Für die optimale Verarbeitung von Schrumpfschläuchen bietet HellermannTyton das gasbetriebene Heißluftgebläse E4500 an. Das Set besteht aus einer Gas-Heißluftpistole mit Schutzfeder und einer Reihe von Zubehörteilen, darunter zwei unterschiedlich große Düsen und eine Gaskartusche. Die Heißluftpistole ist sehr handlich und kompakt und wiegt nur 760 g. Sie wird mit einer Gaskartusche (Typ 445, M.A.P.+ Butan+Propan) betrieben.

Das E4500 hat eine automatische Piezozündung und eine ventilgesteuerte Temperatureinstellung. Dank stabilem Standfuß kann das Heißluftgebläse freihändig bedient werden. Die Gaskartusche hat eine Brenndauer von ca. 1,5 Stunden im Dauerbetrieb. Da kein Anschluss an das Stromnetz erforderlich ist, bietet das E4500 präzises Arbeiten in jeder Lage, auch bei beengten Platzverhältnissen.
