Klebesockel - die flexiblen Helfer

Klebesockel zur schnellen Kabelbefestigung: flexibel und robust

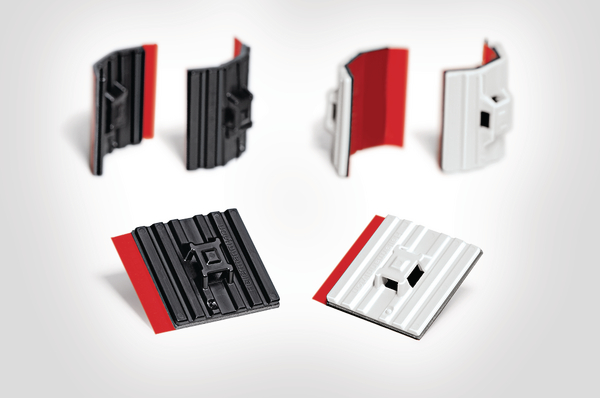

Selbstklebende Befestigungssockel

Ob an Schweißbolzen, Gewindebolzen, Kanten oder an speziellen Oberflächen wie Glas oder Metall: HellermannTyton bietet für fast jede Anwendung den passenden Befestigungssockel. Darunter viele, die sich in wenigen Sekunden anbringen lassen - mit nur einem Handgriff und ganz ohne Werkzeug.

Unser Portfolio reicht von einer Vielzahl an Befestigungssockeln bis hin zu Klebesockeln, die Drähte und Kabel bündeln und sicher halten, ohne, dass zusätzliche Befestigungselemente oder Schrauben benötigt werden.

Produktübersicht

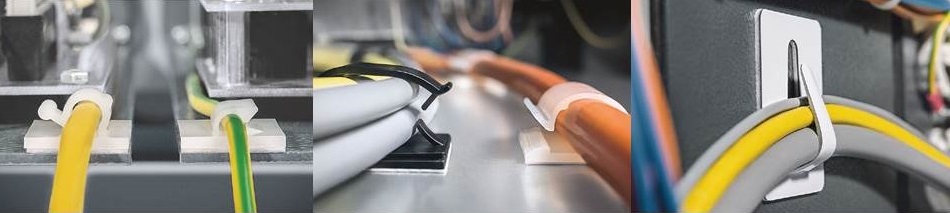

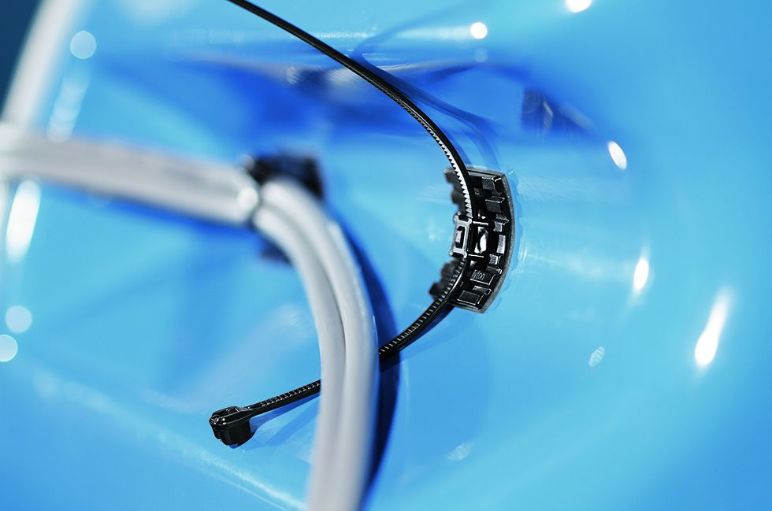

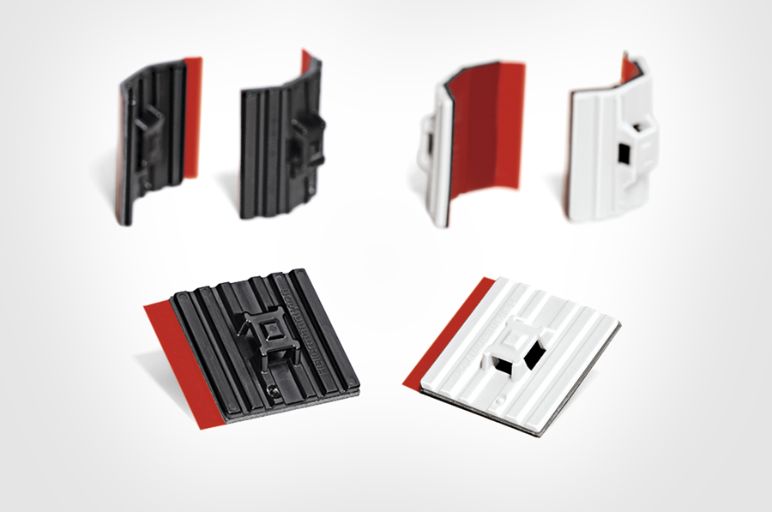

Flexible Klebesockel für runde und gewinkelte Oberflächen: die FlexTack-Serie

Flexible Klebesockel für runde und gewinkelte Oberflächen: FlexTack-Serie

Der innovative FlexTack Klebesockel wurde entwickelt, um maximalen Ansprüchen gerecht zu werden. Hohe Klebkraft von Anfang an, gepaart mit einer hohen Flexibilität für das Kabelmanagement unserer Kunden. Der flexible Sockel kann  sowohl auf hochenergetischen als auch auf niederenergetischen Oberflächen aufgebracht werden.

Damit bietet sich erstmalig die Möglichkeit einer flexiblen Befestigungslösung für Oberflächen wie zum Beispiel:

  • Glas
  • Metall (auch lackierte oder pulverbeschichtete Metalle)
  • Polypropylen und Polyethylen

Der FlexTack verspricht eine zuverlässige Kabelbefestigung überall dort, wo der Einsatz von Schrauben und Bolzen nicht erlaubt oder ungünstig ist.

Der flexible und selbstklebende Sockel bietet:

  • eine höhere Design-Freiheit
  • reduziert die Punktbelastung im Vergleich zu einer mechanischen Befestigungslösung
  • erlaubt eine Gewichtsreduktion sowie eine Beschleunigung von Produktionsprozessen.

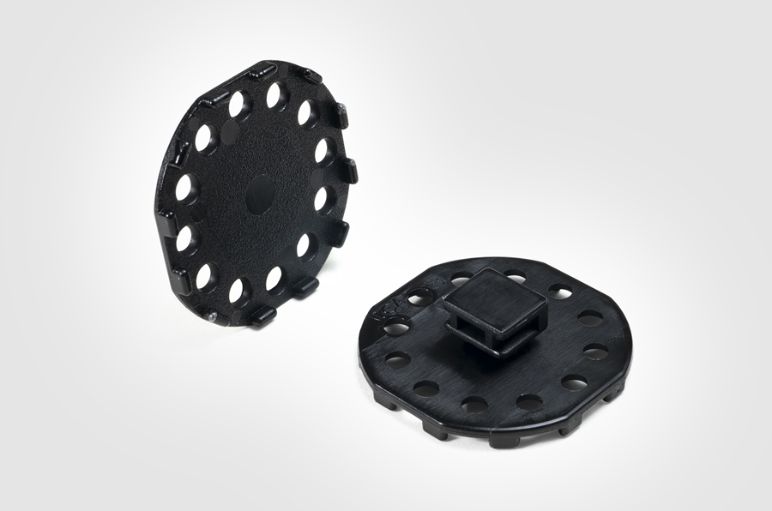

Ein Klebesockel für nahezu jede Oberfläche, egal ob eben, konkav, konvex oder abgewinkelt
Das einzigartige Design unseres FlexTack Sockels in Kombination mit dem speziellen Kleber unterstützen unsere Kunden bei der Ausgestaltung ihres professionellen Kabelmanagements. Besonders dann, wenn auf niederenergetische Oberflächen geklebt werden soll. Die Installation ist kinderleicht. Die Trägerfolie wird mittels Anfasslasche vom Klebesockel gelöst, der Sockel auf der Oberfläche positioniert und für mehrere Sekunden fest angedrückt. Dank der sehr hohen Soforthaftung können die meisten Leitungen direkt verlegt werden.

Ein Allrounder unter den selbstklebenden Sockeln
Der FlexTack wird aus hitzestabilisiertem  Polyamid 6.6 (PA66HS) hergestellt und kann in Anwendungen mit  Umgebungstemperaturen von -40 °C bis +90 °C eingesetzt werden. Der flexible Klebesockel kann somit auch zur Kabelbefestigung in Bereichen genutzt werden, die einer hohen Temperaturschwankung unterliegen.

Egal, ob die Oberfläche eben, konkav, konvex oder abgewinkelt ist, unser selbstklebender FlexTack-Befestigungssockel FMB4APT-A (Abmessungen: 28 x 28 x 6.3 mm; verfügbar in schwarz und weiß) kann universell eingesetzt werden.

Der flexible Klebesockel kann zur Erreichung unterschiedlicher Ziele beitragen:

  • Zeitersparnis
  • Reduzierung der Teilevielfalt
  • Gewichtsreduktion

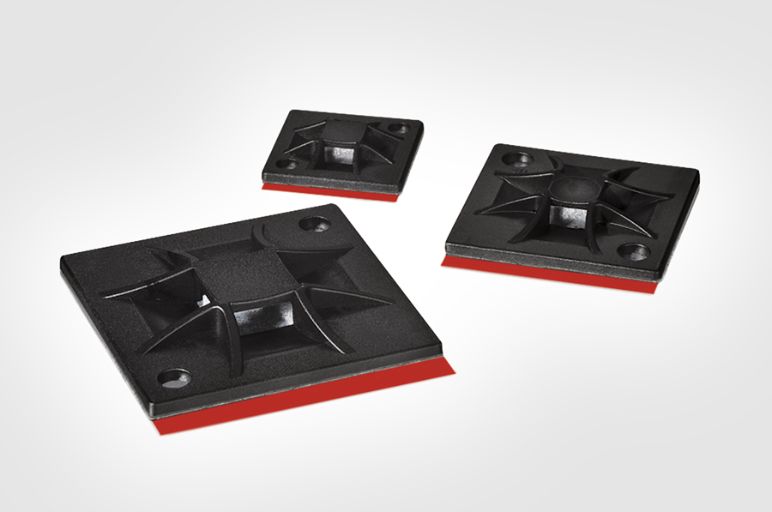

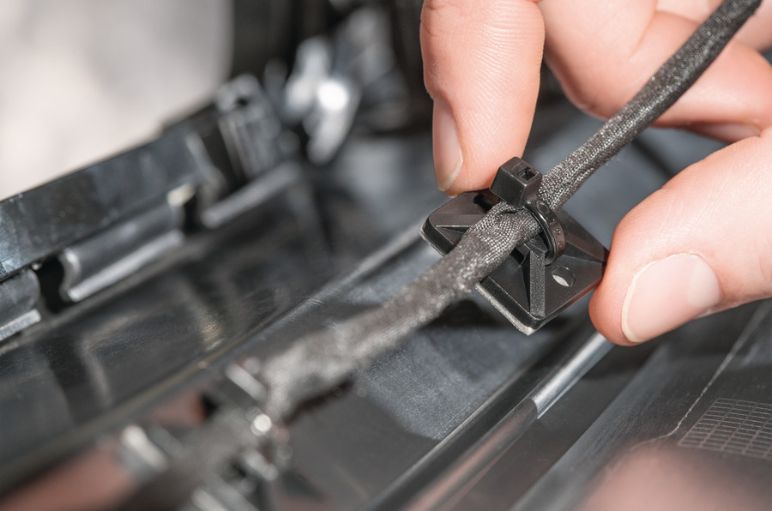

SolidTack-Serie: MB und FKH Klebesockel – viele Jahre bewährt

Diese selbstklebenden Sockel zur Kabelbefestigung sind in den unterschiedlichsten Anwendungsbereichen immer eine große Hilfe – ganz besonders dann, wenn die herkömmlichen Befestigungselemente an ihre Grenzen stoßen, zum Beispiel:

  • wenn es nicht möglich ist, ein Loch als Befestigungspunkt zu Bohren
  • dort, wo es keine Kanten für EdgeClips gibt
  • dort, wo keine Bolzen gesetzt werden können
  • dann, wenn eben genau diese Arten der Kabelbefestigungen zu zeit- und / oder kostenintensiv sind.

Die Klebesockel der SolidTack Serie haften sehr gut auf niederenergetischen Oberflächen wie PP, PE sowie lackierten oder pulverbeschichteten Metallen. Einsatzbereiche sind unter anderem der Schaltschrank- und Maschinenbau sowie der Fahrzeug- und Landmaschinenbau.

Die SolidTack-MB-Serie wurde für den Einsatz auf ebenen Oberflächen konzipiert. Die Klebesockel kommen in den unterschiedlichsten Industriezweigen zum Einsatz. HellermannTyton bietet vier verschiedene Abmessungen jeweils in den Farben schwarz und weiß an.

Die SolidTack FKH-Serie wurde entwickelt, um Flachbandkabel sicher zu halten und zu führen. Die speziellen Flachband-Kabelhalter sind eine perfekte Lösung zur Kabelführung in Computersystemen, Spielautomaten oder diversen Haushaltsgeräten. Die Kabelhalter sind in verschiedenen Größen erhältlich.


Kabelbinder Sockel Kabelbinder Sockel

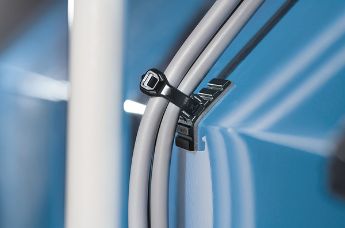

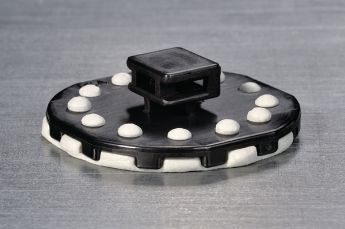

Q-Mount Klebesockel

Q-Mount Klebesockel

Q-Mounts helfen, Einsparpotenziale bei der Bearbeitungszeit zu erschließen und Gewichtsreduktionsziele zu erreichen. Ihre Vorteile auf einen Blick:

Schnell: Bei der Verwendung unserer selbstklebenden Q-Mounts sind keine speziellen Zweikomponentenkleber und keine langen Trocknungszeiten erforderlich.
Einfach: Q-Mounts haben einen 4-Wege-Eingang für T-ties. Die Installation ist mühelos. Der Q-Mount hält den T-tie sogar in einer vertikalen Position, sodass die Hände frei bleiben, um die Kabel anzubringen, bevor der Binder geschlossen wird.
Effizient: In Kombination mit dem speziellen SolidTack-Klebstoff kann diese Kabelbinderhalterung auf niederenergetischen Oberflächen oder dort, wo ein Standardklebstoff nicht gut haftet, verwendet werden. Der homogene Acrylatklebstoff hat eine gute Anfangshaftung.

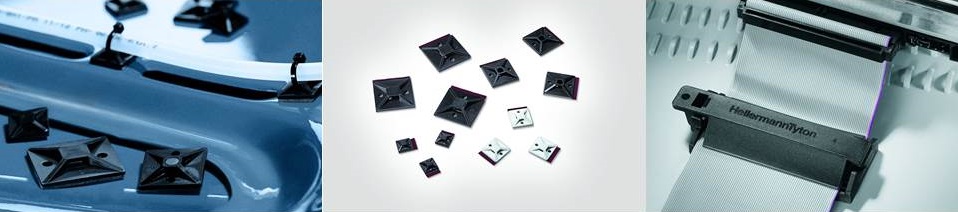

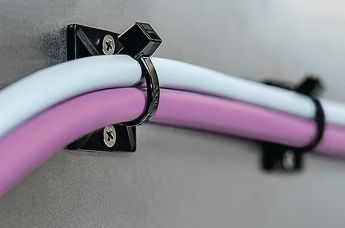

Konventionelle Kabelsockel

HellermannTyton bietet neben Hochleistungs-Klebesockeln (SolidTack / FlexTack) auch Standard-Klebesockel an. Diese Befestigungssockel sind mit universellen Acrylat-Klebebändern oder Klebebändern auf Basis von Synthesekautschuk hergestellt. Sie kommen überall dort zum Einsatz, wo Hochleistungs-Klebesockel nicht zwingend notwendig sind, z.B. im Fall von unkritischen Oberflächen oder sehr geringem Gewicht.

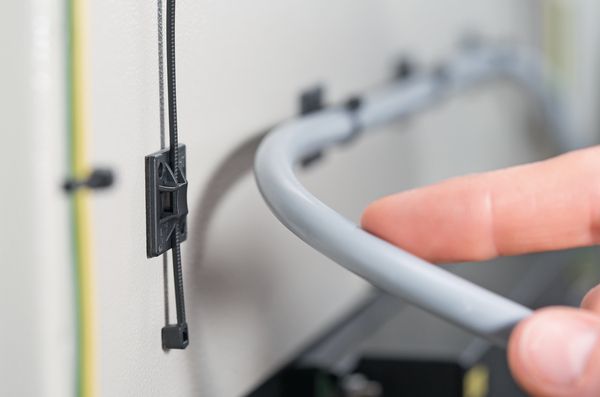

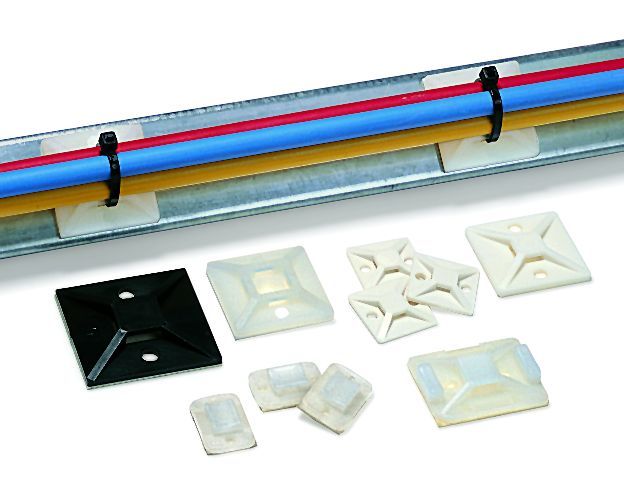

MB- & TY-Serie: Klebesockel zur schnellen und einfachen Befestigung

Flexible self-adhesive cable tie mount MB-Series

Unsere MB- und TY-Klebesockel mit Kabelbandaufnahme werden zum einfachen Führen und Bündeln verwendet. Durch die Möglichkeit der Variation mit verschiedenen Kabelbinderlängen, können unterschiedliche Bündeldurchmesser fixiert werden. Die Klebesockel können mühelos und ganz ohne Schrauben, Nieten oder Bohren installiert werden. Bei sehr hohen Gewichten empfehlen wir die Klebesockel zusätzlich mit Schrauben zu fixieren – oder Sie probieren einfach unsere SolidTack-Serie aus.

Die TY-Serie hat eine kleinere Bauform als die MB-Serie. Anstelle einer 4-Wege-Einschlaufmöglichkeit kann bei der TY-Serie nur von zwei Seiten eingefädelt werden.
Beide Klebesockel eignen sich überall dort, wo Leitungen verlegt werden müssen, es aber nicht erlaubt oder nicht gewollt ist zu schrauben, zu bohren oder zu nieten.

Standard Q-Mounts: einfach besser

Standard Klebesockel Q-Series

Standard Q-Mount Klebesockel mit Synthesekautschuk-Kleber halten unsere T-Ties perfekt in Position. Die Verriegelungsfunktion erleichtert die Vormontage und verhindert das Herausrutschen der Kabelbinder in vertikalen Montagepositionen. Der Standard Q-Mount bietet eine 4-fache Kabelbinderaufnahme und ist auch in einer schraubbaren Version ohne Kleber erhältlich.

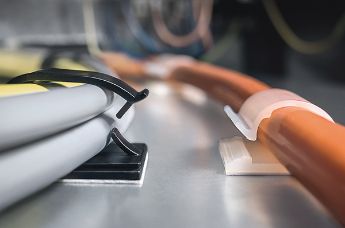

Selbstklebende Kabelschellen

Im Vergleich zu konventionellen Kabelschellen zum Schrauben bieten selbstklebende Kabelschellen bzw. Kabelclipse die größtmögliche Freiheit, Leitungen dort zu verlegen, wo es am effektivsten ist. Zudem wird das Korrosionsrisiko durch den Einsatz dieser Befestigungselemente minimiert. Die HellermannTyton Kabelclipse und Kabelsockel der FKH-, RA-, RB- oder SAC-Serie ermöglichen eine werkzeugfreie Installation. Alle Kabelclipse und Befestigungssockel lassen sich wieder öffnen – ein großer Vorteil im Wartungsfall. Das Befestigungselement muss nicht komplett ausgetauscht werden, wenn Leitungen ersetzt werden müssen. Das spart Zeit und Geld.

FKH-Serie: Klebesockel für Flachbandleitungen

Die FKH-Serie wurde entwickelt, um Flachbandkabel sicher zu halten und zu führen. Sie kommen z. B. bei Technologie-Anwendungen oder in der Unterhaltungselektronik zum Einsatz. Da jede Anwendung individuell ist, gibt es auch die FKH-Kabelhalter in verschiedenen Größen und Ausführungen (schraubbar / selbstklebend).

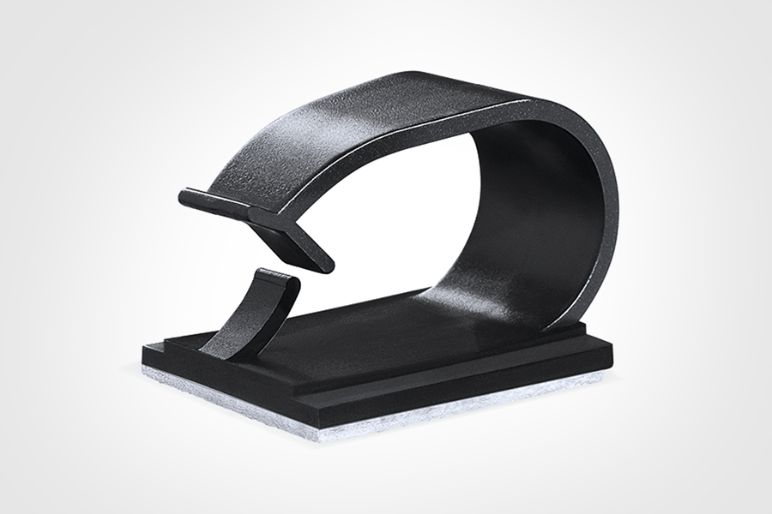

RA-, RB- und SAC-Serie: kleben, einfädeln, fertig


Kabelschellen und Befestigungselemente der RA-, RB- und SAC-Serie benötigen keinen zusätzlichen Kabelbinder, um die Kabel zu befestigen. Sie können einzeln eingesetzt werden, um verschiedene Arten von Bündeln zu führen und bieten Potential zur Zeit- und Kostenreduktion.

Ob Leitungen, Kabel, Rohre oder Schläuche – unsere RA- und RB-Serien nehmen es mit allen auf. Diese einteiligen und selbstklebenden Kabelschellen können für unterschiedliche Bündeldurchmesser eingesetzt werden. Verschiedene Größen sind verfügbar. Die Klebeschellen sind für ebene Untergründe konzipiert. Die Installation ist simpel. Nachdem die Oberfläche gereinigt und wieder getrocknet ist, kann der Sockel aufgebracht werden. Die Metalllasche der SAC-Serie kann verbogen werden und bietet ebenfalls die Möglichkeit, unterschiedliche Bündeldurchmesser aufzunehmen.

Üblicherweise werden diese Befestigungselemente in der Automobilindustrie (z. B. Truck) und im Bereich Weiße Ware eingesetzt.


Standard Klebesockel Standard Klebesockel

Informationen und Verarbeitungshinweise zu Klebesockeln

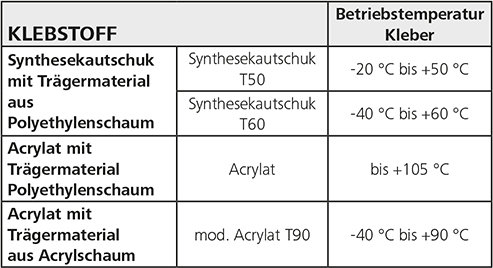

HellermannTyton verwendet für selbstklebende Sockel verschiedene Typen von Klebern: Acrylat und Synthesekautschuk. Die Klebertypen unterscheiden sich durch den Temperaturbereich und die Anfangs- und Endhaftung. Synthesekautschuk besitzt eine sehr gute Anfangshaftung, wodurch bereits nach relativ kurzer Zeit der Sockel belastet werden kann.
Der Acrylatkleber hat hingegen eine weniger gute Anfangshaftung. Hier wird eine Ruhephase von mehreren Stunden empfohlen, damit der Kleber eine höhere Endhaftung als beim Kautschuk erreichen kann. Eine dauerhafte Befestigung über Jahre ist so möglich.


Klebesockel Verarbeitungshinweise Klebesockel Verarbeitungshinweise

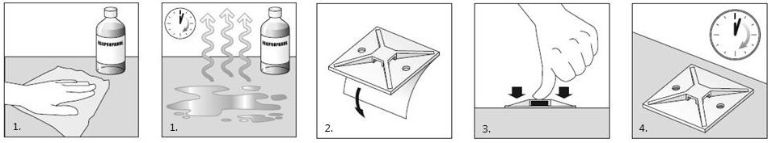

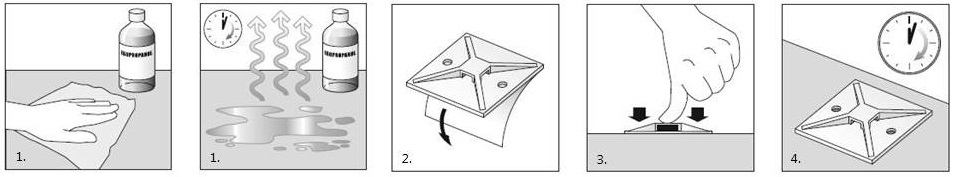

Verarbeitungshinweise


Verarbeitungshinweise Verarbeitungshinweise


1.  Die Oberflächen müssen trocken, frei von Staub, Öl, Oxiden, Trennmitteln und anderen Verunreinigungen sein. Die zu verklebende Oberfläche ist mit einem sauberen Tuch und Isopropanol / Wasser (50/50) zu reinigen. Bei Verwendung anderer geeigneter Reinigungsmittel ist darauf zu achten, dass die Oberfläche nicht angegriffen wird und keine Rückstände hinterlassen werden. Nach der Reinigung die Oberfläche unbedingt an der Luft vollständig trocknen lassen.

2. Schutzfolie ablösen und darauf achten, dass die Klebefläche nicht berührt wird.

3. Mehrere Sekunden den Sockel fest mit dem Daumen andrücken.

4. Je nach Klebertyp eine kurze Zeit (Synthesekautschuk) oder einige Stunden (Acrylat) warten, bis der Sockel belastet wird, damit sich der Kleber mit der Oberfläche vollständig verbinden kann.

Vorteile unserer Klebesockel mit mod. Acrylat (SolidTack / FlexTack)

  • Klebeband besteht aus 100 % geschlossenzelligem Acrylatklebstoff
  • Sehr gute Anfangshaftung
  • Hohe Temperaturbeständigkeit
  • Freiheiten in Bezug auf das Design, kein nieten oder schrauben notwendig
  • Geringeres Korrosionsrisiko, da keine Löcher erforderlich sind
  • Gewichtsvorteil gegenüber einer mechanischen Befestigung
  • Produktionsprozesse können optimiert und Produktionskosten gesenkt werden (z. B. im Vergleich zu einer Schraublösung)
  • Unebenheiten können bis zu einem gewissen Grad  ausgeglichen werden
  • Speziell für niederenergetische Oberflächen geeignet

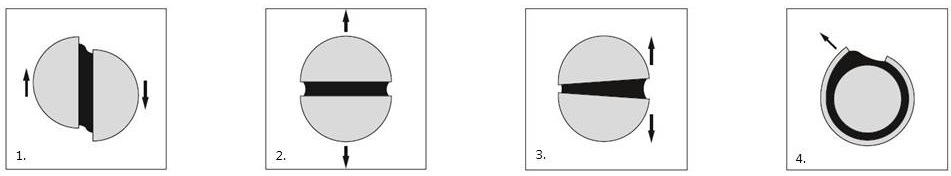

Belastungsarten von Klebverbindungen


Belastungsarten von Klebverbindungen Belastungsarten von Klebverbindungen


1. Scherfestigkeit. Bei einer Scherkraft werden Klebeflächen in entgegengesetzte Richtungen entlang einer parallelen Linie auseinandergezogen.

2. Zugkraft. Bei einer Zugkraft werden die Klebeflächen senkrecht auseinander gezogen.

3. Spaltkraft. Bei der Spaltkraft wirkt die Kraft nicht einheitlich auf die Klebefläche. Die Kraft konzentriert sich auf einer Linie. Beide Fügeteile sind dabei starr.

4. Schälkraft. Bei der Schälkraft ist mindestens ein Fügeteil flexibel. Die Klebkraft wirkt auf einer nur verhältnismäßig geringen Fläche (z. B. den Rand des Klebebandes).

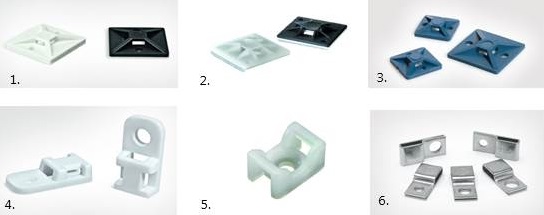

Weitere Kabelsockel

Neben den selbstklebenden Kabelsockeln bietet HellermannTyton ein weiteres großes Portfolio an Sockeln an, zum Beispiel:

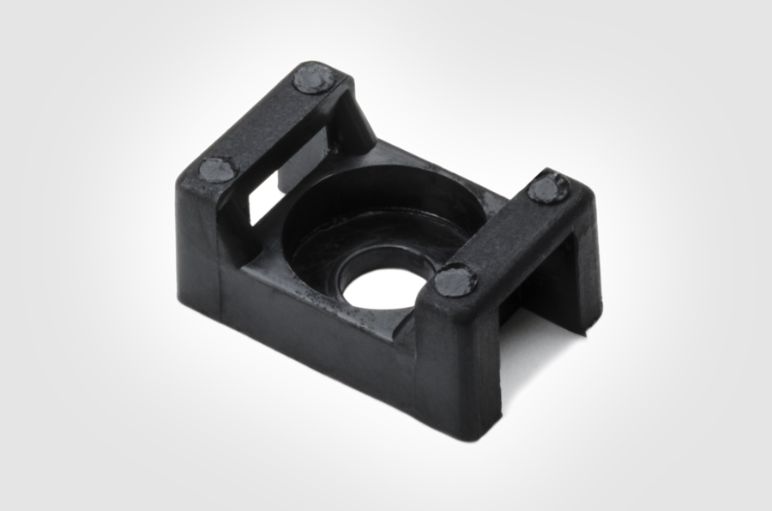

Kabelbaumsockel für Hochleistungsanwendungen mit Schrauben oder Gewindebolzen:

FAQs - Fragen und Antworten

Wie einfach ist es, Kabelbinder in selbstklebende Sockel einzusetzen und zu befestigen?

Das Einsetzen und Befestigen von Kabelbindern in selbstklebenden Sockeln ist ein simpler Prozess, für den in der Regel keine Spezialwerkzeuge oder Fachkenntnisse erforderlich sind.

Gibt es Verriegelungsmechanismen oder Funktionen, die verhindern, dass Kabelbinder aus den Klebesockeln herausrutschen?

Klebesockel verfügen oft über Funktionen, die verhindern sollen, dass Kabelbinder nach dem Einsetzen herausrutschen. Diese Funktionen sorgen dafür, dass die Kabelbinder sicher an ihrem Platz bleiben. Übliche Mechanismen sind

  • Kleine Laschen oder Verriegelungen in der Nähe des Einführungspunktes
  • Eingebaute Schlitze oder Kanäle, die den Kabelbinder in einer bestimmten Bahn führen, mehrere Eingänge (4) für Kabelbinder, die eine schnellere und flexiblere Installation ermöglichen
  • Ratschenmechanismen, die in Verbindung mit Ratschenkabelbindern funktionieren
  • Kabelbinderhalterungen mit zwei Eingängen für Kabelbinder, die es ermöglichen, Kabel in entgegengesetzter Richtung zu befestigen

Können die Klebesockel leicht entfernt werden, ohne die Oberfläche zu beschädigen oder Rückstände zu hinterlassen?

Selbstklebendesockel können in der Regel entfernt werden, aber wie leicht sie sich ohne Beschädigung der Oberfläche oder Rückstände entfernen lassen, hängt von mehreren Faktoren ab, unter anderem von der Art der Halterung, dem verwendeten Klebstoff und dem Oberflächenmaterial. Die selbstklebenden Sockel mit integrierter offener Klammer können an Ort und Stelle verbleiben, so dass sich die Kabel bei Bedarf leicht entfernen oder nachträglich integrieren lassen.

Sind selbstklebende Sockel nach dem Entfernen wiederverwendbar?

Selbstklebende Kabelbindersockel sind in der Regel nicht so konzipiert, dass sie nach dem Entfernen wiederverwendet werden können. Es ist zwar möglich, sie zu entfernen, ohne die Halterung selbst zu beschädigen, aber der Klebstoff auf der Rückseite der Halterung ist in der Regel nicht für eine mehrfache Verwendung vorgesehen.

Wie wähle ich den richtigen selbstklebenden Kabelbindersockel für meine Anwendung aus?

Bei der Auswahl der richtigen selbstklebenden Kabelbinderhalterung für Ihre Anwendung müssen mehrere Faktoren berücksichtigt werden, um sicherzustellen, dass sie Ihren spezifischen Anforderungen entspricht.

  • Anforderungen der Anwendung
  • Material der Befestigung und des Klebstoffs
  • Größe und Kapazität der Halterung
  • Kompatibilität der Oberfläche

Was muss vor der Verwendung von selbstklebenden Kabelbindersockeln und -clips beachtet werden?

Bevor Sie selbstklebende Kabelbindersockel und -clips verwenden, sollten Sie die Sauberkeit der Oberfläche, die Belastbarkeit, die Umgebungsbedingungen, die Kabelanordnung, die Qualität des Klebstoffs, die Entfernungsmöglichkeiten, die Installationsanweisungen, die Menge, die Sicherheitsstandards und die Nutzerbewertungen berücksichtigen. Vergewissern Sie sich, dass die Oberflächen sauber sind, prüfen Sie die Klebekraft, planen Sie die Kabelführung und berücksichtigen Sie Umweltfaktoren. Befolgen Sie die Anweisungen des Herstellers, geben Sie der Sicherheit den Vorrang und überprüfen Sie das Feedback der Benutzer. Wählen Sie Halterungen aus, die den Belastungsanforderungen und der Umgebung entsprechen, und sorgen Sie für eine ordnungsgemäße Kabelanordnung.
