Kabelverschraubungen für die Industrie: Wasserdicht und aus Kunststoff

Kabelverschraubungen für sicheres Kabelmanagement in elektrischen Anlagen

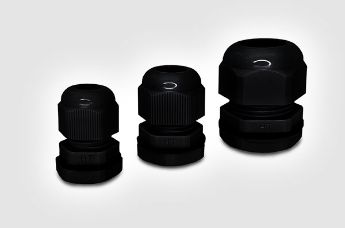

Kabelverschraubungen für den Kabelschutz

Kabelverschraubungen werden in Elektroinstallationen verwendet, um Systeme zu verbinden und Kabel mechanisch zu schützen, indem sie sie an ihrem Platz halten und gleichzeitig verhindern, dass die Verbindungen belastet werden. Dadurch wird eine Beschädigung der Kabel durch Zug, Biegung oder Abrieb vermieden. Hier die wichtigsten Vorteile:

  • Kabelverschraubungen dichten die Kabeleinführungspunkte gegen Umwelteinflüsse wie Staub und Feuchtigkeit ab. Dies ist entscheidend, um die Integrität der elektrischen Verbindungen zu erhalten und Kurzschlüsse oder andere elektrische Ausfälle zu verhindern
  • Kabelverschraubungen reduzieren das Risiko von Stromschlägen oder Bränden, indem sie eine sichere und isolierte Verbindung für die Kabel bieten
  • HellermannTyton Kabelverschraubungen erfüllen die Anforderungen vieler Industriezweige wie Maschinenbau, Schienenfahrzeuge, Eisenbahninfrastruktur, Offshore, Schifffahrt, Bergbau, Anlagenbau und andere

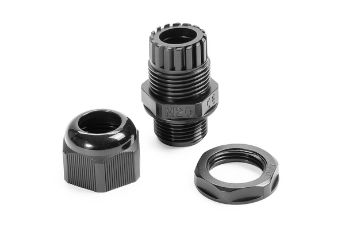

Kabelverschraubungen bestehen aus drei Hauptkomponenten: Überwurfmutter, Gewinde und Verschraubung. Das Gewinde wird durch eine Bohrung geführt und mit einer Gegenmutter festgezogen. Es gibt feste, drehbare und winkelverstellbare Gewinde.

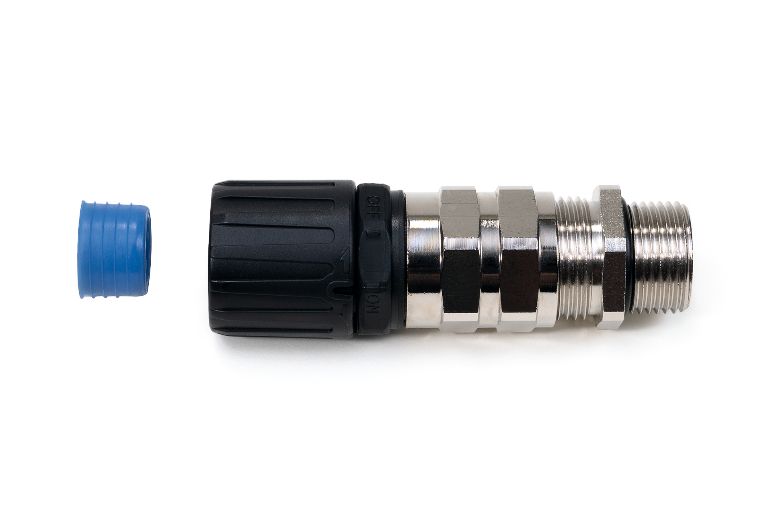

Wasserdichte Kabelverschraubungen zum Schutz vor Feuchtigkeit

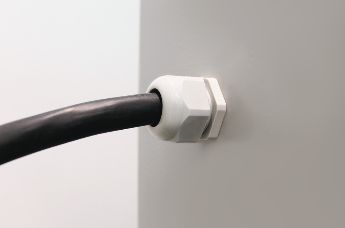

Wasserdichte Kabelverschraubungen

Alle Kabelverschraubungen von HellermannTyton sind wasserdicht und versiegeln die Kabel. Daher werden sie häufig in Außenanwendungen oder rauen Umgebungen eingesetzt, da wasserdichte Kabelverschraubungen sicherstellen, dass die Kabel vor Witterungseinflüssen, Feuchtigkeit und sogar Salzwasser geschützt sind.

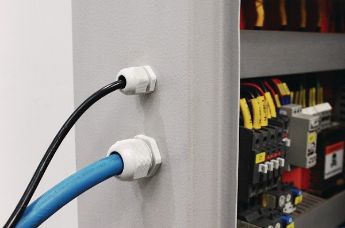

Beispiele für Anwendungen von wasserdichten Kabelverschraubungen sind:

  • Außenbeleuchtungen, Sicherheitskameras, Schaltschränke im Außenbereich
  • Marine- und Offshore-Umgebungen, auf Schiffen und Offshore-Plattformen
  • in Maschinen, Schalttafeln, Verteilerkästen und anderen Geräten in Branchen wie der verarbeitenden Industrie, dem Bergbau und der Petrochemie
  • In unterirdischen Anlagen
  • In lebensmittelverarbeitenden Betrieben, Brauereien, pharmazeutischen Betrieben

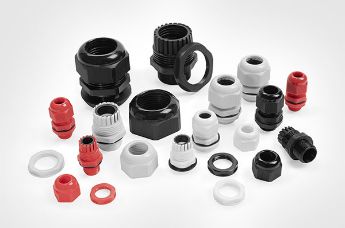

Kabelverschraubungen aus Kunststoff: Zuverlässige und langlebige Verschraubungen aus Nylon

HellermannTyton bietet Kabelverschraubungen aus Nylon an. Sie werden in verschiedenen Branchen und Umgebungen eingesetzt, in denen es auf geringes Gewicht und Kosteneffizienz ankommt. Nylon ist ein beliebtes Material für Kabelverschraubungen, da es langlebig, korrosionsbeständig und resistent gegen verschiedene Umwelteinflüsse wie Feuchtigkeit, Chemikalien und UV-Strahlung ist und hervorragende Dichtungseigenschaften bietet. Da Nylon ein isolierendes Material ist, können diese Kunststoffkabelverschraubungen zusätzliche elektrische Sicherheit bieten. Industrielle Kabelverschraubungen sind in verschiedenen Größen für unterschiedliche Kabeldurchmesser erhältlich und können sowohl im Innen- als auch im Außenbereich eingesetzt werden.

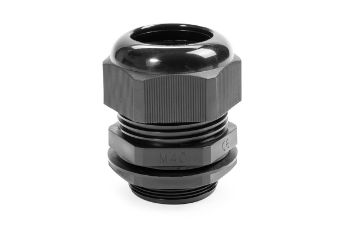

Kabelverschraubungen aus Kunststoff und Nylon

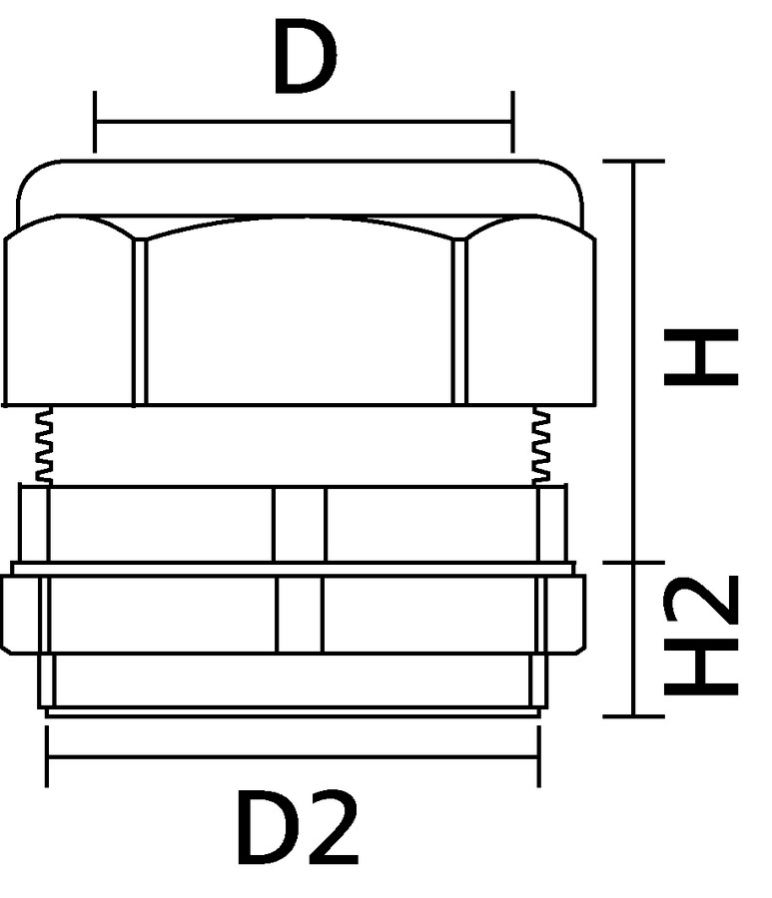

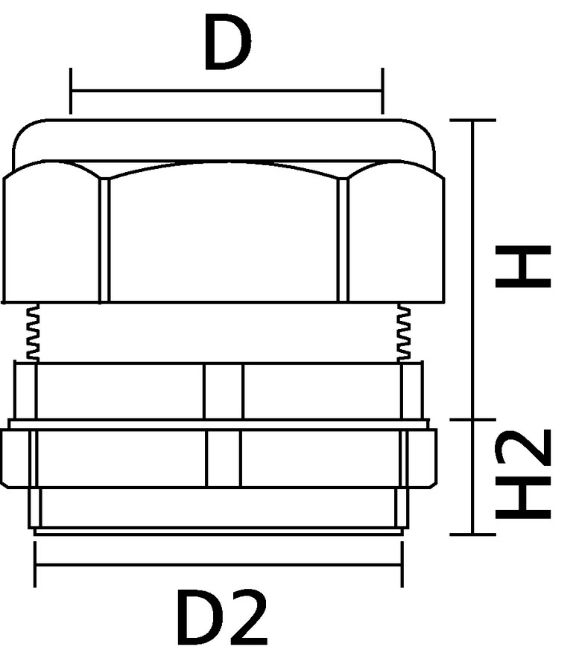

Die technische Zeichnung zeigt eine Kabelverschraubung aus Kunststoff im Querschnitt. Zur Bestimmung der richtigen Größe der Kabelverschraubung, um eine ordnungsgemäße Montage und Abdichtung zu gewährleisten, sind der Gesamtdurchmesser des oberen Teils (D), die Höhe des unteren Teils (H), der Durchmesser des unteren Teils (D2) und die Höhe des unteren Teils der Kabelverschraubung (H2) von wesentlicher Bedeutung.

Kabelverschraubungen mit verschiedenen Gewindeoptionen bringen Vielseitigkeit in elektrische Projekte

HellermannTyton Kabelverschraubungen können in einer Vielzahl von industriellen Anwendungen eingesetzt werden, da sie in drei Gewindearten erhältlich sind: mit festem Außengewinde, drehbarem Außengewinde und drehbarem Flansch.

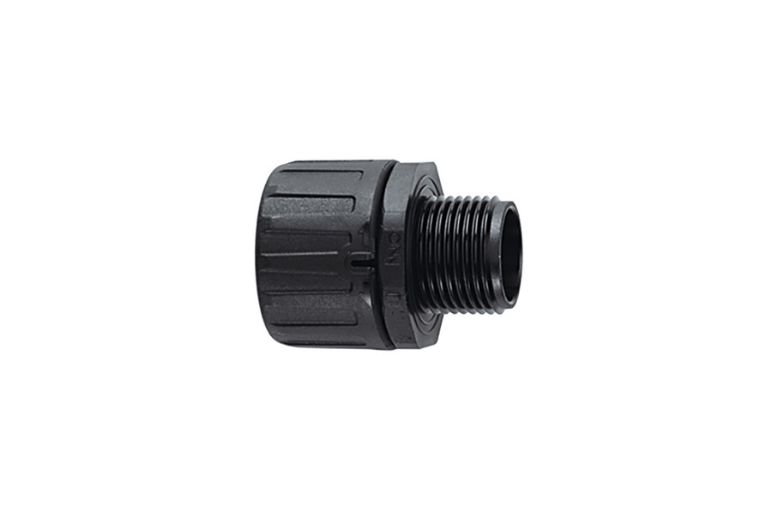

Kabelverschraubungen mit festem Außengewinde

Kabelverschraubungen mit festem Außengewinde

Bei Kabelverschraubungen mit festem Außengewinde sind die Außengewinde des Verschraubungskörpers fest mit dem Verschraubungskörper verbunden oder vergossen. Die Gewinde können während der Installation nicht unabhängig vom Verschraubungskörper gedreht oder geschwenkt werden. Beim Einbau der Verschraubung in eine Schalttafel oder ein Gehäuse dreht sich der gesamte Verschraubungskörper, um die Gewinde an der Gegenfläche festzuziehen.

Die Hauptvorteile von festen Außengewinden sind:

  • Einfache und kostengünstige Konstruktion
  • Der Dichtungsmechanismus kann zuverlässig positioniert und gewartet werden, wodurch eine konstante und wirksame Abdichtung gegen Umwelteinflüsse wie Staub, Feuchtigkeit oder Gase gewährleistet wird
  • Feste Außengewinde machen das Einstellen oder Ausrichten von Gewinden während der Montage überflüssig und rationalisieren den Prozess

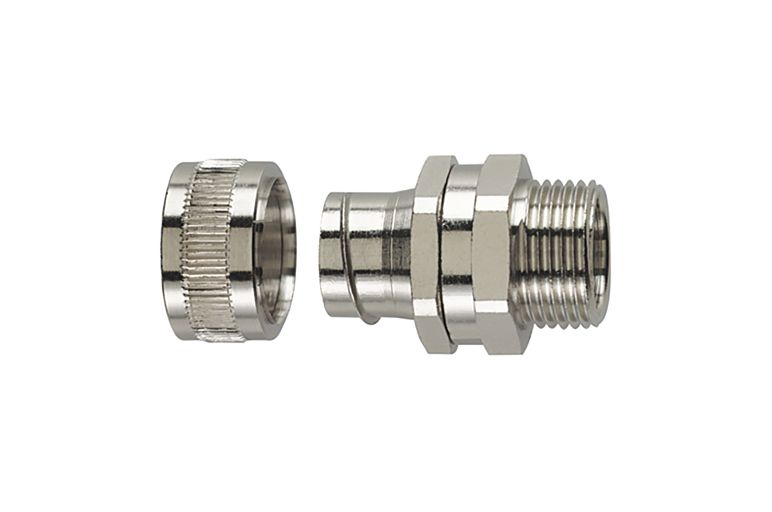

Kabelverschraubungen mit drehbarem Außengewinde

Kabelverschraubungen mit drehbarem Außengewinde

Kabelverschraubungen mit festem Außengewinde können mehr Platz bei der Installation erfordern, da sich der gesamte Verschraubungskörper beim Anziehen dreht. Wenn mehr Flexibilität und Komfort bei der Installation erforderlich ist, können Kabelverschraubungen mit drehbarem Außengewinde verwendet werden. Diese haben Außengewinde, die unabhängig vom Verschraubungskörper gedreht oder geschwenkt werden können. Der Verschraubungskörper bleibt stationär, während sich bei der Montage nur die Außengewinde drehen, was das Festziehen der Verschraubung auf der Gegenfläche erleichtert, ohne dass der gesamte Verschraubungskörper gedreht werden muss.

Die wichtigsten Vorteile von Kabelverschraubungen mit drehbarem Außengewinde:

  • Leichteres Ausrichten auf die Kabeleinführung, insbesondere bei engen oder ungünstigen Platzverhältnissen
  • Die drehbaren Außengewinde ermöglichen eine einfache Justierung zum Ausgleich von Fluchtungsfehlern
  • Die Möglichkeit, die Ausrichtung der Verschraubung anzupassen, trägt dazu bei, die Belastung der Kabel während der Installation zu verringern

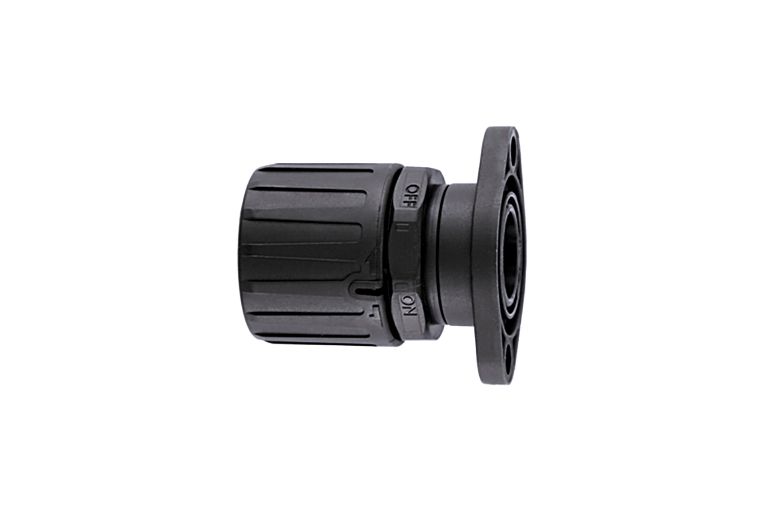

Kabelverschraubungen mit drehbarem Flansch

Kabelverschraubungen mit drehbarem Flansch

Kabelverschraubungen mit drehbarem Flansch kombinieren die Eigenschaften von drehbaren Außengewinden mit einer zusätzlichen Flanschkomponente. Der Flansch ist eine flache oder leicht gewölbte Platte aus Metall oder Kunststoff, die am Verschraubungskörper angebracht ist. Er bietet eine Montagefläche für die sichere Befestigung der Kabelverschraubung an einer Platte oder einem Gehäuse.

Während der Installation ermöglicht der drehbare Flansch, dass der Verschraubungskörper stationär bleibt, während sich nur die Außengewinde drehen. Dies erleichtert das Anziehen der Kabelverschraubung an der Gegenfläche, ohne dass der gesamte Verschraubungskörper gedreht werden muss. Sobald die Außengewinde angezogen sind, kann der Flansch mit Schrauben oder anderen Befestigungselementen an der Schalttafel oder dem Gehäuse befestigt werden, wodurch eine stabile und sichere Montageanordnung entsteht.

FAQ – Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Kabelverschraubung und einer Kabelendverbindung?

Kabelverschraubung und Kabelendverbindung sind zwei verwandte, aber unterschiedliche Begriffe im Zusammenhang mit elektrischen und elektronischen Systemen. Eine Kabelverschraubung ist ein mechanisches Bauteil, das dazu dient, das Ende eines Kabels beim Eintritt in ein Gehäuse, eine Schalttafel oder ein Gerät zu sichern und zu schützen. Kabelendverbindung bezieht sich auf den Prozess der Verbindung des Kabelendes mit einem Gerät, einem Anschluss oder einem anderen Kabel in einem elektrischen oder elektronischen System.

Welche Größe der Kabelverschraubung benötige ich?

Die Größe der erforderlichen Kabelverschraubung hängt von mehreren Faktoren ab, wie z. B. dem Durchmesser des verwendeten Kabels, den Spezifikationen des Geräts oder des Gehäuses, in das die Kabelverschraubung eingebaut werden soll, und allen geltenden Industrienormen oder -vorschriften. Lesen Sie das Datenblatt oder die technischen Daten der Kabelverschraubung, die Sie verwenden möchten. Kabelverschraubungen sind in der Regel für einen bestimmten Kabeldurchmesserbereich ausgelegt, der in der Produktdokumentation angegeben sein sollte.

Welche Arten von Kabelverschraubungen gibt es?

Es gibt verschiedene Arten von Kabelverschraubungen, die jeweils für spezifische Anforderungen und Anwendungsbedürfnisse ausgelegt sind. Die gängigste Art sind Kabelverschraubungen mit Gewinde. Sie verfügen über einen Gewindeeingang, mit dem sie in eine passende Gewindebohrung in einem Gehäuse oder einer Schalttafel eingeschraubt werden können. Kabelverschraubungen bieten eine sichere und zuverlässige Verbindung und sind in verschiedenen Materialien wie Kunststoff, Messing, Edelstahl und Aluminium erhältlich.

Wie funktionieren Kabelverschraubungen?

Kabelverschraubungen sichern und schützen die Enden elektrischer Leitungen an den Einführungspunkten durch ein Dichtelement, eine Gegenmutter und eine Klemmverschraubung. Die Dichtung besteht in der Regel aus Gummi und bildet einen dichten Abschluss um das Kabel, um das Eindringen von Feuchtigkeit und Staub zu verhindern. Die Gegenmutter wird auf den Körper der Verschraubung geschraubt, um diese an der Anlage zu befestigen. Die Kabelverschraubung wird um das Kabel herum angezogen, um eine Zugentlastung und gleichzeitig eine sichere Verbindung zu gewährleisten.

Wie lautet der HS-Code für Kabelverschraubungen aus Kunststoff oder Nylon?

Der am häufigsten verwendete Code des Harmonisierten Systems (HS) für Kabelverschraubungen aus Kunststoff, einschließlich Nylon, ist 8547.20. Es wird jedoch empfohlen, die neueste Fassung des HS-Kodeverzeichnisses zu konsultieren oder einen Zollagenten oder Handelsspezialisten zu Rate zu ziehen, da die Klassifizierungen gelegentlich aktualisiert werden oder spezifischen nationalen Auslegungen unterliegen können.
