Kabelschellen zur Befestigung von Kabeln und Schläuchen


Die Kabelschellen Ratchet P-Clamp optimieren Ihr Kabelmanagement

Kabelschellen aus Metall und Kunststoff haben ausgedient. Sehen Sie sich die Ratchet P-Clamp an!

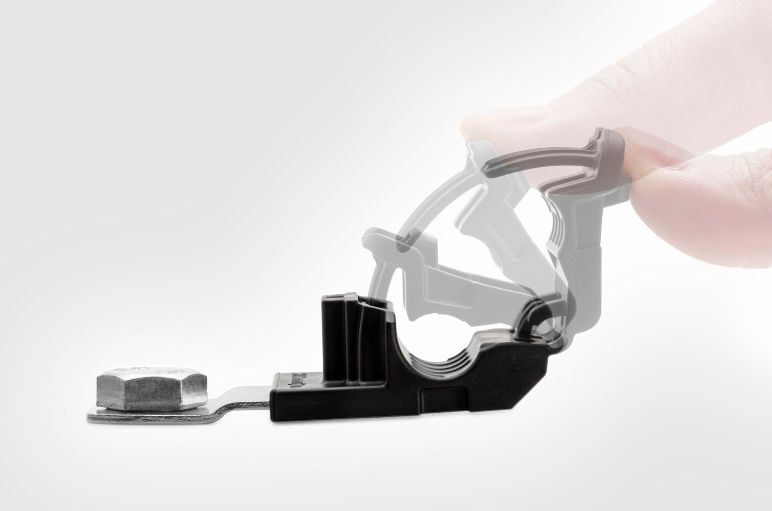

Die Ratchet P-Clamp verfügt über einen Ratschenmechanismus.

Bei HellermannTyton sind wir bestrebt, bewährte Designs zur Befestigung von Bauteilen aufzunehmen und zu verbessern. Als wir  die Anfrage nach einer flexibleren Möglichkeit zur Installation von Kabeln und Schläuchen an Baumaschinen erhielten, nahmen wir die Herausforderung an.

Wir setzten unser umfangreiches Know-how im Bereich der Kabelbinderfertigung ein, um alle mechanischen Einschränkungen der herkömmlichen Kabelschelle, von denen uns unsere Kunden berichteten, zu beseitigen.

Das Ergebnis ist die Kabelschelle Ratchet P-Clamp. Eine im höchsten Maße anwenderfreundliche, flexible und robuste Kabelschelle zur Befestigung und Fixierung von Kabeln, Drähten, Rohren und Schläuchen. Wie einen Clip können Sie sie  hunderte Male wieder öffnen und wiederverwenden.

Das Design macht den Unterschied: So profitieren Sie von unserer Ratchet P-Clamp

Wie der Name schon vermuten lässt, haben wir die P-Schelle um einen Ratschenmechanismus ergänzt. So können Anwender die Kabelschellen unabhängig vom Befestigungsschritt fixieren. Ein großer Vorteil ist, dass Sie den Ratschenmechanismus lösen, die Schelle wieder öffnen und wiederverwenden können.

Wir haben die Eigenschaften der Ratchet P-Clamp gemäß den folgenden Nutzeranforderungen entworfen:

• Wahlfreiheit: separate Schritte für Vor- und Endmontage
• Einfache Installation: mit einer Hand zu verschließen

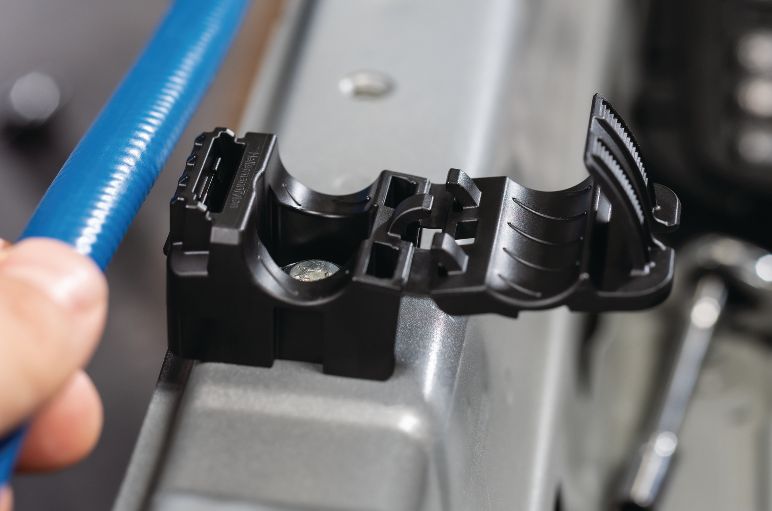

• Quetschen eliminieren: das Bündel wird automatisch zentriert
• Wieder zu öffnen, wiederverwendbar: einfaches Lösen mit einem Schlitzschraubendreher
• Reduzierung des Teilebestands: vier flexible Größen (6,2–51 mm Durchmesser)
• Flexibel konfigurierbar: verschiedene Montageplattenabmessungen erhältlich
• Maximale Haltbarkeit: schlagzähes UV-beständiges PA66 und rostfreier Stahl
• Optionale Extras: weiche Einlagen und eine Anzugshilfe für Wiederholgenauigkeit beim Anziehen mit einem EVO-Werkzeug

Vorteile

Vorteil 1: Sie können die Kabelschellen vormontieren, bevor Sie sie schließen

Mit der Ratchet P-Clamp können Sie jetzt den gewünschten Verlauf Ihrer Kabel, Rohre oder Schläuche festlegen, noch bevor sie geliefert werden!

Mit diesem zweistufigen Vorgang haben Sie auch die Freiheit, die Befestigung und die Fixierung zeitlich oder zwischen verschiedenen Installateuren oder Auftragnehmern aufzuteilen. Alternativ können Sie  die Schelle auch am Kabelsatz befestigen, bevor er eingebaut wird.

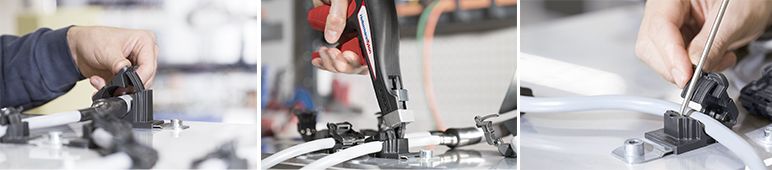

Die Ratchet P-Clamp kann problemlos mit einer Hand auf den optimalen Durchmesser geschlossen werden. Das hörbare Klicken bestätigt dem Anwender, dass die Schelle fest verschlossen ist. In unserem Videoclip sehen Sie, wie leicht die Arbeit von der Hand geht.

Die Kabelschellen erfüllen auch die Qualitätsanforderungen von Verfahrenstechnikern. Eine optionale Anzugshilfe und ein Verarbeitungswerkzeug der EVO-Serie  von HellermannTyton erlauben es den Installateuren, die P-Schelle jedes Mal mit genau der gleichen Spannung zu verschließen.

Vorteil 2: Sie können die Kabelschellen zu Wartungszwecken jederzeit wieder öffnen

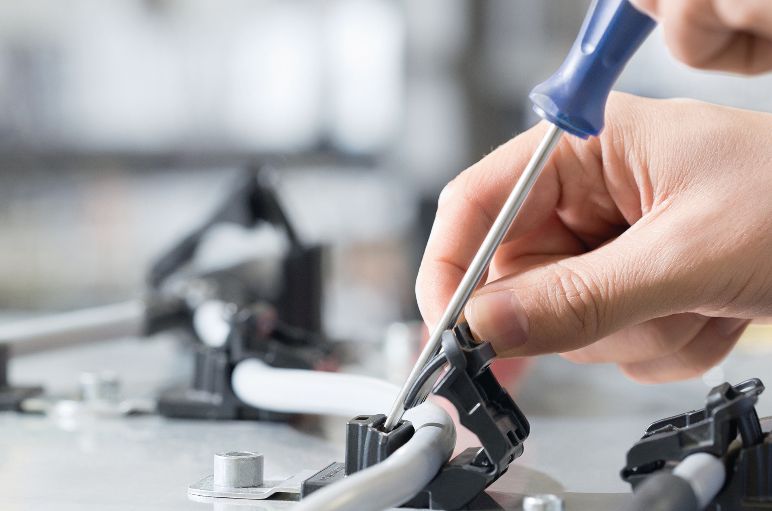

Mit der Ratchet P-Clamp ist das ein Kinderspiel.

Im Unterschied zu Omega-Clips, Kabelhaltern mit Steckanker oder zweiteiligen Befestigungsschellen aus Kunststoff kann die Ratchet P-Clamp  geöffnet werden, ohne dass das Leitungsbündel  komplett demontiert werden muss.

Ein immenser Vorteil für Wartungstechniker, speziell wenn Kabelsätze angepasst oder geändert werden müssen, damit sie an neue Verbindungspunkte passen.

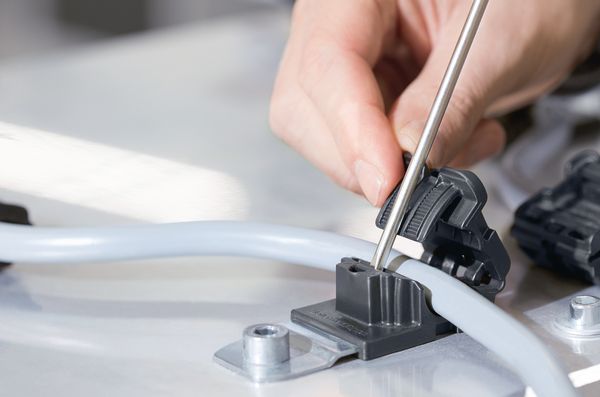

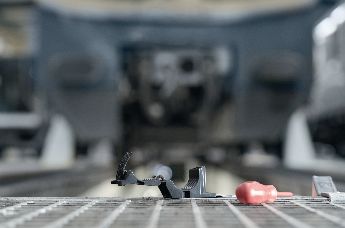

Führen Sie einfach einen Schlitzschraubendreher in den Schlitz ein und hebeln Sie den Ratschenverschluss heraus. Die Materialien wurden so ausgelegt, dass Sie die Schelle immer wieder öffnen und wiederverwenden können.

Vorteil 3: Reduzieren Sie die Anzahl von Kabelschellen und Clips in Ihrem Bestand

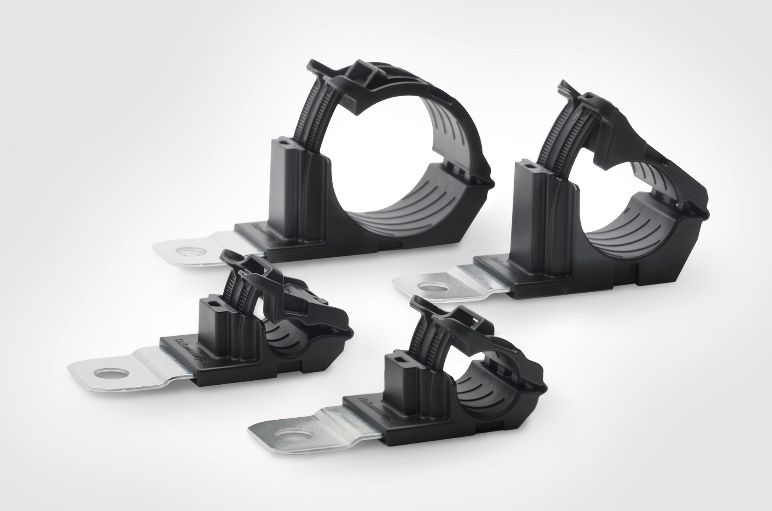

Mit der Ratchet P-Clamp reduzieren Sie die Anzahl von Schellen und Clips in Ihrem Bestand; sie ist in vier Größen lieferbar.

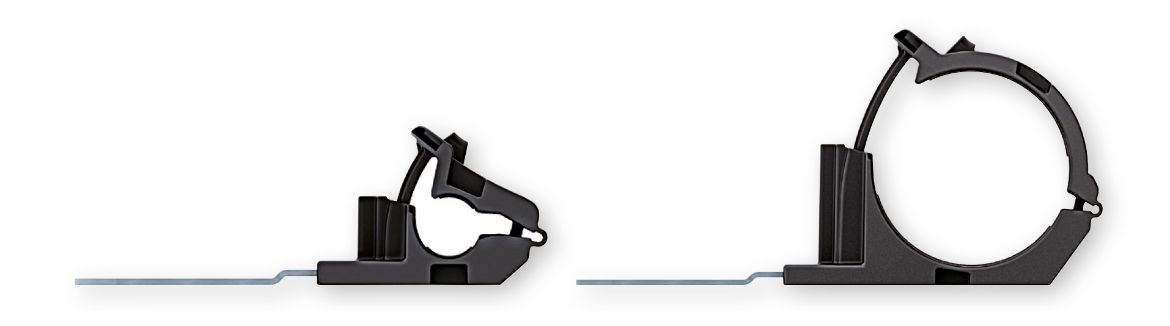

Die Kabelschellen Ratchet P-Clamp sind in vier Größen lieferbar, die alle individuell einstellbar sind.

Der Teilebestand kann erheblich reduziert werden und Installateure müssen nicht mehr ein großes Sortiment verschiedener Schellen mit festen und unflexiblen Durchmessern bei sich tragen.

Mit lediglich vier Ratchet P-Clamps und optionalen weichen Einsätzen kommen Sie ohne dutzende von Aluminiumschellen oder Kunststoff-P-Clips zurecht.

Konfigurationen

Alle vier Kabelschellen (für Bündeldurchmesser von 6,2 bis 51 mm) lassen sich problemlos an einem einzigen Montagepunkt kombinieren.

Die verzinkten Edelstahl-Montageplatten sind in verschiedenen Längen und mit vier verschiedenen Montagelochdurchmessern erhältlich (M6, M8, M10 und M12).

Die stabilen Edelstahl-Montageplatten sind außerdem in vier verschiedenen Winkeln (um 180° und 90° versetzt oder um 30° und 15° abstehend) lieferbar. So können mehrere Befestigungsschellen an einem Montagepunkt kombiniert werden, indem man die Montageplatten übereinander montiert. Die Montage der Kabelschelle ist denkbar einfach.

Dank der Vielzahl von Winkeln, Montageplattenlängen und -abmessungen bei der Ratchet P-Clamp ist eine unendliche Zahl von Ausrichtungen und Konfigurationen möglich. Dies sind einige der gängigsten Konfigurationen, die unsere Kunden verwenden:

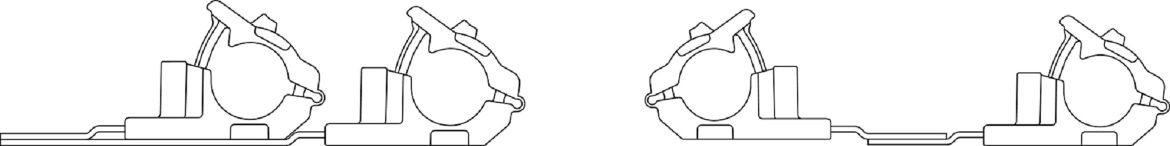

Zwei Schellen einander gegenüberliegend an einem Montagepunkt und zwei übereinander montierte Schellen an einem Montagepunkt.

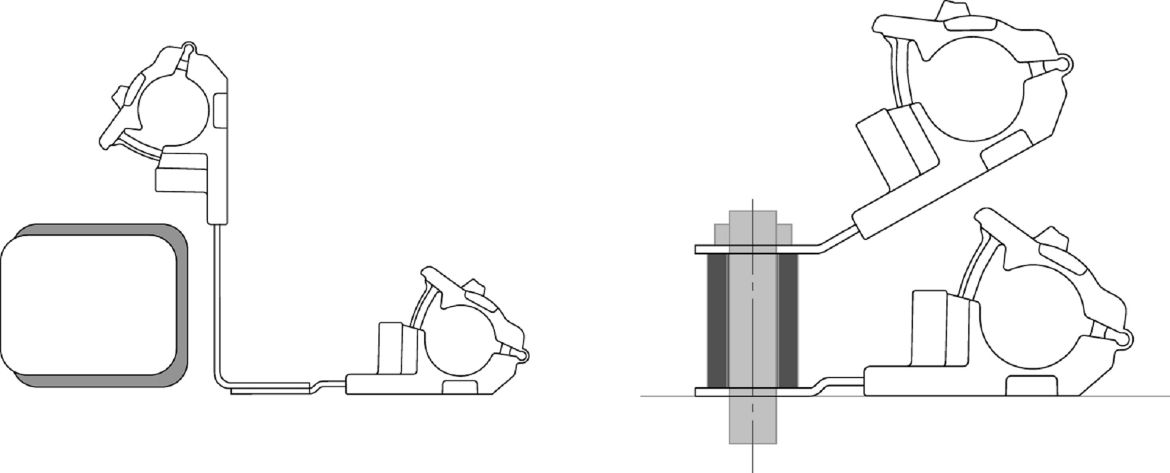

Unterschiedliche Winkel für die Umgehung von Hindernissen und zwei Schellen mit Abstandhalter an einer Schraube übereinander montiert.

Weiche Silikoneinlagen für den zusätzlichen Schutz von empfindlichen Kabelisolierungen sind ebenfalls erhältlich. Schieben Sie diese einfach in die Schellenwände, bevor Sie die Schelle schließen. Die weichen Einsätze sind viel einfacher zu verwenden als Gummidurchführungen bei Aluminium-P-Schellen.

Unsere Konstrukteure dachten sich zur Krönung noch etwas aus, was im wahrsten Sinne des Wortes die Schelle krönt!
Eine Kabelbinderaufnahme am Kopf der P-Schelle, an dem problemlos Schläuche oder Leitungen mit herkömmlichen Kabelbindern befestigt werden können. So ist es jetzt ganz einfach, mehrere Kabelbündel parallel oder an Rohren und Schläuchen entlang zu führen.

Sehen Sie sich diese praktische Funktion im Einführungsvideo an:

Wo werden Ratchet P-Clamps eingesetzt?

Erneuerbare Energien, digitale Informationssysteme und die Elektronik dahinter entwickeln sich in jedem Bereich unseres Lebens stetig weiter. Dementsprechend nimmt auch die Komplexität von Verdrahtungsschemas zu.

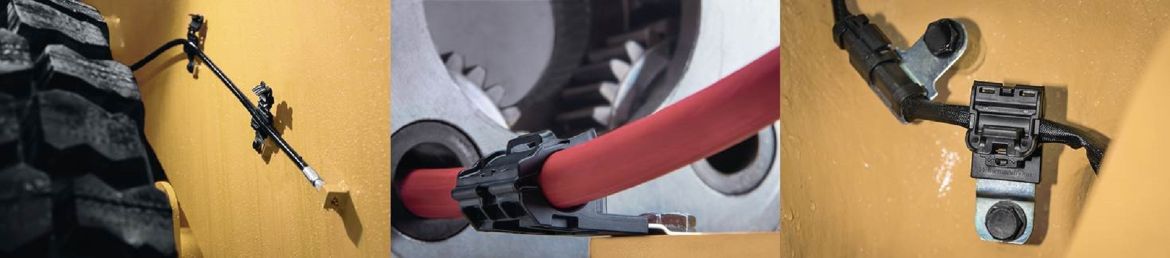

Die Ratchet P-Clamp wird von unseren Kunden bei Photovoltaikanlagen und in den Türmen von Windkrafträdern, in Eisenbahnzügen, auf Schiffen und bei Schwerlastfahrzeugen aller Art, wie Mobilkränen und Landwirtschaftsmaschinen, verwendet.

Lesen Sie unsere Blog-Geschichte und erfahren Sie mehr darüber, wie unsere Kunden die Ratchet P-Clamp in ihren Anlagen einsetzen.

Die Befestigungsschelle ist stabil,  wiederverwendbar, und sie lässt Sie nicht im Stich – auch nicht in anspruchsvollen Umgebungen oder bei Temperaturen zwischen –40 und +105 °C.



Auswahlhilfe

Wie man die richtige Ratchet P-Clamp für seine Installation auswählt

Mit der Ratchet P-Clamp bietet HellermannTyton Ihnen maximale Freiheit bei der Konfiguration Ihrer Kabel- und Schlauchführung, genau so, wie Sie sie benötigen. Es sind keine Kompromisse nötig.
In dieser Anleitung erfahren Sie, wie Sie die richtige Ratchet P-Clamp für Ihre Anwendung auswählen.

1: Wie groß ist der Durchmesser Ihres Bündels?

Sie können zwischen vier Größen von klein (A) bis groß (D) wählen:

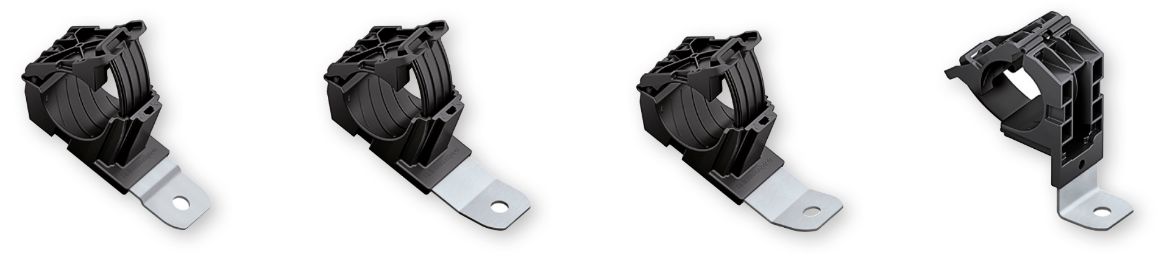

2. Um welchen Winkel müssen Sie das Bündel führen?

Ratchet P-Clamps von HellermannTyton sind in gerader 180°- sowie in abgewinkelter 15°-, 30°- und 90°-Ausführung erhältlich.

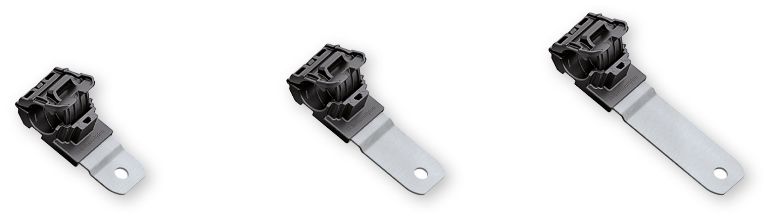

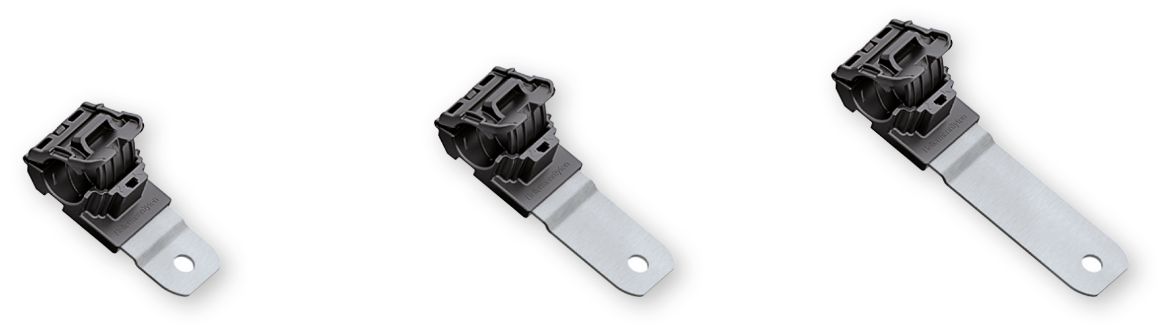

3. Welche Montageplattenlänge benötigen Sie?

Wählen Sie zwischen kurzer, mittellanger und langer Edelstahl-Montageplatte.
Beachten Sie bitte, dass die Löcher immer gleich weit von der Schellenmitte entfernt sind, dass aber einige Winkelausführungen nicht in allen drei Längen erhältlich sind.

4. Welchen Lochdurchmesser benötigen Sie für Ihren Montagepunkt?

Da Ratchet P-Clamps im Hinblick auf Hochleistungsanwendungen konstruiert worden sind, bieten wir vier verschiedene Lochdurchmesser für Standard-Schraubengrößen an. Sie haben die Wahl zwischen:

  • M6 (6 mm)
  • M8 (8 mm)
  • M10 (10 mm)
  • M12 (12mm)

Alle unsere Clips

Unser komplettes Sortiment von Kabelschellen und -clips

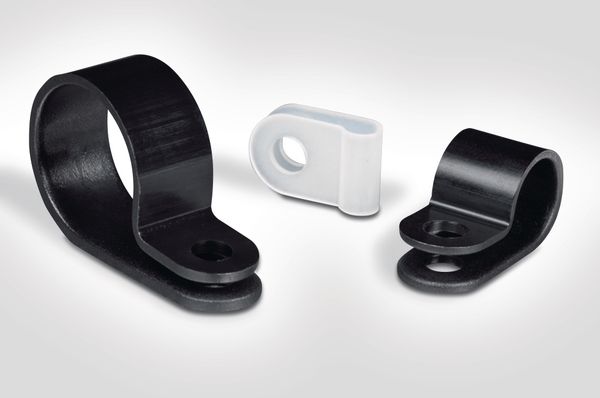

Kunststoff- und Metall-P-Schellen

Kabelschellen sind eine kostengünstige Möglichkeit zur Befestigung von Kabelbündeln – häufig parallel zu Schläuchen oder Rohrleitungen. Herkömmliche P-Schellen sind Clips, die in einem Stück aus Metall oder Kunststoff hergestellt werden und die Stromkabel, Hydraulikschläuche oder Rohre auf ihrem Weg mechanisch festhalten.


Ob sie aus Stahl, Aluminium oder Nylon (Polyamid 6.6) gefertigt werden, diese Montageschellen haben alle eines gemeinsam: Im geschlossenen Zustand sehen sie von der Seite aus wie der Buchstabe „P“, woher auch ihr Name rührt.

Was ist eine P-Schelle oder ein P-Clip? Wie funktionieren sie?



P-Schellen halten Kabel und Schläuche fest und tragen dazu bei, Maschinen, Fahrzeuge und Anlagen funktionsfähig zu halten. Sie halten Drähte, Kabel oder Schläuche mechanisch zusammen und sind an einem Ankerpunkt befestigt – für gewöhnlich mit einer Schraube oder einem Bolzen.

Produktingenieure bei HellermannTyton beschlossen, dass es an der Zeit war, die Konstruktion der P-Schelle weiterzuentwickeln – speziell für Kunden mit Hochleistungsanforderungen. Inhärente konstruktive Einschränkungen der herkömmlichen P-Schelle sind unter anderem:

• Die Klemme ist nicht fest verschlossen, solange die Befestigungsschraube bzw. der Befestigungsbolzen nicht verschraubt ist.
• Der Durchmesser der P-Schelle ist nicht flexibel, daher muss man zahlreiche Größen bereithalten.
• Drähte können durch schlecht sitzende oder unsachgemäß ausgerichtete Schellen beschädigt werden.
• Herkömmliche P-Schellen können nur wieder geöffnet werden, indem man die gesamte Baugruppe demontiert.

Unsere Lösung für die Forderungen von Industriekunden nach einer robusten Kabelschelle, die an verschiedene Bündeldurchmesser angepasst werden kann, ist die Ratchet P-Clamp.

Dennoch sind herkömmliche P-Schellen aus dem Kabelmanagement nicht wegzudenken

Wir wissen, dass es sich bei der Auswahl von Kabelschellen und -clips oft verhält wie bei der Wahl zwischen einem einfachen Schnürsenkel und der komplizierten Schnalle an einem Skistiefel. Sie eignen sich perfekt für die zu erfüllende Aufgabe. Es kommt eben auf die konkrete Anwendung an.

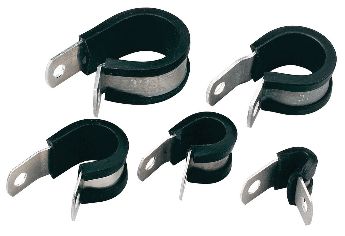

Aluminium P-Clamp ALU10C

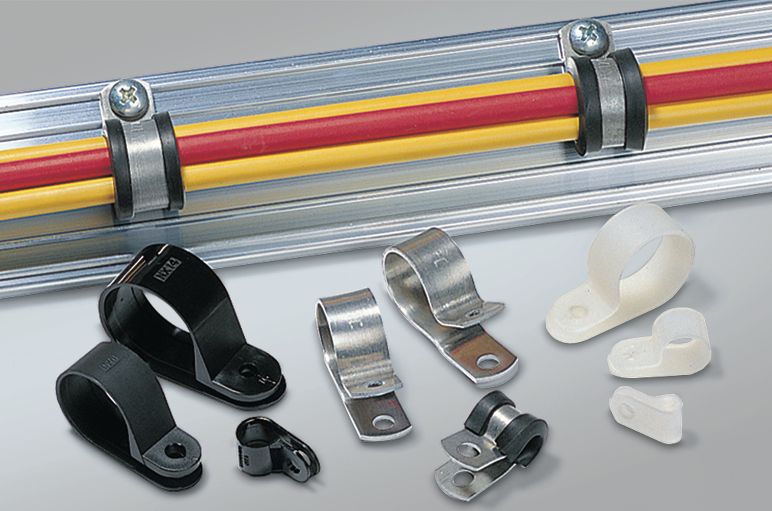

Sie suchen nach der herkömmlichen Kabelschelle? Dann schauen Sie sich doch unser umfangreiches Sortiment an konventionellen Metallschellen, Kunststoffclips und P-Schellen an.


Übrigens bieten wir auch Bindegarn und Wickelband  an, falls Sie danach suchen.
