ersetzt Vorgängerprodukt : T1-EF-80X80

PVC-Kanal mit schmaleren Stegen und Schlitzen, zusätzliche Haltenase HTWD-PN-80X80

HTWD-PN (metrisch) für kleinere Kabeldurchmesser, Artikelnummer: 184-10228

Eigenschaften

  • Besonders schmale Stege und Schlitze für kleinere Kabeldurchmesser
  • Glatte, gratfreie Kanten schützen Anwender und Kabel
  • Gratfreies Entfernen von Stegen und Wandsegmenten durch Sollbruchstellen
  • Einfache und sichere Befestigung von Zubehör durch Montagepunkte
  • Haltebügel und weiteres Zubehör ragen nicht störend aus dem Kanalboden hervor
  • Sicherer Sitz des Deckels auch unter schwierigen Bedingungen wie vertikale Montage und Vibration
  • Seitlich bündige Deckel für eine optimale Platzausnutzung. Die HTWD-PN Verdrahtungskanäle sind daher auch mit Deckel engstehend zu montieren
  • Zusätzliche Haltenase ab einer Höhe von 80 mm, die ein Verrutschen der Kabel verhindert

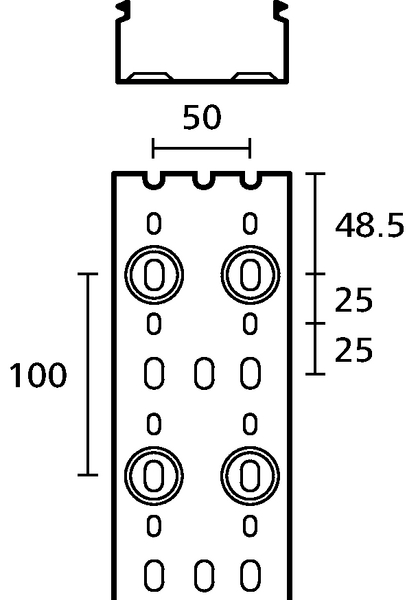

  • Bodenlochung nach DIN EN 50085

Zulassungen und Normen

Anwendung

Die HTWD-PN Verdrahtungskanäle werden in Schaltschränken und Schaltanlagen verwendet und eignen sich sehr gut für Kabel mit kleinerem Querschnitt.

HTWD-PN (metrisch) für kleinere Kabeldurchmesser ist für folgende Industrie-Branchen geeignet

Ausführung der Seitenwand geschlitzt
Befestigungsart schrauben
Bezeichnung VERDRAHTUNGSKANAL
Bitte beachten ersetzt Vorgängerprodukt : T1-EF-80X80
Farbe Grau (GY)
Inhalt 24m
Kriechstromfest Ja
Kurzbeschreibung (BMEcat) Verdrahtungskanal 80x80 mm, 2000 mm, PVC, grau
Lokaler Typ HTWD-PN-80x80
Menge per m
Produktbezeichnung HTWD-PN-80X80-PVC-GY
Produktfamilie HTWD-PN (metrisch) für kleinere Kabeldurchmesser
Produktgruppe PVC-Kanal mit schmaleren Stegen und Schlitzen, zusätzliche Haltenase
Verarbeitungswerkzeug 4FTOOL
Breite (W) 80mm
Breite (W2) 4mm
Höhe (H) 80mm
Länge (L) 2m
Nutzbarer Querschnitt 5198mm²
Stegbreite (W3) 6mm
Betriebstemperatur - °C -5 °C bis +65 °C
Brandschutzeigenschaften UL94 V0
ELV konform Ja
Gefahrgut Nein
Material Polyvinylchlorid (PVC)
Selbstverlöschend Ja
UL File Nummer E357929
Zulassungen/Normen
Zulassungen/Normen ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B
EAN / GTIN 4031026567587
Gewicht 0.8kg
Mindestbestellmenge 24
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.288m
Verpackung 3 - Gewicht (kg) 19.7kg
Verpackung 3 - Höhe (m) 0.202m
Verpackung 3 - Länge (m) 2.03m
Verpackung 3 - Menge 24
Verpackung 3 - Volumen (m³) 0.1181
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 257.4kg
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 288
ETIM60Key EC000012
