05/12/2024

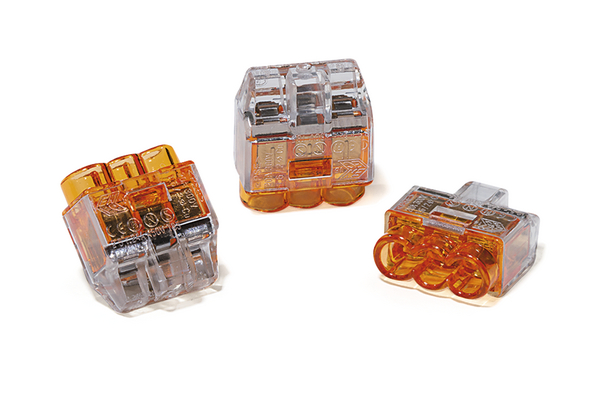

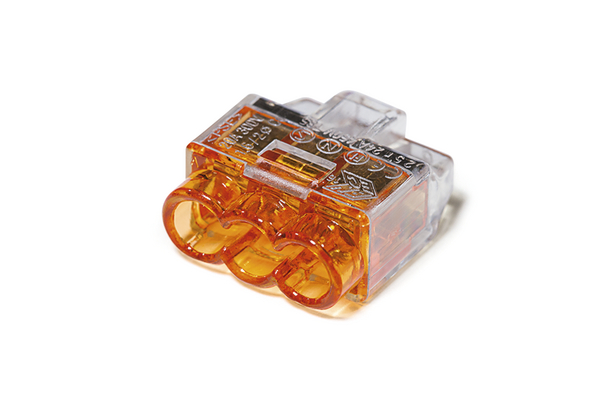

Verbindungsklemme 3 polig 0,5 - 2,5 mm² starre Leiter / 1,0 - 2,5 mm² mehradrige Leiter, orange
Art.-Nr. 148-90037 | HCPM-3-PC-CL/OG Details

  • Hochentwickelte Verbindungsklemme für die professionelle und platzsparende Kabelinstallation
  • 40 % kleiner im Vergleich zur HelaCon Plus Serie
  • Geringe Steckkräfte, spart Zeit während der Installation
  • Innovatives Design mit umschließendem Kabeleingang

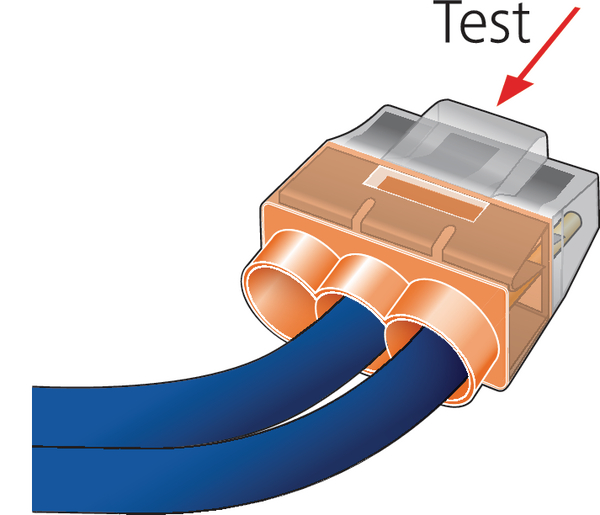

  • Prüföffnung zur Spannungsmessung auf der gegenüberliegenden Installationsseite
  • Entlastet in schwierigen Situationen wie bei der Überkopfmontage
  • Visuelle Installationskontrolle durch transparentes Gehäuse
  • Farbkodierung erleichtert die Unterscheidung der Klemmen
  • Sichere Anwendung in der Installation und Instandhaltung
  • Variobox mit 350 ausgewählten Verbindungsklemmen verfügbar
Mehr anzeigen

Industriebedarf bei HellermannTyton

Anwendung Die HelaCon Verbindungsklemmen ermöglichen eine schnelle, einfache und sichere Installation von elektrischen Leitern in der Haus- und Gebäudeinstallation. Sie können in allen Anschlussdosen, gleich ob Auf- oder Unterputz, verwendet werden. HelaCon Plus Mini eignet sich besonders, wenn eine einfache Handhabung bei gleichzeitig hohem Anspruch an die Verarbeitungssicherheit gewünscht wird.
Anzahl der Anschlüsse 3
Bestell Typ 148-90037
Farbe Orange (OG), Transparent (CL)
Geeignet für Massivleiter Ja
Geeignet für flexible Leiter Nein
Geeignet für mehrdrahtige Leiter Ja
Inhalt 100ST
Inhalt per Box
Kurzbeschreibung Verbindungsklemme 3 polig 0,5 - 2,5 mm² starre Leiter / 1,0 - 2,5 mm² mehradrige Leiter, orange
Material Polycarbonat (PC)
Produktbezeichnung HCPM-3-PC-CL/OG
Produktfamilie HelaCon Plus Mini
Produktgruppe Verbindungsklemmen - Für starre und mehradrige Leiter
Typ HCPM-3
Abisolierlänge 11mm
Breite (W) 15.1mm
Gewicht pro Einheit (netto) 0.00165kg
Höhe (H) 7.70mm
Kabelquerschnitt (VDE) 0,5 - 2,5 mm² starre Leiter / 1,0 - 2,5 mm² mehradrige Leiter (max. 7 Einzeladern)
Kabelquerschnitt (cULus) 12-22 AWG Sol. Cu / 14-22 AWG Tin-dipped Str. Cu
Länge (L) 16.5mm
Nennspannung 600V
Nennstrom 24A
Tiefe (D) 16.5mm
Betriebstemperatur -30 °C bis +85 °C
Brandschutzeigenschaften UL94 V0
CE konform Nein
ELV konform Ja
Gefahrgut Nein
Halogenfrei Ja
ROHS konform Ja
UL File Internet Link Link
UL File Nummer E316080
UL Listung Ja
UL Listung (gültig in USA) Ja
UV-beständig Nein
Zertifiziert nach CSA Nein
Zulassungen/Normen
Zulassungen/Normen 2006/65/EC, ANSI/UL 486-A, ANSI/UL 486-B, ANSI/UL 486-C, cULus, DIN EN 60998-2-2:2005-03, EN 60998-2-2:2004, EN 60998-2-2:201, ENEC, NF EN 60695-2-10 (2013), NF EN 60695-2-11 (2014)
EAN / GTIN 4031026530604
Mindestbestellmenge 100
Ursprungsland CN
Verpackung 1 - Beschaffenheit Karton
Verpackung 1 - Breite, gefüllt (m) 0.05m
Verpackung 1 - Gewicht (kg) 0.181kg
Verpackung 1 - Höhe (m) 0.099m
Verpackung 1 - Länge (m) 0.075m
Verpackung 1 - Menge 100
Verpackung 1 - Volumen (m³) 0.00037
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.25m
Verpackung 3 - Gewicht (kg) 11.903kg
Verpackung 3 - Höhe (m) 0.32m
Verpackung 3 - Länge (m) 0.37m
Verpackung 3 - Menge 6300
Verpackung 3 - Volumen (m³) 0.0296
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 342.381kg
Verpackung 4 - Höhe (m) 1.104m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 170100
Verpackung 4 - Volumen (m³) 1.06
Zollwarentarif Nr. 85369010
ETIM 7.0 EC000446
ETIM 8.0 Key EC000446
ETIM 9.0 Key EC000446
UNSPSC Code 39131707
