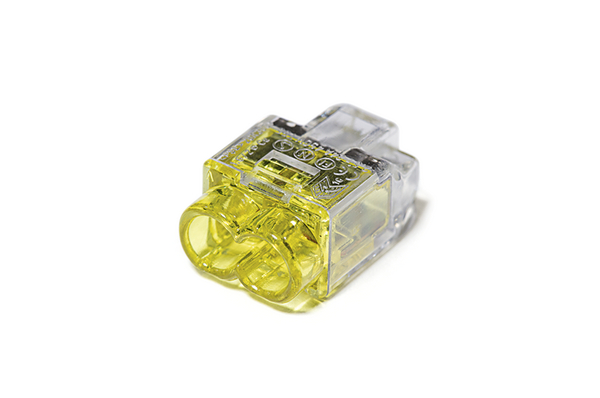

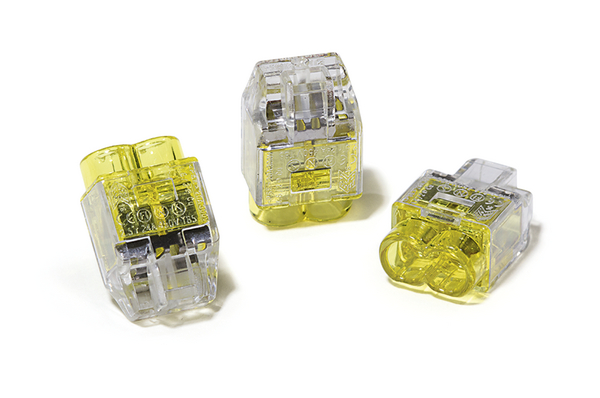

Verbindungsklemmen - Für starre und mehradrige Leiter HCPM-2

HelaCon Plus Mini, Artikelnummer: 148-90036

Eigenschaften

  • Hochentwickelte Verbindungsklemme für die professionelle und platzsparende Kabelinstallation
  • 40 % kleiner im Vergleich zur HelaCon Plus Serie
  • Geringe Steckkräfte, spart Zeit während der Installation
  • Innovatives Design mit umschließendem Kabeleingang

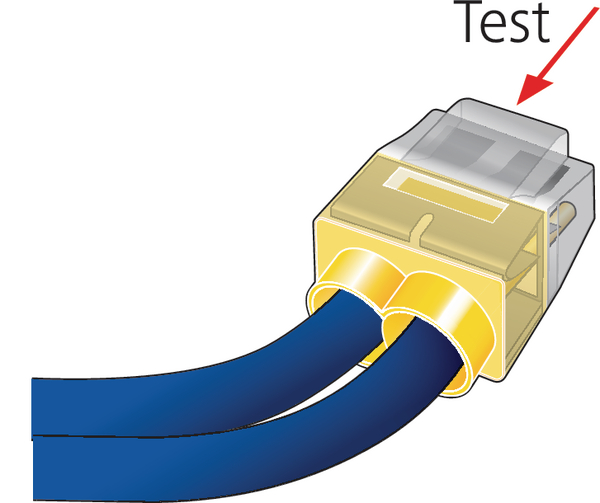

  • Prüföffnung zur Spannungsmessung auf der gegenüberliegenden Installationsseite
  • Entlastet in schwierigen Situationen wie bei der Überkopfmontage
  • Visuelle Installationskontrolle durch transparentes Gehäuse
  • Farbkodierung erleichtert die Unterscheidung der Klemmen
  • Sichere Anwendung in der Installation und Instandhaltung
  • Variobox mit 350 ausgewählten Verbindungsklemmen verfügbar

Zulassungen und Normen

Anwendung

Die HelaCon Verbindungsklemmen ermöglichen eine schnelle, einfache und sichere Installation von elektrischen Leitern in der Haus- und Gebäudeinstallation. Sie können in allen Anschlussdosen, gleich ob Auf- oder Unterputz, verwendet werden. HelaCon Plus Mini eignet sich besonders, wenn eine einfache Handhabung bei gleichzeitig hohem Anspruch an die Verarbeitungssicherheit gewünscht wird.

HelaCon Plus Mini ist für folgende Industrie-Branchen geeignet

Anzahl der Anschlüsse 2
Farbe Transparent (CL), Gelb (YE)
Geeignet für flexible Leiter Nein
Geeignet für Massivleiter Ja
Geeignet für mehrdrahtige Leiter Ja
GLOBAL PART DESCRIPTION HCPM-2-PC-CL/YE
Inhalt 150Stk.
Kurzbeschreibung (BMEcat) Verbindungsklemme 2 polig 0,5 - 2,5 mm² starre Leiter / 1,0 - 2,5 mm² mehradrige Leiter, gelb
Menge per Box
Produktfamilie HelaCon Plus Mini
Produktgruppe Verbindungsklemmen - Für starre und mehradrige Leiter
Abisolierlänge 11.0mm
Breite (W) 10.8mm
Höhe (H) 7.70mm
Kabelquerschnitt (cULus) 22-12 AWG Sol. Cu / 22-14 AWG Tin-dipped Str. Cu
Kabelquerschnitt (VDE) 0,5 - 2,5 mm² starre Leiter / 1,0 - 2,5 mm² mehradrige Leiter (max. 7 Einzeladern)
Länge (L) 16.5mm
Nennspannung 600V
Nennstrom 24A
Tiefe (D) 16.5mm
Betriebstemperatur - °C -30 °C bis +85 °C
Brandschutzeigenschaften UL94 V0
ELV konform Ja
Gefahrgut Nein
Halogenfrei Ja
Material Polycarbonat (PC)
UL File Nummer E316080
Zulassungen/Normen
Zulassungen/Normen 2006/65/EC, ANSI/UL 486-A, ANSI/UL 486-B, ANSI/UL 486-C, cULus, EN 60998-2-2:2004, EN 60998-2-2:201, ENEC
EAN / GTIN 4031026530598
Gewicht 0.225kg
Mindestbestellmenge 150
Verpackung 1 - Beschaffenheit Karton
Verpackung 1 - Breite (m) 0.05m
Verpackung 1 - Gewicht (kg) 0.241kg
Verpackung 1 - Höhe (m) 0.099m
Verpackung 1 - Länge (m) 0.075m
Verpackung 1 - Menge 150
Verpackung 1 - Volumen (m³) 0.00037
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.245m
Verpackung 3 - Gewicht (kg) 15.683kg
Verpackung 3 - Höhe (m) 0.32m
Verpackung 3 - Länge (m) 0.37m
Verpackung 3 - Menge 9450
Verpackung 3 - Volumen (m³) 0.029
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 444.441kg
Verpackung 4 - Höhe (m) 0.144m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 255150
Verpackung 4 - Volumen (m³) 0.138
ETIM60Key EC000446
UNSPSC Code 39131707
