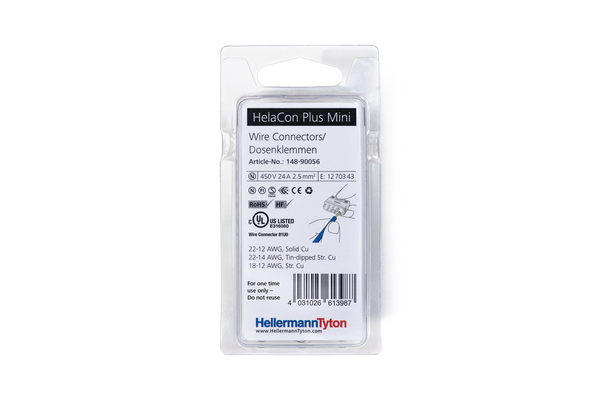

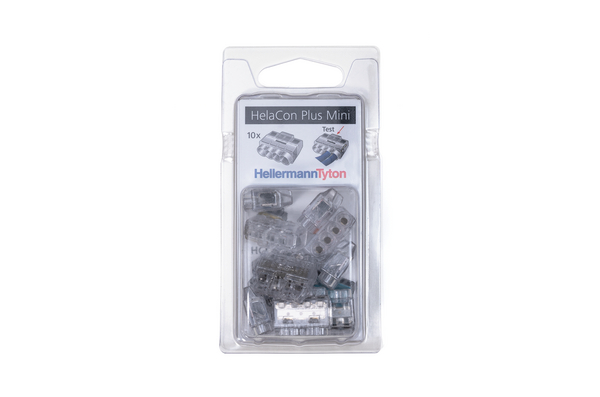

HelaCon Plus Mini Verbindungsklemme für starre und mehradrige Leiter.
Art.-Nr. 148-90056 | HCPM-4-Blister-PC-CL Details

  • Hochentwickelte Verbindungsklemme für die professionelle und platzsparende Kabelinstallation
  • 40 % kleiner im Vergleich zur HelaCon Plus Serie
  • Geringe Steckkräfte, spart Zeit während der Installation
  • Innovatives Design mit umschließendem Kabeleingang
  • Prüföffnung zur Spannungsmessung auf der gegenüberliegenden Installationsseite
  • Entlastet in schwierigen Situationen wie bei der Überkopfmontage
  • Visuelle Installationskontrolle durch transparentes Gehäuse
  • Farbkodierung erleichtert die Unterscheidung der Klemmen
  • Sichere Anwendung in der Installation und Instandhaltung
  • Variobox mit 350 ausgewählten Verbindungsklemmen verfügbar
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Die HelaCon Verbindungsklemmen ermöglichen eine schnelle, einfache und sichere Installation von elektrischen Leitern in der Haus- und Gebäudeinstallation. Sie können in allen Anschlussdosen, gleich ob Auf- oder Unterputz, verwendet werden. HelaCon Plus Mini eignet sich besonders, wenn eine einfache Handhabung bei gleichzeitig hohem Anspruch an die Verarbeitungssicherheit gewünscht wird.
Anzahl der Anschlüsse 4
Bestell Typ 148-90056
Farbe Transparent (CL)
Geeignet für Massivleiter Ja
Geeignet für flexible Leiter Nein
Geeignet für mehrdrahtige Leiter Ja
Inhalt 10ST
Inhalt per Box
Kurzbeschreibung HelaCon Plus Mini Verbindungsklemme für starre und mehradrige Leiter.
Material Polycarbonat (PC)
Produktbezeichnung HCPM-4-Blister-PC-CL
Produktfamilie HelaCon Plus Mini
Produktgruppe Verbindungsklemmen - Für starre und mehradrige Leiter
Typ HCPM-4-Blister
Abisolierlänge 11mm
Breite (W) 19.4mm
Gewicht pro Einheit (netto) 0.0019kg
Höhe (H) 7.7mm
Kabelquerschnitt (VDE) 0,5 - 2,5 mm² starre Leiter / 1,0 - 2,5 mm² mehradrige Leiter (max. 7 Einzeladern)
Kabelquerschnitt (cULus) 12-22 AWG Sol. Cu / 14-22 AWG Tin-dipped Str. Cu
Länge (L) 16.5mm
Nennspannung 450V
Nennstrom 24A
Betriebstemperatur -30 °C bis +85 °C
Brandschutzeigenschaften UL94 V0
ELV konform Ja
Gefahrgut Nein
Halogenfrei Ja
ROHS konform Ja
UL File Internet Link Link
UL File Nummer E316080
Zulassungen/Normen
Zulassungen/Normen 2006/65/EC, ANSI/UL 486-A, ANSI/UL 486-B, ANSI/UL 486-C, DIN EN 60998-2-2:2005-03, EN 60998-2-2:2004, ENEC, NF EN 60695-2-10 (2013), NF EN 60695-2-11 (2014)
EAN / GTIN 4031026613987
Mindestbestellmenge 10
Ursprungsland CN
Verpackung 1 - Beschaffenheit Packung
Verpackung 1 - Breite, gefüllt (m) 0.055m
Verpackung 1 - Gewicht (kg) 0.019kg
Verpackung 1 - Höhe (m) 0.03m
Verpackung 1 - Länge (m) 0.15m
Verpackung 1 - Menge 10
Verpackung 1 - Volumen (m³) 0.00025
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.245m
Verpackung 3 - Gewicht (kg) 3.92kg
Verpackung 3 - Höhe (m) 0.32m
Verpackung 3 - Länge (m) 0.37m
Verpackung 3 - Menge 1800
Verpackung 3 - Volumen (m³) 0.029
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 126.84kg
Verpackung 4 - Höhe (m) 1.104m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 48600
Verpackung 4 - Volumen (m³) 1.06
Zollwarentarif Nr. 85369010
ETIM 7.0 EC000446
ETIM 8.0 Key EC000446
ETIM 9.0 Key EC000446
