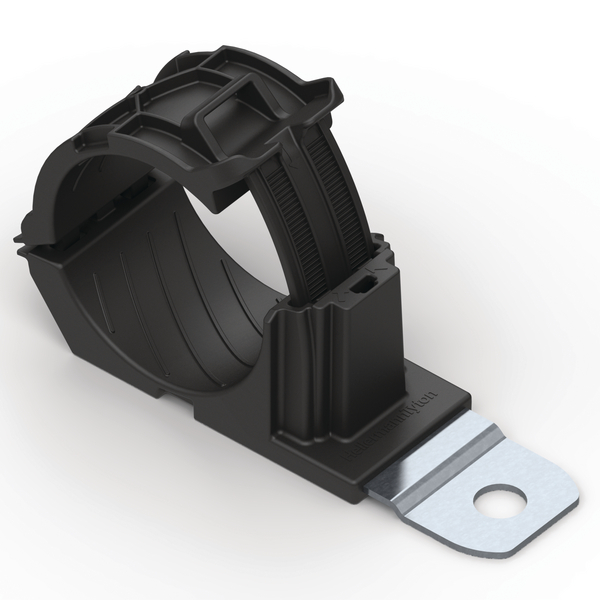

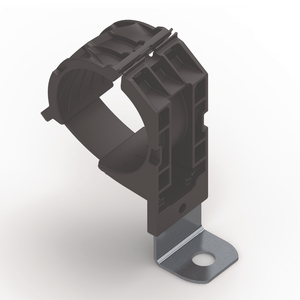

Kabelschelle kurz, Ø8.31 mm, Dmin=36.0mm, Dmax=51.0mm, 180°, schwarz, 160ST
Art.-Nr. 151-01499 | RCD180SM8-PA66HIRHSUV/ST/ZN-BK Details

  • Für Bündeldurchmesser von 35,1 mm bis zu 51,0 mm geeignet
  • Einteiliger Ratschenverschluss ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage
  • Vielfältige Konfigurationsmöglichkeiten decken ein großes Spektrum an Durchmessern und Anwendungen ab
  • Lagerbestände können reduziert werden
  • Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden
  • Unkomplizierte Lösefunktion zur schnellen Anpassung und vereinfachten Instandhaltung
  • Schlagzäh modifiziertes, hitze- und UV-stabilisiertes PA66
  • Lange Haltbarkeit im Innen- und Außenbereich
  • Integrierte Stahlmontageplatte toleriert die Montage mit hohem Drehmoment
  • Die Befestigungsplatte ist chemikalien- und salzsprühnebelbeständig
  • Für empfindliches Bündelgut sind spezielle Einsätze aus weichem Material erhältlich
  • Separate Anzugshilfe ermöglicht definierten Anpressdruck mit Hilfe eines Handwerkzeuges (EVO-Serie)
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Die Produktfamilie der Ratchet P-Clamp bietet eine hohe Flexibilität beim Führen und Befestigen von Kabeln, Rohren oder Leitungen. Ihre robuste Bauform und die widerstandsfähigen Materialien machen sie ideal geeignet für Schwerlastanwendungen im Innen- und Außenbereich. Die einteilige Befestigungsschelle wird mit der Hand auf den gewünschten Durchmesser geschlossen. Mit der Lösefunktion kann das Bündel mit einem einfachen Schlitzschraubendreher problemlos und zerstörungsfrei entfernt werden. Die Schelle kann wiederverwendet werden, ohne dass die Position verändert werden muss.
Ausführung Kurz
Befestigungsart Schraubmontage
Besonderheiten vibrationsdämpfend, wiederverwendbar, wiederablösbar, zur Parallelführung
Farbe Schwarz (BK)
Inhalt 160ST
Inhalt per Box
Kurzbeschreibung Befestigungselement 181,5x34,9 mm, Bündeldurchmesser: 36,0-51,0 mm, M8, schwarz
Material Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV), Stahl (ST), verzinkt (ZN)
Produktbezeichnung RCD180SM8-PA66HIRHSUV/ST/ZN-BK
Produktfamilie Für Bündeldurchmesser von 36,0 mm bis zu 51,0 m, D-Serie
Produktgruppe Ratchet P-Clamp
Typ RCD180SM8
Typ Befestigungsschraube M8
Binderbreite max. (G) 13.2mm
Binderbreite max. (G) (imperial) 0.52"
Bolzen Ø M8
Breite (W) 34.9mm
Breite (W2) 30.0mm
Bündel ∅ 36.0-51.0mm
Bündel ∅ max. 51.0mm
Bündel ∅ min. 36.0mm
Gewicht pro Einheit (netto) 0.041773kg
Lochabstand (F) 70.0mm
Lochabstand (F) (imperial) 2.76"
Länge (L) 181.5mm
Länge (L2) 115.5mm
Mindesthaltekraft 445N
Winkel 180
für ∅ Befestigungsloch (FH) 8.31 mm
Betriebstemperatur -40 °C bis +105 °C
Brandschutzeigenschaften UL94 HB
CE konform Nein
ELV konform Ja
Gefahrgut Nein
Halogenfrei Ja
Kopf Stahl (ST)
ROHS konform Ja
UL File Nummer E64139
UL Listung Ja
UL Listung (gültig in USA) Ja
UL anerkannt Nein
UL anerkannt (gültig in USA) Nein
UV-beständig Ja
Zertifiziert nach CSA Nein
Zulassungen/Normen
EAN / GTIN 4031026543345
Mindestbestellmenge 160
Ursprungsland US
Verpackung 3 - Beschaffenheit Box
Verpackung 3 - Breite (m) 0.3984625m
Verpackung 3 - Gewicht (kg) 7.45368kg
Verpackung 3 - Höhe (m) 0.219075m
Verpackung 3 - Länge (m) 0.606425m
Verpackung 3 - Menge 160
Verpackung 3 - Volumen (m³) 0.0529
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 132.805kg
Verpackung 4 - Höhe (m) 1.239m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 2400
Verpackung 4 - Volumen (m³) 1.189
Zollwarentarif Nr. 39269097
ETIM 7.0 EC000127
ETIM 8.0 Key EC000127
ETIM 9.0 Key EC000127
UNSPSC Code 39121702
