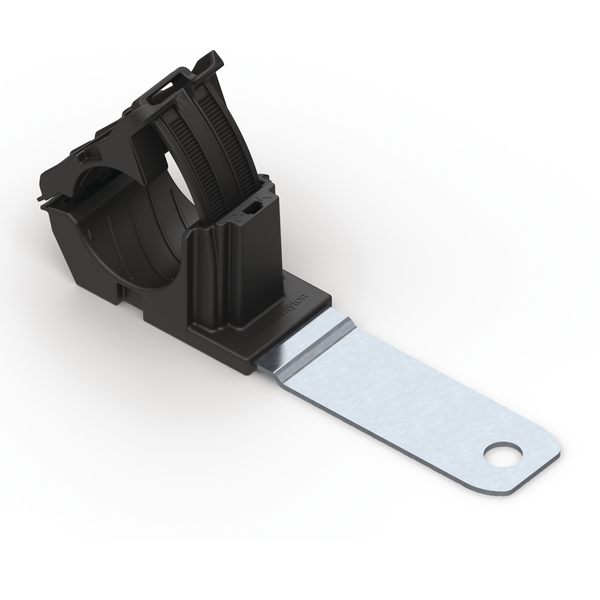

Ratchet P-Clamp : RCC180LM8

Befestigungselement 207,1x34,9 mm, Bündeldurchmesser: 19,4-36,0 mm, M8, schwarzArtikelnummer: 151-01480

Eigenschaften

  • Für Bündeldurchmesser von 19,4 mm bis zu 36,0 mm geeignet
  • Einteiliger Ratschenverschluss ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage
  • Vielfältige Konfigurationsmöglichkeiten decken ein großes Spektrum an Durchmessern und Anwendungen ab
  • Lagerbestände können reduziert werden
  • Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden
  • Unkomplizierte Lösefunktion zur schnellen Anpassung und vereinfachten Instandhaltung
  • Schlagzäh modifiziertes, hitze- und UV-stabilisiertes PA66
  • Lange Haltbarkeit im Innen- und Außenbereich
  • Integrierte Stahlmontageplatte toleriert die Montage mit hohem Drehmoment
  • Die Befestigungsplatte ist chemikalien- und salzsprühnebelbeständig
  • Für empfindliches Bündelgut sind spezielle Einsätze aus weichem Material erhältlich
  • Separate Anzugshilfe ermöglicht definierten Anpressdruck mit Hilfe eines Handwerkzeuges (EVO-Serie)

Zulassungen und Normen

Anwendung

Die Produktfamilie der Ratchet P-Clamp bietet eine hohe Flexibilität beim Führen und Befestigen von Kabeln, Rohren oder Leitungen. Ihre robuste Bauform und die widerstandsfähigen Materialien machen sie ideal geeignet für Schwerlastanwendungen im Innen- und Außenbereich. Die einteilige Befestigungsschelle wird mit der Hand auf den gewünschten Durchmesser geschlossen. Mit der Lösefunktion kann das Bündel mit einem einfachen Schlitzschraubendreher problemlos und zerstörungsfrei entfernt werden. Die Schelle kann wiederverwendet werden, ohne dass die Position verändert werden muss.

Ausführung Lang
Befestigungsart schrauben
Farbe Schwarz (BK)
Inhalt 140ST
Kurzbeschreibung Befestigungselement 207,1x34,9 mm, Bündeldurchmesser: 19,4-36,0 mm, M8, schwarz
Menge per Karton
Produktbezeichnung RCC180LM8-PA66HIRHSUV/ST/ZN-BK
Produktfamilie Für Bündeldurchmesser von 19,4 mm bis 36,0 mm, C-Serie
Produktgruppe Ratchet P-Clamp
Binderbreite max. (G) 13.2mm
Binderbreite max. (G) (imperial) 0.52"
Bolzen Ø M8
Breite (W) 34.9mm
Breite (W2) 30.0mm
Bündel ∅ max. 36.0mm
Bündel ∅ min. 19.4mm
für ∅ Befestigungsloch (FH) 8.31 mm
Lochabstand (F) 113.3mm
Lochabstand (F) (imperial) 4.46"
Länge (L) 207.01mm
Länge (L2) 154.0mm
Mindesthaltekraft 445.0N
Winkel 180°
Betriebstemperatur - °C -40 °C bis +105 °C
Brandschutzeigenschaften UL94 HB
CE konform Nein
ELV konform Ja
Gefahrgut Nein
Halogenfrei Ja
Kopf Stahl (ST)
Material Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV), Stahl (ST), verzinkt (ZN)
UL anerkannt (gültig in USA) Nein
UL File Nummer E64139
UL Listung (gültig in USA) Ja
UV-beständig Ja
Zertifiziert nach CSA Nein
Zulassungen/Normen
EAN / GTIN 4031026543123
Mindestbestellmenge 140
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.39m
Verpackung 1 - Gewicht (kg) 8.317541kg
Verpackung 1 - Höhe (m) 0.165m
Verpackung 1 - Länge (m) 0.6m
Verpackung 1 - Menge 140
Verpackung 1 - Volumen (m³) 0.03861
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.398m
Verpackung 3 - Gewicht (kg) 9.087541kg
Verpackung 3 - Höhe (m) 0.219m
Verpackung 3 - Länge (m) 0.606m
Verpackung 3 - Menge 140
Verpackung 3 - Volumen (m³) 0.0528
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 157.313kg
Verpackung 4 - Höhe (m) 1.245m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 2100
Verpackung 4 - Volumen (m³) 1.195
ETIM 7.0 EC000127
UNSPSC Code 39121702
