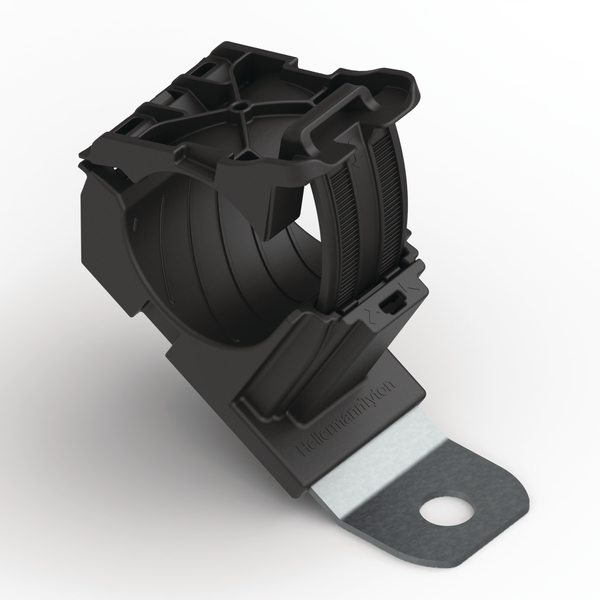

Ratchet P-Clamp, C-Serie RCC30SM10

Für Bündeldurchmesser von 19,4 mm bis 36,0 mm, Artikelnummer: 151-01487

Eigenschaften

  • Für Bündeldurchmesser von 19,4 mm bis zu 36,0 mm geeignet
  • Einteiliger Ratschenverschluss ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage
  • Vielfältige Konfigurationsmöglichkeiten decken ein großes Spektrum an Durchmessern und Anwendungen ab
  • Lagerbestände können reduziert werden
  • Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden
  • Unkomplizierte Lösefunktion zur schnellen Anpassung und vereinfachten Instandhaltung
  • Schlagzäh modifiziertes, hitze- und UV-stabilisiertes PA66
  • Lange Haltbarkeit im Innen- und Außenbereich
  • Integrierte Stahlmontageplatte toleriert die Montage mit hohem Drehmoment
  • Die Befestigungsplatte ist chemikalien- und salzsprühnebelbeständig
  • Für empfindliches Bündelgut sind spezielle Einsätze aus weichem Material erhältlich
  • Separate Anzugshilfe ermöglicht definierten Anpressdruck mit Hilfe eines Handwerkzeuges (EVO-Serie)

Zulassungen und Normen

Anwendung

Die Produktfamilie der Ratchet P-Clamp bietet eine hohe Flexibilität beim Führen und Befestigen von Kabeln, Rohren oder Leitungen. Ihre robuste Bauform und die widerstandsfähigen Materialien machen sie ideal geeignet für Schwerlastanwendungen im Innen- und Außenbereich. Die einteilige Befestigungsschelle wird mit der Hand auf den gewünschten Durchmesser geschlossen. Mit der Lösefunktion kann das Bündel mit einem einfachen Schlitzschraubendreher problemlos und zerstörungsfrei entfernt werden. Die Schelle kann wiederverwendet werden, ohne dass die Position verändert werden muss.

Für Bündeldurchmesser von 19,4 mm bis 36,0 mm ist für folgende Industrie-Branchen geeignet

Ausführung Kurz
Befestigungsart schrauben
Farbe Schwarz (BK)
Inhalt 160Stk.
Kurzbeschreibung (BMEcat) Befestigungselement 153,4x34,9 mm, Bündeldurchmesser: 19,4-36,0 mm, M10, schwarz
Menge per Karton
Produktbezeichnung RCC30SM10-PA66HIRHSUV/ST/ZN-BK
Produktfamilie Für Bündeldurchmesser von 19,4 mm bis 36,0 mm
Produktgruppe Ratchet P-Clamp, C-Serie
Binderbreite max. (G) 13.2mm
Binderbreite max. (G) (imperial) 0.52"
Bolzen Ø M10
Breite (W) 34.9mm
Breite (W2) 30.0mm
Bündel ∅ max. 36.0mm
Bündel ∅ min. 19.4mm
für ∅ Befestigungsloch (FH) 10.29 mm
Lochabstand (F) 50.5mm
Lochabstand (F) (imperial) 1.99"
Länge (L) 153.4mm
Länge (L2) 90.2mm
Mindesthaltekraft 445.0N
Winkel 30°
Betriebstemperatur - °C -40 °C bis +125 °C
Brandschutzeigenschaften UL94 HB
ELV konform Ja
Gefahrgut Nein
Kopf Stahl (ST)
Material Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV), Stahl (ST), verzinkt (ZN)
UL anerkannt (gültig in USA) Nein
UL File Nummer E64139
UL Listung (gültig in USA) Ja
UV-beständig Ja
Zulassungen/Normen
EAN / GTIN 4031026543192
Mindestbestellmenge 160
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.395m
Verpackung 3 - Gewicht (kg) 7.85kg
Verpackung 3 - Höhe (m) 0.22m
Verpackung 3 - Länge (m) 0.605m
Verpackung 3 - Menge 160
Verpackung 3 - Volumen (m³) 0.0526
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 138.75kg
Verpackung 4 - Höhe (m) 1.244m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 2400
Verpackung 4 - Volumen (m³) 1.194
ETIM60Key EC000127
UNSPSC Code 39121702
