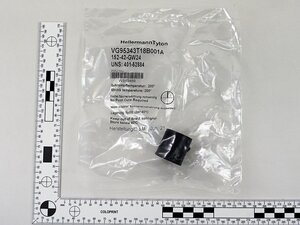

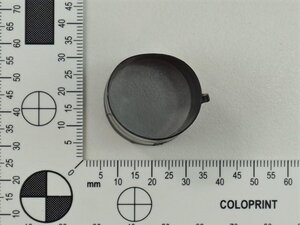

Warmschrumpfformteil bis 5:1 für Stecker gerade PO-X schwarz
Art.-Nr. 401-52884 | 152-42-GW24-PO-X-BK Details

  • Mit Lippe zwecks Zugentlastung für Stecker
  • Mechanischer Schutz für den Übergang Stecker/Leitung
  • Zur Verwendung mit Rundsteckern nach VG-Norm
  • Befestigungsöse
  • Zulassung für Wehrtechnik
  • Optional mit werkseitig eingebrachten thermoplastischem Innenkleber zur Abdichtung und Zugentlastung
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen.
Ausführung für Stecker
Bezeichnung HELASHRINK FORMTEIL
Farbe Schwarz (BK)
Inhalt 1ST
Inhalt per Stück
Kurzbeschreibung Warmschrumpfformteil bis 5:1 für Stecker gerade PO-X schwarz
Material Polyolefin, strahlenvernetzt (PO-X)
Produktbezeichnung 152-42-GW24-PO-X-BK
Produktfamilie Helashrink Serie 150 - gerade, mit Lippe, VG-Ausführung
Produktgruppe Schrumpfformteil - Steckverbinderendgehäuse
Schrumpfrate bis 5:1
Typ 152-42-GW24
Verarbeitungswerkzeug H6100, CHG900
Flexibilität halbsteif
Gewicht pro Einheit (netto) 0.004kg
HW ± 20% 1.6mm
JW ± 20% 0.5mm
JW ± 30% 0.9mm
Leiter Durchmesser (mm²) 6.0-23.0mm
P ± 10% 38mm
R nom. 21mm
R ± 10% 21mm
S nom. 10mm
T ± 20% 1mm
V max. 3.3mm
V ± 10% 3mm
∅H max. b 10.5mm
∅H min. a 24mm
∅J max. b 6mm
∅J min. a 24mm
Betriebstemperatur -75 °C bis +150 °C
Bezeichnung nach VG-Norm VG 95343 T18 B 001 A
Brandschutzeigenschaften ASTM D635
Durchschlagsfestigkeit 16kV/mm
Durchschlagsfestigkeit Testmethode ASTM D2671
ELV konform Ja
Gefahrgut Nein
Klebstoff W24
Lagerzeit 5 Jahre
Min. Schrumpftemperatur +135 °C
Nato Nummer 5970-12-308-5087
ROHS konform Ja
Zulassungen/Normen
Zulassungen/Normen VG 95343-18:2012-08
EAN / GTIN 5022660635649
Mindestbestellmenge 50
Ursprungsland GB
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.16m
Verpackung 1 - Gewicht (kg) 0.004801kg
Verpackung 1 - Höhe (m) 0.02m
Verpackung 1 - Länge (m) 0.18m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00058
Zollwarentarif Nr. 39174000
ETIM 7.0 EC002464
ETIM 8.0 Key EC002464
ETIM 9.0 Key EC002464
UNSPSC Code 39121721
