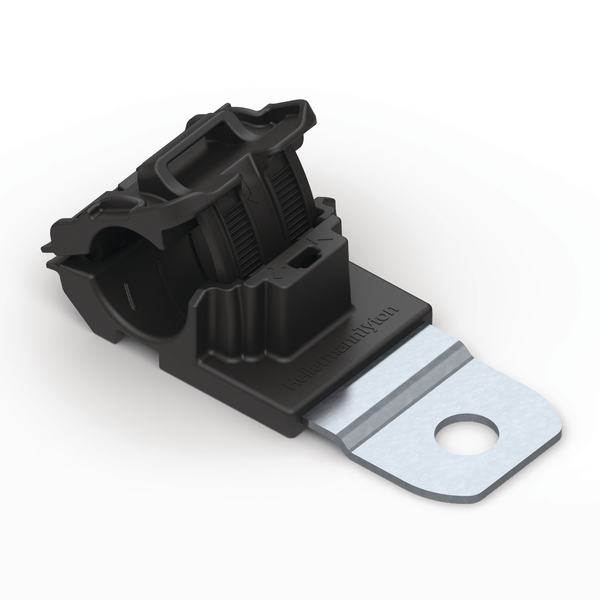

Kabelschelle kurz, Dmin=12.7mm, Dmax=19.5mm, ∅6.5 mm, 180°, schwarz, 280ST
Art.-Nr. 151-01645
| RCB180SM6-PA66HIRHSUV/ST/ZN-BK
|
Details
- Für Bündeldurchmesser von 13,2 mm bis 19,5 mm geeignet
- Einteiliger Ratschenverschluss ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage
- Vielfältige Konfigurationsmöglichkeiten decken ein großes Spektrum an Durchmessern und Anwendungen ab
- Lagerbestände können reduziert werden
- Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden
- Unkomplizierte Lösefunktion zur schnellen Anpassung und vereinfachten Instandhaltung
- Schlagzäh modifiziertes, hitze- und UV-stabilisiertes PA66
- Lange Haltbarkeit im Innen- und Außenbereich
- Integrierte Stahlmontageplatte toleriert die Montage mit hohem Drehmoment
- Die Befestigungsplatte ist chemikalien- und salzsprühnebelbeständig
- Für empfindliches Bündelgut sind spezielle Einsätze aus weichem Material erhältlich
- Separate Anzugshilfe ermöglicht definierten Anpressdruck mit Hilfe eines Handwerkzeuges (EVO-Serie)
Weitere Produkte in dieser Produktgruppe:
Anwendung | Die Produktfamilie der Ratchet P-Clamp bietet eine hohe Flexibilität beim Führen und Befestigen von Kabeln, Rohren oder Leitungen. Ihre robuste Bauform und die widerstandsfähigen Materialien machen sie ideal geeignet für Schwerlastanwendungen im Innen- und Außenbereich. Die einteilige Befestigungsschelle wird mit der Hand auf den gewünschten Durchmesser geschlossen. Mit der Lösefunktion kann das Bündel mit einem einfachen Schlitzschraubendreher problemlos und zerstörungsfrei entfernt werden. Die Schelle kann wiederverwendet werden, ohne dass die Position verändert werden muss. |
Ausführung | Kurz |
Befestigungsart | Schraubmontage |
Besonderheiten | vibrationsdämpfend, wiederablösbar, lösbar, zur Parallelführung |
Bezeichnung | Robustes Leitungsmanagement für den Schwerlastbereich. Die Konstruktion des einteiligen Ratschenverschlusses ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage. Die unkomplizierte Lösefunktion ermöglicht eine schnelle Anpassung und Instandhaltung, zum Beispiel im Wartungsfall des Leitungssatzes. Die Ratchet P-Clamp gibt es in vier verschiedenen Größen und mehreren Ausführungen zur Befestigung. |
Farbe | Schwarz (BK) |
Inhalt | 280ST |
Inhalt per | Box |
Kurzbeschreibung | Befestigungselement 116,2x34,9 mm, Bündeldurchmesser: 12,7-19,5 mm, M6, schwarz |
Material | Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV), Stahl (ST), verzinkt (ZN) |
Produktbezeichnung | RCB180SM6-PA66HIRHSUV/ST/ZN-BK |
Produktfamilie | Für Bündeldurchmesser von 12,7 mm bis 19,5 mm, B- Serie |
Produktgruppe | Ratchet P-Clamp, B-Serie |
Typ | RCB180SM6 |
Binderbreite max. (G) | 13.2mm |
Binderbreite max. (G) (imperial) | 0.52" |
Bolzen Ø | M6 |
Breite (W) | 34.9mm |
Breite (W2) | 30.0mm |
Bündel ∅ | 12.7-19.5mm |
Bündel ∅ max. | 19.5mm |
Bündel ∅ min. | 12.7mm |
Gewicht pro Einheit (netto) | 0.02737kg |
Lochabstand (F) | 52.8mm |
Lochabstand (F) (imperial) | 2.08" |
Länge (L) | 116.2mm |
Länge (L2) | 83.1mm |
Mindesthaltekraft | 445N |
Winkel | 180 |
für ∅ Befestigungsloch (FH) | 6.5 mm |
Betriebstemperatur | -40 °C bis +105 °C |
Brandschutzeigenschaften | UL94 HB |
CE konform | Nein |
ELV konform | Ja |
Gefahrgut | Nein |
Halogenfrei | Ja |
Kopf | Stahl (ST) |
ROHS konform | Ja |
UL File Nummer | E64139 |
UL Listung | Ja |
UL Listung (gültig in USA) | Ja |
UL anerkannt | Nein |
UL anerkannt (gültig in USA) | Nein |
UV-beständig | Ja |
Zertifiziert nach CSA | Nein |
Zulassungen/Normen |
|
|
EAN / GTIN | 4031026565965 |
Mindestbestellmenge | 280 |
Ursprungsland | US |
Verpackung 3 - Beschaffenheit | Box |
Verpackung 3 - Breite (m) | 0.3984625m |
Verpackung 3 - Gewicht (kg) | 8.4336kg |
Verpackung 3 - Höhe (m) | 0.219075m |
Verpackung 3 - Länge (m) | 0.606425m |
Verpackung 3 - Menge | 280 |
Verpackung 3 - Volumen (m³) | 0.0529m³ |
Verpackung 4 - Beschaffenheit | Palette |
Verpackung 4 - Breite (m) | 0.8m |
Verpackung 4 - Gewicht (kg) | 147.504kg |
Verpackung 4 - Höhe (m) | 1.239m |
Verpackung 4 - Länge (m) | 1.2m |
Verpackung 4 - Menge | 4200 |
Verpackung 4 - Volumen (m³) | 1.189m³ |
Zollwarentarif Nr. | 39269097 |
