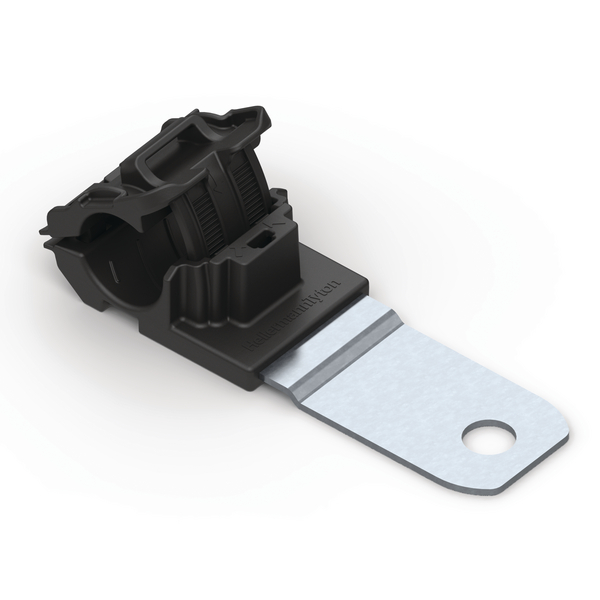

Kabelschelle mittel, Dmin=12.7mm, Dmax=19.5mm, ⌀12.95 mm, 180°, schwarz, 200ST
Art.-Nr. 151-01444 | RCB180MM12-PA66HIRHSUV/ST/ZN-BK |

Weiche Schelleneinsätze sorgen für zusätzlichen Schutz des Bündelguts.

Für Bündeldurchmesser von 13,2 mm bis 19,5 mm geeignet
Einteiliger Ratschenverschluss ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage
Vielfältige Konfigurationsmöglichkeiten decken ein großes Spektrum an Durchmessern und Anwendungen ab
Lagerbestände können reduziert werden
Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden
Unkomplizierte Lösefunktion zur schnellen Anpassung und vereinfachten Instandhaltung
Schlagzäh modifiziertes, hitze- und UV-stabilisiertes PA66
Lange Haltbarkeit im Innen- und Außenbereich
Integrierte Stahlmontageplatte toleriert die Montage mit hohem Drehmoment
Die Befestigungsplatte ist chemikalien- und salzsprühnebelbeständig
Für empfindliches Bündelgut sind spezielle Einsätze aus weichem Material erhältlich
Separate Anzugshilfe ermöglicht definierten Anpressdruck mit Hilfe eines Handwerkzeuges (EVO-Serie)

Jetzt online kaufen

Industriebedarf bei HellermannTyton

Anfragen

Auf die Merkliste

Downloads

Weitere Produkte in dieser Produktgruppe:

Ratchet P-Clamp, B-Serie >

Basisdaten

Anwendung	Die Produktfamilie der Ratchet P-Clamp bietet eine hohe Flexibilität beim Führen und Befestigen von Kabeln, Rohren oder Leitungen. Ihre robuste Bauform und die widerstandsfähigen Materialien machen sie ideal geeignet für Schwerlastanwendungen im Innen- und Außenbereich. Die einteilige Befestigungsschelle wird mit der Hand auf den gewünschten Durchmesser geschlossen. Mit der Lösefunktion kann das Bündel mit einem einfachen Schlitzschraubendreher problemlos und zerstörungsfrei entfernt werden. Die Schelle kann wiederverwendet werden, ohne dass die Position verändert werden muss.
Ausführung	Mittel
Befestigungsart	Schraubmontage
Besonderheiten	vibrationsdämpfend, wiederablösbar, lösbar, zur Parallelführung
Bestell Typ	151-01444
Bezeichnung	Robustes Leitungsmanagement für den Schwerlastbereich. Die Konstruktion des einteiligen Ratschenverschlusses ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage. Die unkomplizierte Lösefunktion ermöglicht eine schnelle Anpassung und Instandhaltung, zum Beispiel im Wartungsfall des Leitungssatzes. Die Ratchet P-Clamp gibt es in vier verschiedenen Größen und mehreren Ausführungen zur Befestigung.
Farbe	Schwarz (BK)
Gewicht pro Einheit (netto)	0.032236kg
Inhalt	200ST
Inhalt per	Packung
Kurzbeschreibung	Befestigungselement 138,2x34,9 mm, Bündeldurchmesser: 12,7-19,5 mm, M12, schwarz
Material	Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV), Stahl (ST), verzinkt (ZN)
Mindesthaltekraft	445N
Produktbezeichnung	RCB180MM12-PA66HIRHSUV/ST/ZN-BK
Produktfamilie	Für Bündeldurchmesser von 12,7 mm bis 19,5 mm, B- Serie
Produktgruppe	Ratchet P-Clamp, B-Serie
Typ	RCB180MM12
UV-beständig	Ja

Produktdimensionen


Binderbreite max. (G)	13.2mm
Binderbreite max. (G) (imperial)	0.52"
Bolzen ⌀	M12
Breite (W)	34.9mm
Breite (W2)	30.0mm
Bündel ⌀	12.7-19.5mm
Bündel ⌀ max.	19.5mm
Bündel ⌀ min.	12.7mm
Lochabstand (F)	74.8mm
Lochabstand (F) (imperial)	2.94"
Länge (L)	138.2mm
Länge (L2)	105.1mm
Winkel	180
für ⌀ Befestigungsloch (FH)	12.95 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
CE konform	Nein
ELV konform	Ja
Gefahrgut	Nein
Halogenfrei	Ja
Kopf	Stahl (ST)
Plenum Rating	AH-2
ROHS konform	Ja
UL File Nummer	E64139
UL Listung	Ja
UL Listung (gültig in USA)	Ja
UL anerkannt	Nein
UL anerkannt (gültig in USA)	Nein
Zertifiziert nach CSA	Nein
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026539683
Mindestbestellmenge	4000
Ursprungsland	US
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.39m
Verpackung 1 - Gewicht (kg)	6.5672kg
Verpackung 1 - Höhe (m)	0.13m
Verpackung 1 - Länge (m)	0.6m
Verpackung 1 - Menge	200
Verpackung 1 - Volumen (m³)	0.03042m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.3984625m
Verpackung 3 - Gewicht (kg)	7.4462kg
Verpackung 3 - Höhe (m)	0.219075m
Verpackung 3 - Länge (m)	0.6064m
Verpackung 3 - Menge	200
Verpackung 3 - Volumen (m³)	0.0529m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	132.693kg
Verpackung 4 - Höhe (m)	1.244m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	3000
Verpackung 4 - Volumen (m³)	1.194m³
Zollwarentarif Nr.	39269097
