Abzweiggarnituren : Y-0 / SF

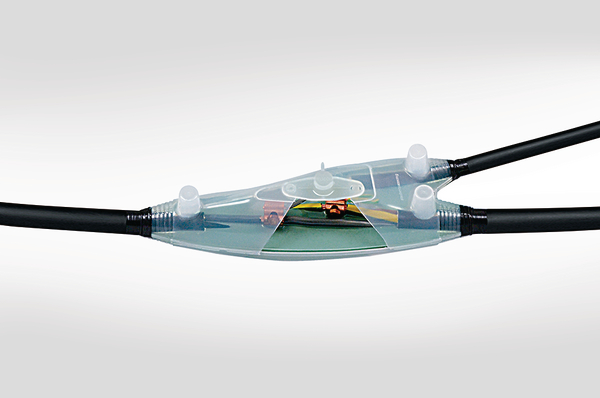

Abzweigmuffe Y-0 / SF 3x1,5 bis 4x10, 3x1,5 bis 4x4Artikelnummer: 435-12063

Eigenschaften

  • Zweiteilige, schlagfeste, transparente Formschalen
  • Kompakte Abmessungen
  • Definierte Kabeldurchmesser an den Formschalen
  • SF-System
  • Sofort betriebsbereit
  • Längs- und querwasserdicht
  • Garnitur unter Wassereinfluss vergießbar

Zulassungen und Normen

Anwendung

Die RELICON Verbindungsgarnituren sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie sind universell verwendbar für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY.
Anwendungsgebiete: Anschlüsse und Verbindungen in Industriegebäuden, Energieversorgung im Erdreich, im Freien und im Wasser.

Anzahl der Leitungen für Kabeldurchmesser 5
Ausführung Gießharz
Farbe Grün (GN)
Inhalt 1Set
Kurzbeschreibung Abzweigmuffe Y-0 / SF 3x1,5 bis 4x10, 3x1,5 bis 4x4
Menge per Set
Produktbezeichnung Y-0 / SF-PUR-GN
Produktfamilie RELICON Y-Line SF mit PUR 33
Produktgruppe Abzweiggarnituren
Set Inhalt Gießharz PUR 33
Im 2-Kammerbeutel, transparent
Formschalen, transparent
SF-Einfüllstutzen und Adapter
Schutzhandschuhe, Schmirgelleinen, Montageanleitung
HelaTape PVC Isolierband
Verarbeitungswerkzeug PTS4, ASS103, RCS0425
Abzweigkabel bis mm² 4 x 4mm²
Abzweigkabel von mm² 3 x 1.5mm²
Harzmenge 240 ml/329 g
Hauptkabel bis mm² 4 x 10mm²
Hauptkabel von mm² 3 x 1.5mm²

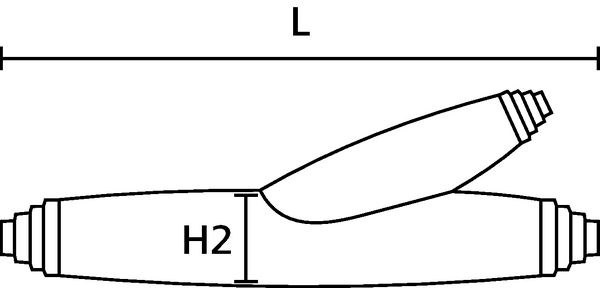

Höhe (H2) 60mm
Kabeldurchmesser Abzweigkabel 8-24mm
Kabeldurchmesser Hauptkabel 8-24mm
Länge (L) 190mm
Verbindungszubehör ohne
Winkel 30°
Betriebstemperatur - °C -25 °C bis +120 °C
ELV konform Ja
Gefahrgut Nein
Halogenfrei Nein
Lagerzeit 48 Monate
Material Polyurethanharz (PUR)
Zulassungen/Normen
EAN / GTIN 4031026626802
Gebinde Beutel
Lagertemperatur +4 °C bis +40 °C
Mindestbestellmenge 1
Verpackung 1 - Beschaffenheit Karton
Verpackung 1 - Breite (m) 0.165m
Verpackung 1 - Gewicht (kg) 0.587kg
Verpackung 1 - Höhe (m) 0.055m
Verpackung 1 - Länge (m) 0.3m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00272
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.398m
Verpackung 3 - Gewicht (kg) 7.107kg
Verpackung 3 - Höhe (m) 0.204m
Verpackung 3 - Länge (m) 0.591m
Verpackung 3 - Menge 11
Verpackung 3 - Volumen (m³) 0.048
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 163.14kg
Verpackung 4 - Höhe (m) 1.224m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 220
Verpackung 4 - Volumen (m³) 1.175
ETIM 7.0 EC001170
