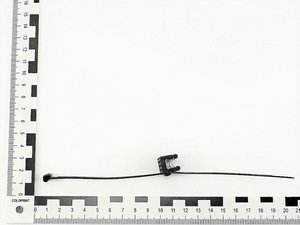

Befestigungsbinder für Kanten, außenverzahnt, ⌀1.0-45.0mm, schwarz, 500ST
Art.-Nr. 156-00843 | T50ROSEC23-PA66W-BK |

T50ROSEC23 ermöglicht die seitliche Führung auf 3,0 - 6,0 mm breiten Kanten.

Edge Clip lässt sich leicht an Kunststoff- und Metallblechen anbringen, ohne dass eine Montagebohrung erforderlich ist.

Fünf Größen (0,5 - 8,0 mm Plattendicke) in einem Bild.

Connector Clips verfügen über verschiedene Befestigungspunktkonfigurationen, um die vielen auf dem Markt befindlichen Steckverbinder aufzunehmen.

Vorkonfektionierte zweiteilige Befestigungsbinder mit EdgeClip
Kopf des Kabelbinders kann nach der Befestigung noch verschoben werden
Für kleinste Bündeldurchmesser ab 1mm Durchmesser
Für Kanten von 3 - 6 mm

Jetzt online kaufen

Industriebedarf bei HellermannTyton

Anfragen

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm >

Dieses Produkt ist Bestandteil von:

SamplesPack_Photovoltaic

Basisdaten

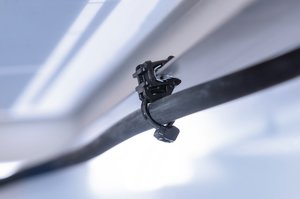

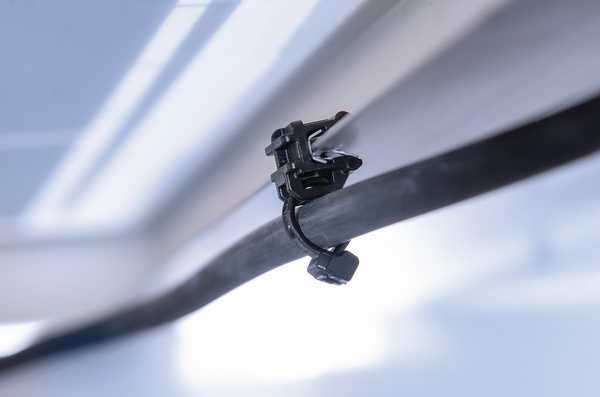

Anwendung	Die Kombination aus Kabelbinder und EdgeClip eignet sich überall dort, wo keine Löcher gebohrt werden können oder aufgrund von hohen Temperaturen eine Klebung versagt. Diese Lösungen werden weitgehend zur Befestigung und Bündelung von Kabeln, Leitungen und Rohren z. B. in derAutomobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	außenverzahnt
Befestigungsart	EdgeClip, seitlich, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-00843
Bezeichnung	Diese zweiteiligen Kabelbinder mit Befestigungselemet sind mit Innen- oder außenverzahnten Kabelbindern erhältlich, die dann auf eine Kante mit einer Stärke von 3-6 mm aufgeschoben werden können Die hohen Abzugskräfte sind auf die integrierte Metallklammer zurückzuführen Verschiedene Kantenclip Varianten sind verfügbar, wie z.Bsp. Kabel werden parallel zur Kante geführt oder auch die Installation um 90° Grad zur Kante Der Clip wird von Hand auf die Kante geschoben und durch die integrierte Metallklammer festgehalten. Es ist kein Befestigungsloch erforderlich In Kombination mit den außenverzahnten (OS)- Binder, die speziell zum Schutz der Kabel vor Reibung und Verschleiß entwickelt wurden, bietet die Edge-Clip Familie eine hervorragende Befestigungslösung.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 UV-witterungsstabil (PA66W)
Gewicht pro Einheit (netto)	0.003442kg
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 UV-witterungsstabil (PA66W)
Kurzbeschreibung	Befestigungsbinder 200x4,6 schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 UV-witterungsstabil (PA66W)
Mindesthaltekraft	225N
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50ROSEC23-PA66W-BK
Produktfamilie	EdgeClip-Serie, 3,0 - 6,0 mm, Aufnahme seitlich
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm
Typ	T50ROSEC23
UV-beständig	Ja

Produktdimensionen


Breite (W)	4.6mm
Breite (W2)	15.9mm
Bündel ⌀	1.0-45.0mm
Bündel ⌀ max.	45.0mm
Bündel ⌀ min.	1.0mm
Dicke (T)	1.3mm
Höhe (H)	1.3mm
Höhe (H2)	14.6mm
Länge (L)	200.0mm
Länge (L2)	14.8mm
für Blechstärke min - max	3 - 6 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +85 °C
ELV konform	Ja
Gefahrgut	Nein
Halogenfrei	Ja
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026435107
Mindestbestellmenge	500
Ursprungsland	DE

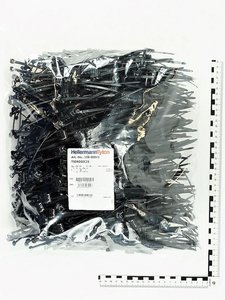

Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.45m
Verpackung 1 - Gewicht (kg)	1.750135kg
Verpackung 1 - Höhe (m)	0.2m
Verpackung 1 - Länge (m)	0.395m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.03555m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	11.32081kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	3000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	156.84kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	36000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
