Befestigungsbinder für Kanten, außenverzahnt, ⌀1.0-45.0mm, schwarz, 500ST
Art.-Nr. 156-00020 | T50ROSEC20-PA66HS/PA66HIRHS-BK |

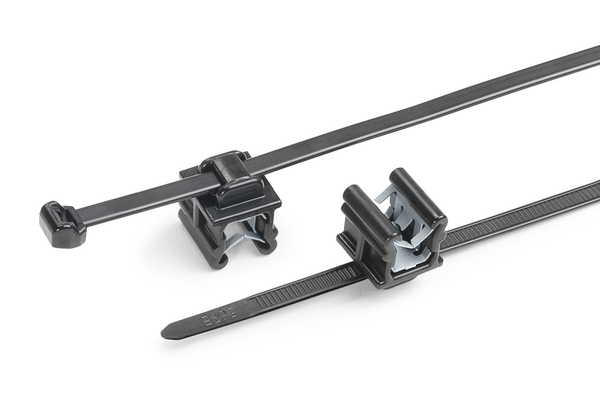

Der zweiteilige Aufbau ermöglicht das Gleiten der Randklammer entlang des Kabelbinderbandes, um die richtige Ausrichtung zu gewährleisten.

Die Mini-EdgeClip Familie ist unsere Lösung bei limitierten Platzverhältnissen

Fünf Größen (0,5 - 8,0 mm Plattendicke) in einem Bild.

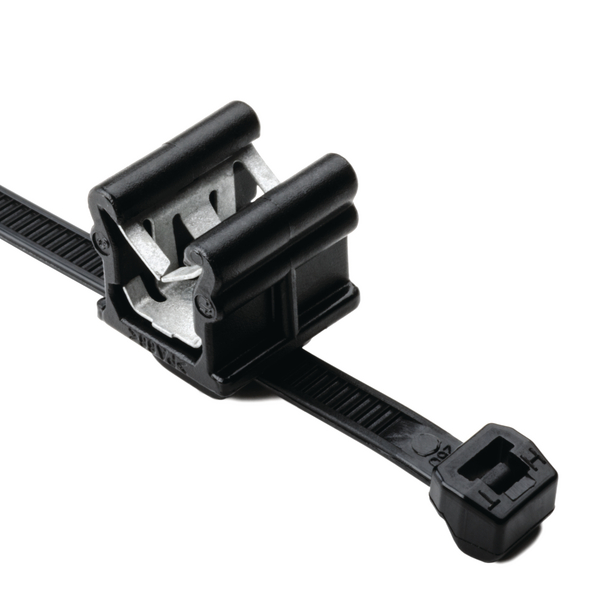

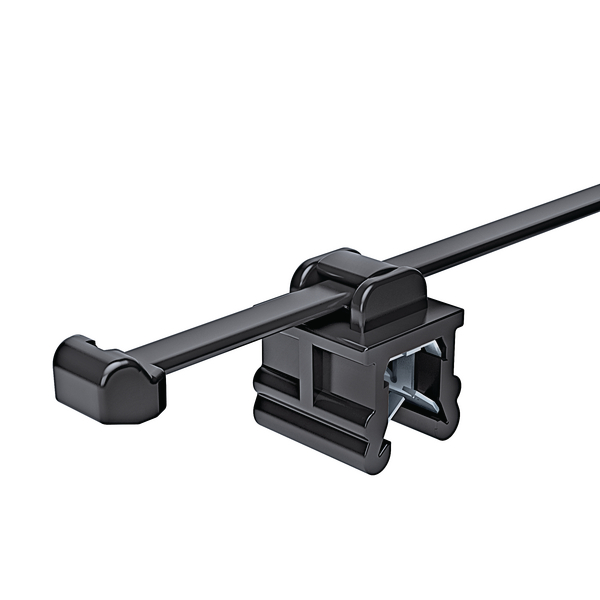

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in die optimale Bündelposition gebracht werden
Für Bündeldurchmesser ab 1 mm
Für Kanten von 3 - 6 mm

Jetzt online kaufen

Industriebedarf bei HellermannTyton

Anfragen

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm >

Dieses Produkt ist Bestandteil von:

Samples_ENG_Railway

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie.
Anzahl Seiten zum Einfädeln der Kabelbinder	2
Ausführung	außenverzahnt
Befestigungsart	EdgeClip, oben, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-00020
Bezeichnung	Diese EdgeClips sind mit "innen" oder "außen" gezahnten Bändern erhältlich und werden einfach auf eine Kante mit Dicken von 3,0 bis 6,0 mm gedrückt. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Verschiedene Edge Clip-Variationen sind verfügbar. In einer Version können Kabel parallel zur Kante verlegt werden, in einer anderen Version kann die Installation in einem Winkel von 90 Grad zur Kante erfolgen. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklammer festgehalten. Es ist kein Befestigungsloch notwendig. In Kombination mit den Außenverzahnungen (OS), die speziell zum Schutz der Kabel vor Abrieb und Verschleiß entwickelt wurden, bietet die Edge-Clip-Familie eine hervorragende Befestigungslösung
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Gewicht pro Einheit (netto)	0.003472kg
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	Befestigungsbinder 200x4,6 mm, 2-teilig, hitzestabil, schlagzäh, schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Mindesthaltekraft	225N
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50ROSEC20-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Familie, 3,0 - 6,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm
Rotationsschutz	YES
Typ	T50ROSEC20

Produktdimensionen


Breite (W)	4.6mm
Breite (W2)	14.0mm
Bündel ⌀	1.0-45.0mm
Bündel ⌀ max.	45.0mm
Bündel ⌀ min.	1.0mm
Dicke (T)	1.3mm
Höhe (H)	1.3mm
Höhe (H2)	17.8mm
Länge (L)	200.0mm
Länge (L2)	14.8mm
für Blechstärke min - max	3 - 6 mm
für Blechstärke min - max	0.1 - 0.2 "

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
ELV konform	Ja
Gefahrgut	Nein
Halogenfrei	Ja
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026250014
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.3m
Verpackung 1 - Gewicht (kg)	1.765kg
Verpackung 1 - Höhe (m)	0.1m
Verpackung 1 - Länge (m)	0.46m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.0138m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	11.41kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	3000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	157.92kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	36000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
