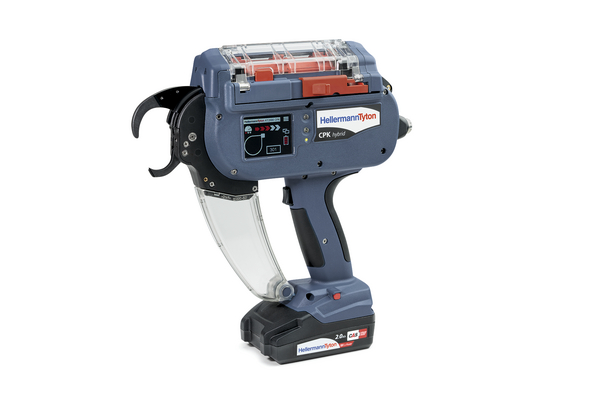

Autotool CPK hybrid
Art.-Nr. 106-66000 | Autotool_CPK_hybrid_Battery_Set-PL/MET-BU Details

  • Lieferumfang: 1x 106-60000 Autotool CPK hybrid, 2x 106-06020 CAS Akku 18V 2Ah, 1x 106-06021 CAS Akku Ladegerät, 1x 110-05005 EVOcut (Aktion bis 30.06.2023)
  • Automatisiertes Kabelbündelungssystem elektrisch über ein Netzgerät oder mit einem Akku betrieben
  • Stromversorgung durch Netzgerät CPK - Eingang: 100-240 V a.c., 50/60 Hz; Ausgang: 25,2 V d.c. max. 150 W
  • Oder Akkubetrieb mit 18V 2,0 Ah wiederaufladbarem Li-Ion-Akku
  • Integration in vollautomatisierte Fertigungsanlagen möglich (Netzgerät CPK mit Steuerbox)
  • Zykluszeiten 0.65 - 1.0 Sekunden abhängig von Qualität und Kraft
  • Stationärer und flexibler Einsatz durch Vorrichtungen möglich oder flexibel mit Akkubetrieb
  • HT Data Management CPK Software (inklusive) – für umfangreiche Datenauswertung und Kontrolle des Abbindeprozesses
  • Bedienfreundliches Menü in vielen Sprachen inklusive
  • Prozesssicheres, beständiges und reproduzierbares Abbinden und Schneiden bis zu Ø 20 mm
  • Abnehmbarer Griff zur platzsparenden Integration in automatisierte Fertigungslinien
Mehr anzeigen
 Online nicht verfügbar
 Online nicht verfügbar

Fragen Sie Ihr individuelles Angebot an

Anwendung Das Autotool CPK hybrid T18RA ist ein elektrisch betriebenes und automatisiertes Bündelsystem, das sowohl elektisch mit einem Netzgerät als auch mit Batterie betrieben werden kann. Es wurde entwickelt um Abbindungen zu beschleunigen und die Produktion effizienter zu gestalten. Charakteristisch für das Autotool CPK hybrid ist die einfache Handhabung und die benutzerfreundliche Ergonomie. Es verfügt über ein Display für Einstellungen und Benutzerinformationen in 20 Sprachen. Eine Besonderheit des Autotools CPK hybrid ist die Software "HT Data Management CPK". Diese Anwendung ermöglicht die einfache Parametrierung des Werkzeugs für Ihre Anwendung bequem über einen Computer. Mit der Software können zahlreiche Abbinde- und Schneidefunktionen ausgewählt werden. So ist es beispielsweise möglich, einen definierten Schlaufendurchmesser oder auch einen gewünschten Bandüberstand einzustellen. Die Funktion "Spannungsfreies Abschneiden" wurde speziell für Abbindungen auf einem sehr flexiblen Bündel (z. B. auf Silikonkabeln) entwickelt. Das "HT Data Management CPK" bietet weiterhin eine Exportfunktion für die gespeicherten Produktionsdaten, sowie weitere Servicefunktionen. Somit wird eine lückenlose Dokumentation für jede einzelne Abbindung des Autotools CPK hybrid gewährleistet. Das Autotool CPK hybrid ist ideal geeignet für die Verarbeitung von großen Stückzahlen, z. B. in der Kabelkonfektion, in der Automobilbranche, in Industrieanlagen oder im Verpackungssektor. Mit der Montagevorrichtung CPK oder der Hängevorrichtung CPK ist das Autotool CPK hybrid sowohl für den stationären, als auch für den flexiblen Einsatz geeignet. Durch die Nutzung des optionalen Netzgerätes CPK mit Steuerbox, kann das Autotool CPK hybrid über eine serielle Schnittstelle in vollautomatisierten Fertigungsanlagen integriert werden. Durch den abnehmbaren Griff nimmt es dabei wenig Bauraum ein. Es können Bandketten mit je 50 Kabelbindern oder Spulen mit je 3.500 Kabelbindern verarbeitet werden.
Bedienung elektrisch
Bezeichnung Autotool CPK hybrid
Farbe Dunkelblau (DKBU)
für Kabelbinder Kunststoff
Für Kabelbinderbreite 2.5 - 2.5mm
Inhalt 1ST
Inhalt per Koffer
Material Kunststoff (PL), Metall (MET)
Montagevorrichtung Tischmontagesatz CPK mit Fußpedalbedienung
Netzgerät Eingang: 240/115 V a.c, 50/60 Hz, Ausgang: 48 V d.c., max. 150 W
Produktbezeichnung Autotool_CPK_hybrid_Battery_Set-PL/MET-BU
Produktfamilie Autotool CPK hybrid
Produktgruppe Automatisches Bündeln bis Ø 20 mm
Verarbeitung Die Kabelbinder können nur mit dem elektronisch betriebenen Bündelsystem Autotool CPK hybrid von HellermannTyton verarbeitet werden. Die Zykluszeit beträgt 0,65-1,0 Sekunden, abhängig von Qualität und Kraft.
Binderbreite max. 2.5mm
Breite (W) 86.0mm
Breite Kabelbandkopf (metrisch) 4.6mm
Bündel ∅ 0.7-20mm
Bündel ∅ max. 20mm
Bündel ∅ min. 0.7mm
Gewicht pro Einheit (netto) 3.184kg
Höhe (H) 270.0mm
Höhe des Kabelbandkopfes (metrisch) 4.2mm
Länge (L) 285.0mm
Mindesthaltekraft 80N
Zykluszeit 0.65 - 1.0 Sekunden abhängig von Qualität und Kraft
CE konform Ja
ELV konform Ja
Gefahrgut Ja
Zulassungen/Normen
EAN / GTIN 4031026699462
Mindestbestellmenge 1
Ursprungsland DE
Verpackung 1 - Beschaffenheit Stück
Verpackung 1 - Breite, gefüllt (m) 0.39m
Verpackung 1 - Gewicht (kg) 5.801kg
Verpackung 1 - Höhe (m) 0.143m
Verpackung 1 - Länge (m) 0.59m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.0329
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 110.89kg
Verpackung 4 - Höhe (m) 0.964m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 10
Verpackung 4 - Volumen (m³) 0.925
Zollwarentarif Nr. 84672985
ETIM 7.0 EC000453
ETIM 8.0 Key EC000453
ETIM 9.0 Key EC000453
UNSPSC Code 27112410
