29/03/2024
Gelmuffen sind weiter auf dem Vormarsch und erfreuen sich bei Anwendern immer größerer Beliebtheit. Warum das so ist und wie Sie die passende Gelmuffe schnell auswählen können, erfahren Sie in diesem Artikel.

Gelmuffen schirmen ihre elektrischen Verbindungen vor äußeren Einflüssen wie beispielsweise Schmutz, Staub, Feuchtigkeit oder Wasser ab und verhindern dadurch Kurzschlüsse. Gelmuffen von HellermannTyton sind für Kabelverbindungen im Niederspannungsbereich bis 1 kV (1000 Volt) von unter- und überirdischen Kabel geeignet. Sie bestehen aus einer Polypropylenschale und werden mit einem Silikongel befüllt – mehr zu unseren Gelen findest Du in diesem Beitrag. Dieses Zusammenspiel erfüllt die höchsten Anforderungen der Elektroinstallation. Die Gelmuffen aus dem Hause HellermannTyton sind für Leiterdurchschnitte von 0,35 bis 25 mm² und einer Leiteranzahl von 2 bis 6 vorhanden.

Der Vorteil von Gel- gegenüber Gießharzmuffen ist die deutlich schnellere Installation, da auf das Mischen und Aushärten des Harzes verzichtet werden kann. Einige unserer Gelmuffen verfügen über eine integrierte Zugentlastung und den Anforderungen der Schutzart IP68. Elektroinstallateure schätzen den mechanischen Schutz, die Isolation und Abdichtung in nur einem Arbeitsschritt, ohne spezielles Werkzeug. Unsere Erfahrungen zeigen, dass die Themen rund um Gelmuffen als komplex betrachtet werden. Dem möchten wir entgegenwirken und anhand gesammelter Fragen und Vorstellung unserer Muffen Klarheit verschaffen.

Für Welche Art von Kabel sind Gelmuffen geeignet?

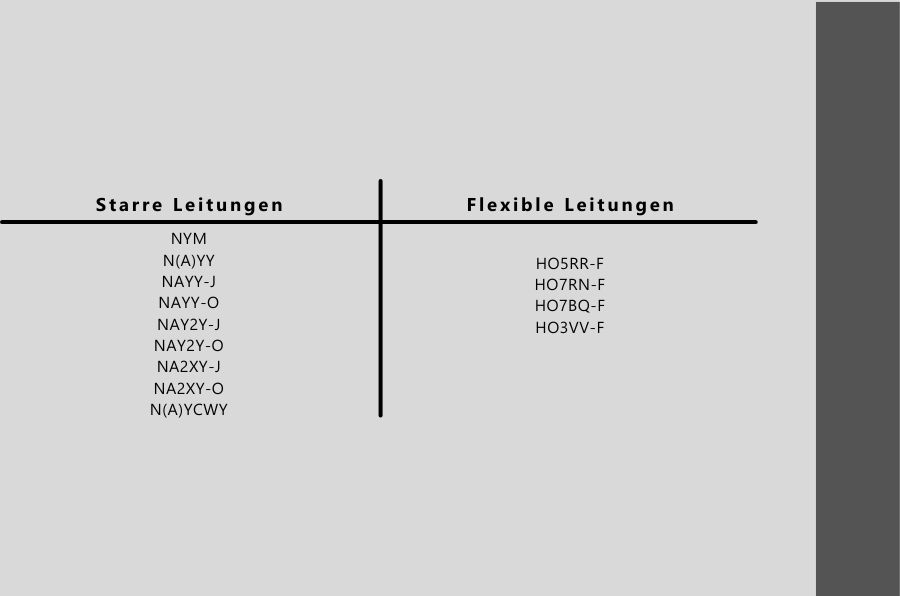

Leitungsauswahl
HellermannTyton bietet sowohl für starre als auch flexible Leitungen passende Gelmuffen an. Die gängigsten Größen haben wir in der untenstehenden Tabelle abgebildet.

Was beinhaltet die Schutzart IP68?

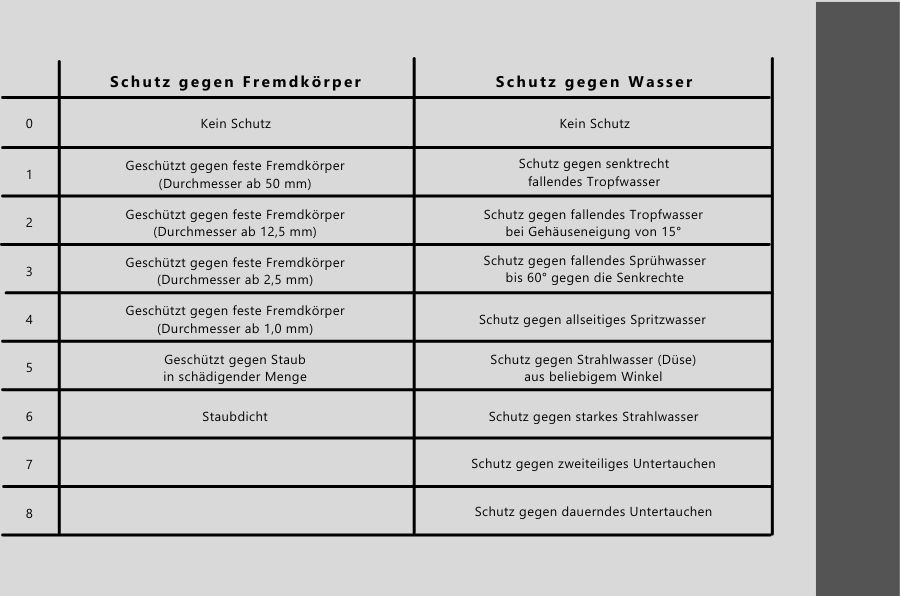

Generell geben die IP-Codes an, wie gut ein Produkt in verschiedenen Umgebungen gegen das Eindringen von Fremdkörpern und Wasser funktioniert. IP steht für „International Protection“ und ist eine anerkannte europäische Norm. Die darauffolgende erste Zahl gibt den Schutz gegen das Eindringen von Fremdkörpern an. Die zweite Zahl gibt den Schutzgrad gegenüber Wasser an. Dabei gilt, je höher die Zahl, desto stärker ist der Schutz.

Schutzklassen
Die meisten unserer Muffen sind nach IP68 getestet und zertifiziert. Das bedeutet, dass sie staubdicht und einen vollständigen Schutz gegen Berührung und dauerndes Untertauchen in Wasser bis maximal 1,5 Meter Tiefe bieten. Dies gilt für klares Wasser und inkludiert die richtige Installation unserer Muffe.

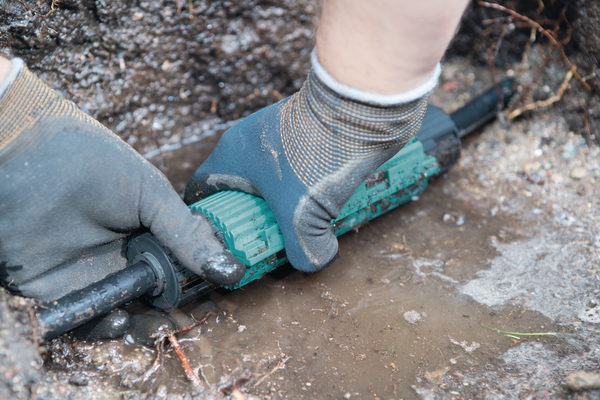

Relicon
Gelmuffen von HellermannTyton unterstützen Sie in der schnellen und einfachen Isolierung Ihrer Kabel und Leitungen.

Reliseal: Ein Allrounder im Wasser oder unter der Erde – sogar gegen Wurzeleinwuchs beständig

Die Reliseal Muffe ist unsere robuste Verbindungsmuffe und kann sowohl im Erdreich, unter Wasser, im Freien als auch Innenräumen genutzt werden. Das Besondere ist, dass die Muffe nicht nur die Schutzart gegen Wasser erfüllt, sondern auch gegen Fremdkörper (IP68). Aus diesem Grund ist diese Muffe die perfekte Variante im Erdreich, da sie ebenfalls gegen Wurzeleinwuchs schützt. Zusätzlich übertrifft sie den Anforderungen der Schutzart, da der Schutz gegen Wasser sogar bis 10 Meter Tiefe gewährleistet ist.

Die Zugentlastung ist durch das patentierte Schraubsystem sichergestellt. Sie ist beständig gegenüber UV-Strahlen, Alterung, Witterung und Temperaturen von -20 °C bis 90 °C. Geliefert werden die Reliseal Muffen als Komplettpaket. Darin enthalten ist die Garnitur inkl. Gel als auch die Schraubverbinder. Die Montage ist daher schnell und unkompliziert. Die bequeme Lösung für jeden Elektroinstallateur.

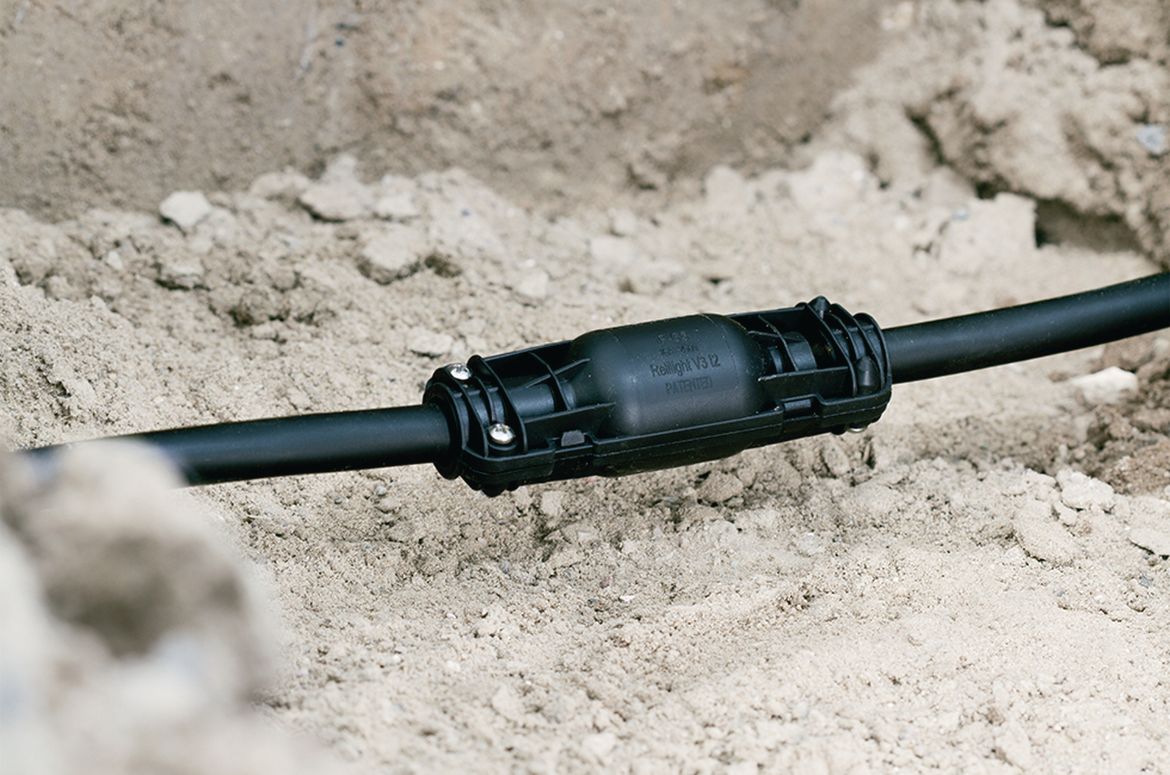

Reliseal
Reliseal: Ein Allrounder im Wasser oder unter der Erde – sogar gegen Wurzeleinwuchs beständig.

Relilight: Die perfekte Muffen für die Lichtinstallation

In keiner Ausrüstung eines Elektroinstallateurs darf die Relilight fehlen. Das kleine Design macht diese Gelmuffe zum unverzichtbaren Produkt in der Lichtinstallation, sowohl für den Außen- und Innenbereich, als auch speziell für die LED-Beleuchtung, wobei diese selbstverständlich den hohen Anforderungen der Energietechnik erfüllt. Das entwickelte Design ist nicht nur für geringe Platzverhältnisse konzipiert worden, sondern macht zusätzlich optisch etwas her. Die zarte, in Schwarz gehaltene, schlichte Muffe kann demnach sichtbar installiert werden, ohne den Anblick zu stören.

Anwendung findet der kleine Allrounder im Niederspannungsnetz und kann sowohl als Verbindungs- sowie Abzweiggarnitur genutzt werden. Sie hält Temperaturen von -30 °C bis 130 °C stand. Zuletzt erfüllt die Relilight den Standard der Schutzart IP68, geprüft nach DIN EN 60998-2-1:2004. Geliefert werden die Muffen als Komplettpaket. Darin enthalten ist die Formschale aus flammhemmenden (UL94 V0) Material inkl. Gel, als auch der Verbinderblock.

Relilight
Relilight: Die perfekte Muffen für die Lichtinstallation

Relifix: Eine Abzweig- und Verbindungsmuffe für den kleinen Geldbeutel

Für Leitungen mit einem Querschnitt von 3 x 0,5 – 5 x 25 mm² haben wir Gelmuffen im Portfolio, die der Schutzart IPX6 entsprechen – Relifix. Das X bedeutet, dass kein Test gegen Fremdkörper durchgeführt wurde. Muffen die Schutzart IPX8 erfüllen sind demnach nur nach DIN EN 50393, 1 m Wassertiefe getestet. Geeignet ist diese Muffe für Industrieanlage und für Installationen in der Gebäudetechnik. Das Besondere an dieser Muffe ist, dass wir diese sowohl als Abzweig- als auch Verbindungsmuffe anbieten.

Die Verbindungsmuffe kann zudem mit oder ohne Verbinderblock erworben werden, wodurch wir verschiedene Preise anbieten können. Die Muffe kann im Temperaturbereich zwischen -20 °C bis +90 °C eingesetzt werden. Sie ist schnell und einfach zu installieren. Die Formschalen sind mit einem Filmscharnier versehen und aus dickwandigem, zähem und schlagfestem Polypropylen (PP) hergestellt. Das RELICON Gel in den Schalen isoliert und verschließt den gesamten Anschluss, wenn das Gelenk geschlossen ist. Je nach Anschlusstyp kann Relifix als universelle Durchgangs- oder Abzweigverbindung eingesetzt werden, sodass sie die typischen Anwendungen optimal abdeckt. Zuletzt sorgt das rechteckige Design dafür, dass weitere Inhalte, neben dem Verbinderblock, Platz finden können.

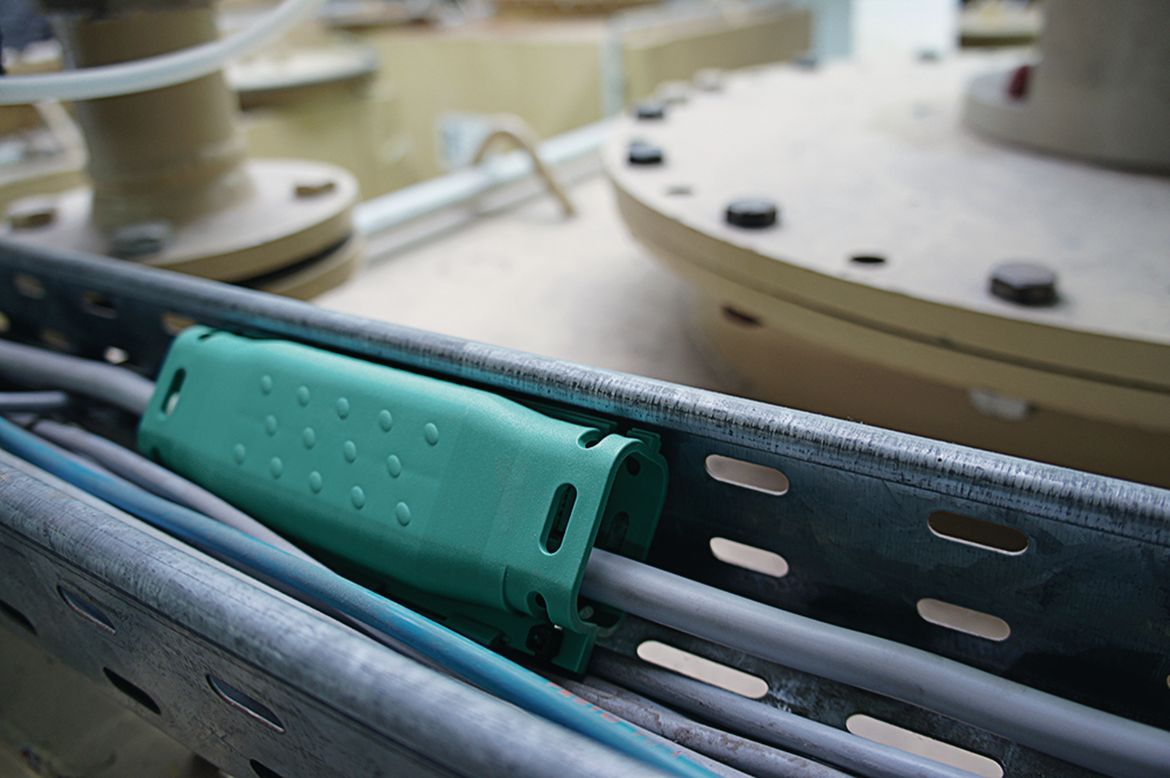

Relifix
Relifix: Eine Abzweig- und Verbindungsmuffe für den kleinen Geldbeutel

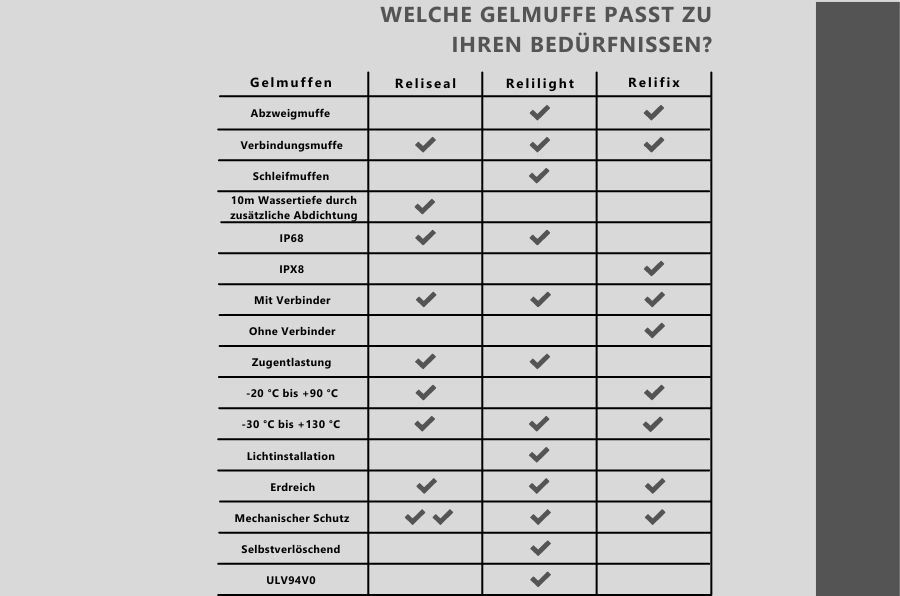

Auswahl Gelmuffen
Welche Gelmuffen passt zu Ihren Bedürfnissen? Wir haben Ihnen alle relevanten Merkmale in Form einer Tabelle zusammengefasst. Definieren Sie selbst welche Muffe zu Ihrer Anwendung passt.
