Gel-Kabelgarnitur ohne Verbinderblock : Relifix 410
Gelmuffe 3x1,5 - 4x10mm², 3x1,5 - 4x2,5mm² (Relifix 410 Abzweigmuffe)Artikelnummer: 435-00652
Eigenschaften
- Formschale: einteilig, farbig, wiederöffenbar, schlagfest, flammhemmend
- Gefüllt mit RELICON Gel, hochisolierend, kennzeichnungsfrei
- Mischen entfällt, einfachste Montage
- Unbegrenzt lagerfähig
- System geprüft nach EN 50393 (entspricht DIN VDE 0278-393)
Zulassungen und Normen
Anwendung

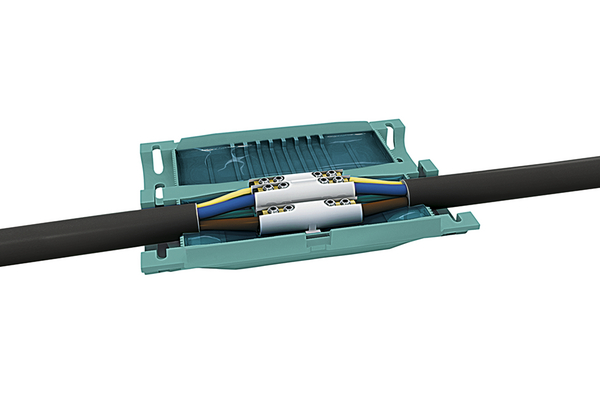

RELICON Relifix Gel Technologie bietet mehrere Vorteile. Es ist schnell und einfach zu installieren. Die Formschalen sind mit einem Filmscharnier versehen und aus dickwandigem, zähem und schlagfestem Polypropylen (PP) hergestellt. Das Relicon Gel in den Schalen isoliert und verschließt den gesamten Anschluss, wenn das Gelenk geschlossen ist. Je nach Anschlusstyp kann Relifix als universelle Durchgangs- oder Abzweigverbindung eingesetzt werden. Es eignet sich für die Verbindung von polymeren Kabeln und Drähten aus PVC, XLPE, PE, EPR etc.
Anwendung: In Niederspannungs-elektrischen Netzen als Durchgangs- und / oder Abzweigverbindung, z.B. Unterirdischen, unterirdischen, im Freien-, Innen- und Verdrahtungskanälen.
Weitere Produkte in dieser Produktgruppe
Gel-Kabelgarnitur ohne Verbinderblock >| Anzahl der Leitungen für Kabeldurchmesser | 4 |
| Ausführung | Gel |
| Farbe | Grün (GN) |
| Inhalt | 1Set |
| Kurzbeschreibung | Gelmuffe 3x1,5 - 4x10mm², 3x1,5 - 4x2,5mm² (Relifix 410 Abzweigmuffe) |
| Kurzbeschreibung (BMEcat) (Max 40 Zeichen) | Gelmuffe 3x1,5 - 4x10, 3x1,5 - 4x2,5 |
| Menge per | Box |
| Produktbezeichnung | Relifix 410-PP/SI-GN |

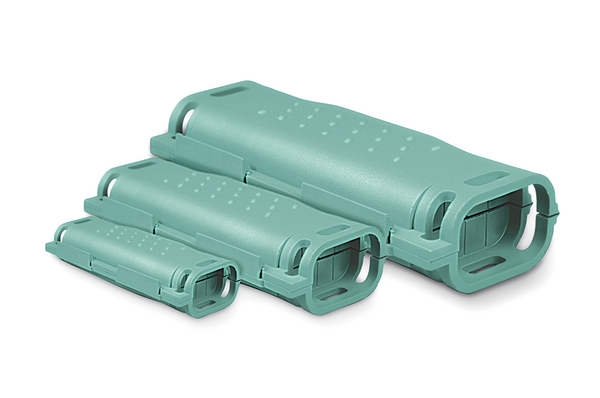

| Produktfamilie | RELICON Relifix 410 |
| Produktgruppe | Gel-Kabelgarnitur ohne Verbinderblock |

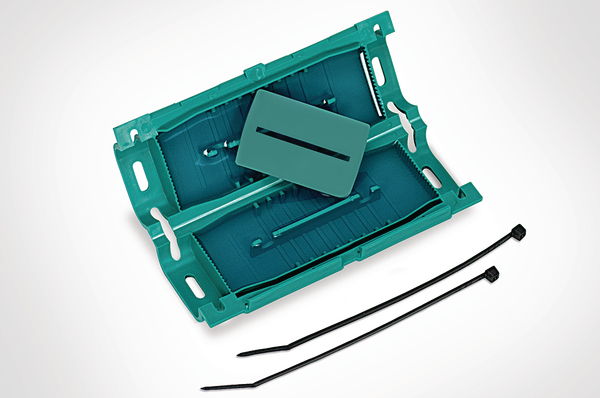

| Set Inhalt |
Gelschale gefüllt mit RELICON Gel Montageanleitung Trennplatte Kabelbinder |
| Verarbeitungswerkzeug | PTS4, ASS103, RCS0425 |
|
|
|
| Abzweigkabel bis mm² | 4 x 2.5mm² |
| Abzweigkabel von mm² | 3 x 1.5mm² |

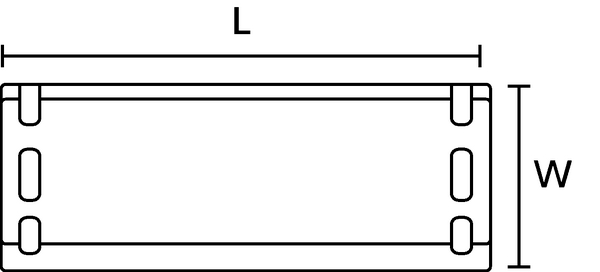

| Breite (W) | 55mm |
| Hauptkabel bis mm² | 4 x 10mm² |
| Hauptkabel von mm² | 3 x 1.5mm² |

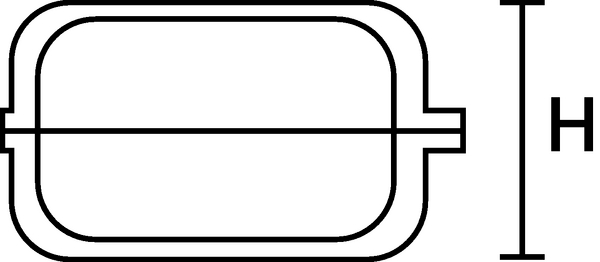

| Höhe (H) | 35mm |
| Kabeldurchmesser Abzweigkabel | 9-16mm |
| Kabeldurchmesser Hauptkabel | 9-20mm |
| Länge (L) | 146mm |
| Verbindungszubehör | ohne |
| Betriebstemperatur - °C | -20 °C bis +90 °C |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Lagerzeit | unbegrenzt |
| Material | Polypropylen (PP), Silikon (SI) |
| Zulassungen/Normen |
|
| Zulassungen/Normen | EN 50393:2006 |
| EAN / GTIN | 4250596414309 |
| Mindestbestellmenge | 1 |
| Verpackung 1 - Beschaffenheit | Packung |
| Verpackung 1 - Breite (m) | 0.065m |
| Verpackung 1 - Gewicht (kg) | 0.205kg |
| Verpackung 1 - Höhe (m) | 0.045m |
| Verpackung 1 - Länge (m) | 0.163m |
| Verpackung 1 - Menge | 1 |
| Verpackung 1 - Volumen (m³) | 0.00048m³ |
| ETIM 7.0 | EC001170 |
| ETIM60Key | EC001170 |
