Warmschrumpf-Verbindungsgarnitur 4x16-50mm², ohne Schraubverbinder, Nennspannung 0,6/1,0 (1,2) kV
Art.-Nr. 380-04008 | LVK-4x16-50-PO-X-BK

Kopiert
  • Dickwandig: sehr guter Abrieb-, Knick- und Schnittschutz
    4:1 deckt großen Anwendungsbereich ab, hoher Anpressdruck
    Thermoplastischer Innenkleber zum Schutz gegen äußere Einflüsse und zur Zugentlastung
    Thermochromatische Punkte (grüne Punkte) als Schrumpfindikator
    Beständig gegen Chemikalien und Erdalkalien
    Hohe Witterungsbeständigkeit
    halogenfrei
    Verpackung im Set für eine einfache Handhabung

Industriebedarf bei HellermannTyton

Anwendung Die LVK Schrumpfschlauch-Verbindungsgarnitur dient zum universellen Verbinden von unarmierten Kunststoffkabeln und Leitungen aus PVC, PE und VPE ( N(A)YY, NYM, TT). Sie ist zur Verwendung mit Press- und Schraubverbindern auf Aluminium- und Kupferkabeln geeignet, Nennspannung 0,6/1,0 (1,2) kV.
Anz. Aussenmuffen 1
Anzahl der Innenmuffen 4
Anzahl der Leitungen für Kabeldurchmesser 4
Ausführung Schrumpfmanschette
Bestell Typ 380-04008
Bezeichnung LVK Warmschrumpf-Verbindungsgarnitur für unarmierte Kunstoffkabel und Leitungen
Farbe Schwarz (BK)
Gewicht pro Einheit (netto) 0.301kg
Inhalt 1ST
Inhalt per Set
Kurzbeschreibung Warmschrumpf-Verbindungsgarnitur 4x16-50mm², ohne Schraubverbinder, Nennspannung 0,6/1,0 (1,2) kV
Material Polyolefin, strahlenvernetzt (PO-X)
Mit Innenkleber Ja
Produktbezeichnung LVK-4x16-50-PO-X-BK
Produktfamilie LVK - dickwandig, Innenkleber, Verbindungsgarnitur
Produktgruppe 4:1 Schrumpfschlauch – Reperaturset
Schrumpfrate bis 4:1

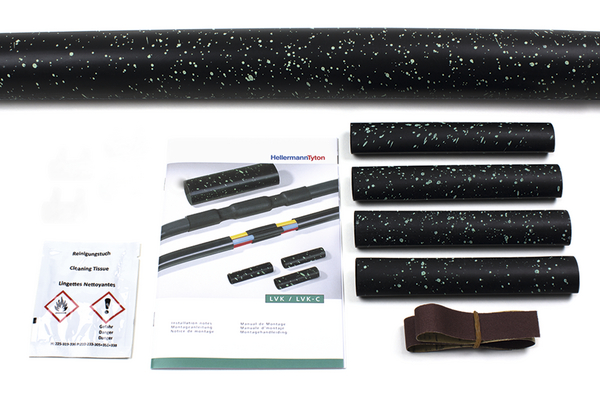

Set Inhalt Innenmuffen, Außenmuffe, Reinigungstuch, Schmirgelleinen, Montageanleitung
Spannungsbereich Nennspannung 0,6/1,0 (1,2) kV
Typ LVK-4x16-50
Außenmuffe ⌀ Liefermaß min. (D) 55.0mm
Außenmuffe ⌀ nach Schrumpf max. (d) 16.0mm
Außenmuffe Länge (L) 550.0mm
Außenmuffe Wanddicke (WT) 2.7mm
Höhe (H) 60mm
Innenmuffe ⌀ Liefermaß min. (D) 22.0mm
Innenmuffe ⌀ nach Schrumpf max. (d) 6.0mm
Innenmuffe Länge (L) 170.0mm
Inner Tubing Wall (WT) 2.5mm
Leiterquerschnitt (mm²) von bis 16-50
Längsschrumpf -10 % max.
Schlauchform Rund
Betriebstemperatur -55 °C bis +110 °C
Bruchdehnung (min.) 400%
Bruchdehnung Testmethode ASTM D2671
Durchschlagsfestigkeit 20kV/mm
Durchschlagsfestigkeit Testmethode ASTM D2671
ELV konform Ja
Gefahrgut Nein
Halogenfrei Ja
Klebstoff Heißschmelzkleber
Kupferkorrosion nicht korrosiv
Lagerzeit 5 Jahre
Limited Fire Hazard Nein
Min. Schrumpftemperatur +120 °C
ROHS konform Ja
Schmelzpunkt Kleber +105 °C
Spannungsreihe 0.6/1kV
Spezifischer Durchgangswiderstand 10¹⁴ Ω cm
Spezifischer Durchgangswiderstand Testmethode IEC 93
UL Listung Nein
UL Listung (gültig in USA) Nein
UL anerkannt Nein
UL anerkannt (gültig in USA) Nein
Zugfestigkeit 14MPa
Zulassungen/Normen
EAN / GTIN 4031026510958
Mindestbestellmenge 1
Ursprungsland CN
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.15m
Verpackung 1 - Gewicht (kg) 0.301001kg
Verpackung 1 - Höhe (m) 0.073m
Verpackung 1 - Länge (m) 0.56m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.006132
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.22m
Verpackung 3 - Gewicht (kg) 2.908kg
Verpackung 3 - Höhe (m) 0.21m
Verpackung 3 - Länge (m) 0.74m
Verpackung 3 - Menge 8
Verpackung 3 - Volumen (m³) 0.0342
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 93.7kg
Verpackung 4 - Höhe (m) 1.194m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 200
Verpackung 4 - Volumen (m³) 1.146
Zollwarentarif Nr. 39173200
ETIM 7.0 EC001169
ETIM 8.0 Key EC001169
ETIM 9.0 Key EC001169
