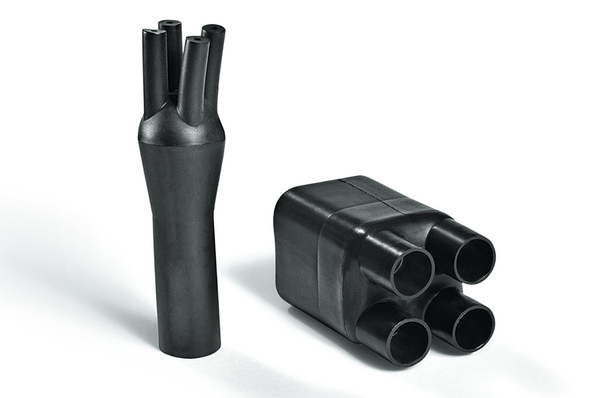

Warmschrumpfteil für Verzweigstellen 4- Fingerstück schwarz
Art.-Nr. 404-11180
| 411-1-G-PO-X-BK
|
Kopiert
- Einfaches Erstellen von Abzweigungen in Kabelbäumen
- Mechanischer Schutz für Verzweigstellen
- Isolierung von Spleißen nach VG-Norm
- Bauchig: ausreichend Platz für Verbinder
- Zulassung für Wehrtechnik
- Optional mit werkseitig eingebrachtem thermoplastischem Innenkleber zur Abdichtung und Zugentlastung
Mehr anzeigen
Weniger anzeigen
Weitere Produkte in dieser Produktgruppe:
| Anwendung | Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen. |
| Ausführung | für 4-adrige Kabel und Leitungen |
| Bestell Typ | 404-11180 |
| Bezeichnung | HELASHRINK FORMTEIL |
| Farbe | Schwarz (BK) |
| Gewicht pro Einheit (netto) | 0.01kg |
| Inhalt | 1ST |
| Inhalt per | Stück |
| Kurzbeschreibung | Warmschrumpfteil für Verzweigstellen 4- Fingerstück schwarz |
| Material | Polyolefin, strahlenvernetzt (PO-X) |
| Produktbezeichnung | 411-1-G-PO-X-BK |
| Produktfamilie | Helashrink Serie 400 - 4 Finger, bauchig, VG-Ausführung |
| Produktgruppe | Schrumpfformteil - Abzweigung |
| Typ | 411-1-G |
|
|
|

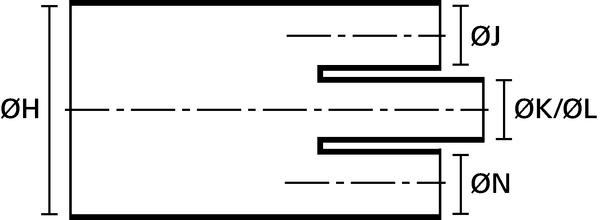

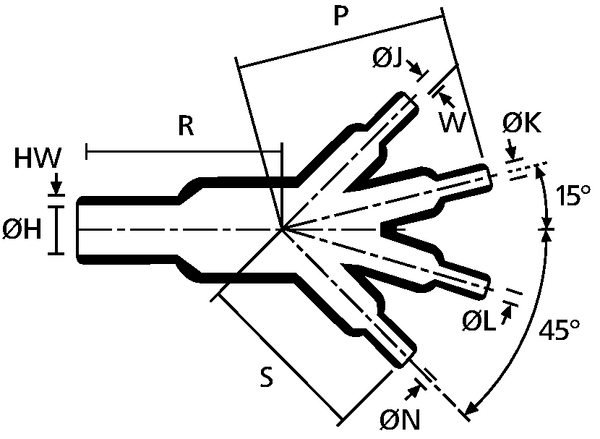

| ⌀H max. b | 10.0mm |
| ⌀H min. a | 19.0mm |
| ⌀J max. b | 5.5mm |
| ⌀J min. a | 9.5mm |
| ⌀J/K/L/N max. b | 5.5mm |
| ⌀J/K/L/N min. a | 9.5mm |
| ⌀K max. b | 5.5mm |
| ⌀K min. a | 9.5mm |
| Flexibilität | halbsteif |
| HW ± 20% | 2.0mm |
| HW ± 30% | 2.0mm |
| JW ± 30% | 1.0mm |
| P ± 10% | 71mm |
| P ±15%=Gesamtlänge | 71mm |
| R nom. | 36.0mm |
| R ± 10% | 35.6mm |
| S nom. | 32.0mm |
| S ± 10% | 32.0mm |
| T ± 10% | 36.0mm |
| T ± 20% | 36.0mm |
| W ± 10% | 1.0mm |
| Betriebstemperatur | -75 °C bis +150 °C |
| Bezeichnung nach VG-Norm | VG 95343 T08 E 002 A |
| Brandschutzeigenschaften | ASTM D635 |
| CAS Nummer | 84852-53-9 |
| Durchschlagsfestigkeit | 14kV/mm |
| Durchschlagsfestigkeit Testmethode | ASTM D2671 |
| EC Nummer | 284-366-9 |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Lagerzeit | 5 Jahre |
| Min. Schrumpftemperatur | +135 °C |
| Nato Nummer | 5970-12-302-3940 |
| ROHS konform | Ja |
| Zugfestigkeit | 15MPa |
| Zulassungen/Normen |
|
| Zulassungen/Normen | VG 95343-8:2016-03 |
| enthaltene kritische Substanzen | DBDPE |
|
|
|
| EAN / GTIN | 5022660635564 |
| Mindestbestellmenge | 100 |
| Ursprungsland | GB |
| Verpackung 1 - Beschaffenheit | Beutel |
| Verpackung 1 - Breite, gefüllt (m) | 0.1m |
| Verpackung 1 - Gewicht (kg) | 0.010001kg |
| Verpackung 1 - Höhe (m) | 0.02m |
| Verpackung 1 - Länge (m) | 0.13m |
| Verpackung 1 - Menge | 1 |
| Verpackung 1 - Volumen (m³) | 0.00026m³ |
| Zollwarentarif Nr. | 39174000 |
