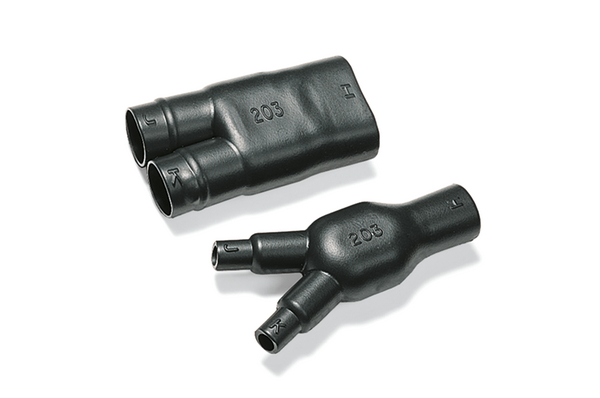

Warmschrumpfteil für Verzweigstellen 2- Fingerstück schwarz
Art.-Nr. 402-04180 | 204-1-G-PO-X-BK Details

  • Einfaches Erstellen von Abzweigungen in Kabelbäumen
  • Mechanischer Schutz für Verzweigstellen
  • Isolierung von Spleißen nach VG-Norm
  • Bauchig: ausreichend Platz für Verbinder
  • Zulassung für Wehrtechnik
  • Optional mit werkseitig eingebrachten thermoplastischem Innenkleber zur Abdichtung und Zugentlastung
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen.
Ausführung für 2-adrige Kabel und Leitungen
Bestell Typ 204-1-G
Bezeichnung HELASHRINK FORMTEIL
Farbe Schwarz (BK)
Inhalt 1ST
Inhalt per Stück
Kurzbeschreibung Warmschrumpfteil für Verzweigstellen 2- Fingerstück schwarz
Material Polyolefin, strahlenvernetzt (PO-X)
Produktbezeichnung 204-1-G-PO-X-BK
Produktfamilie Helashrink Serie 200 - Y-Form, bauchig, VG-Ausführung
Produktgruppe Schrumpfformteil - Abzweigung
Typ 204-1-G
Verarbeitungswerkzeug H6100, E4500, CHG900
Flexibilität halbsteif
Gewicht pro Einheit (netto) 0.04kg

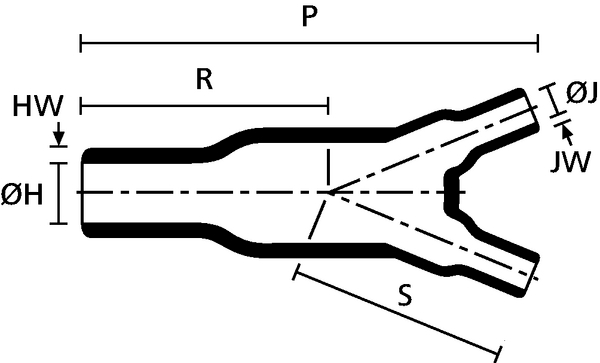

HW ± 20% 3.0mm
HW ± 30% 3.0mm
JW nom. 2.5mm
JW ± 20% 2.5mm
JW ± 30% 2.5mm
P ±15%=Gesamtlänge 131.0mm
R nom. 66.0mm
S nom. 81.0mm

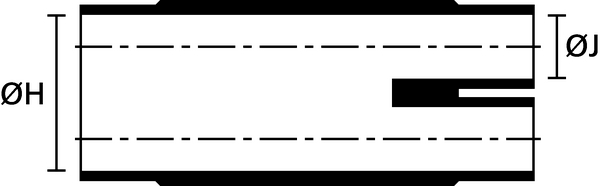

∅H max. b 18.0mm
∅H min. a 39.0mm
∅J max. b 12.0mm
∅J min. a 27.0mm
∅J/K max. b 12.0mm
∅J/K min. a 27.0mm
Betriebstemperatur -75 °C bis +150 °C
Bezeichnung nach VG-Norm VG 95343 T08 C 003 A
Brandschutzeigenschaften ASTM D635
Durchschlagsfestigkeit 15kV/mm
Durchschlagsfestigkeit Testmethode ASTM D2671
ELV konform Ja
Gefahrgut Nein
Min. Schrumpftemperatur +135 °C
Nato Nummer 5970-12-310-2122
ROHS konform Ja
Zulassungen/Normen
Zulassungen/Normen VG 95343-8:2016-03
EAN / GTIN 5022660635502
Mindestbestellmenge 100
Ursprungsland GB
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.1m
Verpackung 1 - Gewicht (kg) 0.040001kg
Verpackung 1 - Höhe (m) 0.035m
Verpackung 1 - Länge (m) 0.13m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00046
Zollwarentarif Nr. 39174000
ETIM 7.0 EC002464
ETIM 8.0 Key EC002464
ETIM 9.0 Key EC002464
UNSPSC Code 39121721
