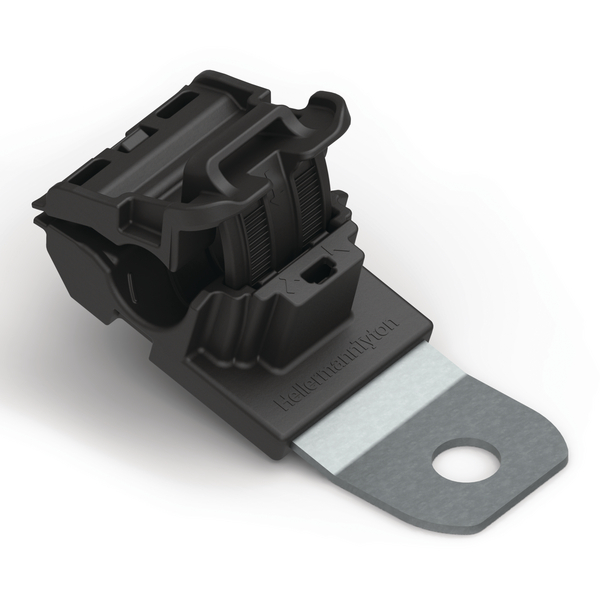

Ratchet P-Clamp, A-Serie RCA15SM6

Für Bündeldurchmesser von 6,2 mm bis 13,7 mm, Artikelnummer: 151-01640

Eigenschaften

  • Einteiliger Ratschenverschluss für bequeme Installation während der Vor- und Endmontage

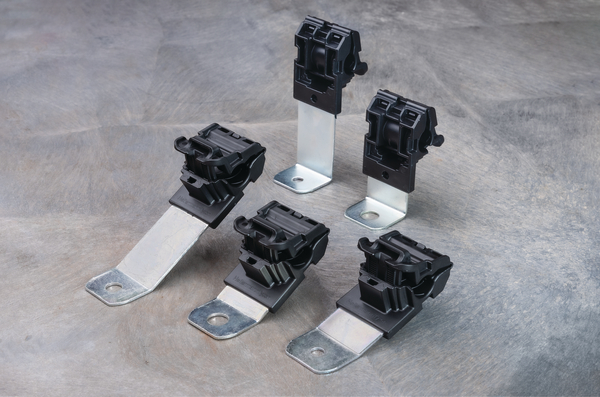

  • Großes Spektrum an Durchmessern und Ausführungen reduziert Lagerbestände
  • Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden

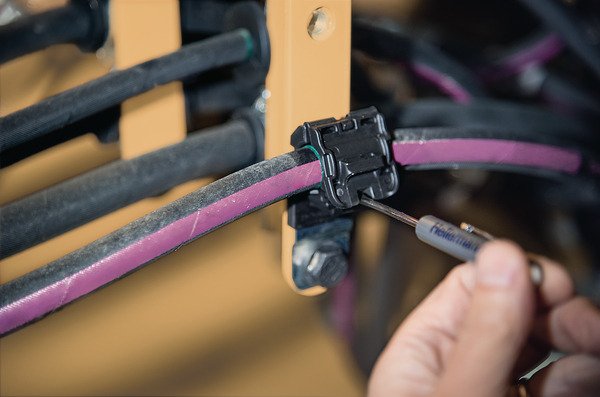

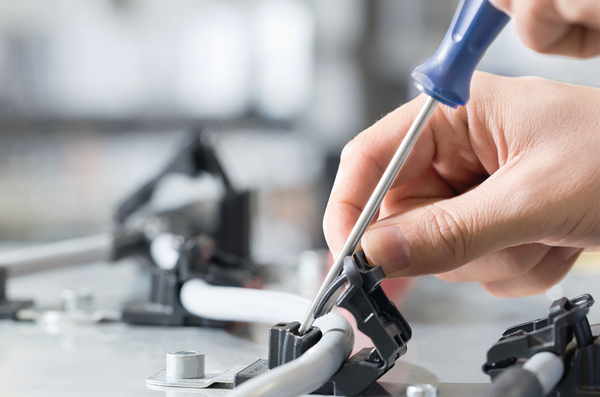

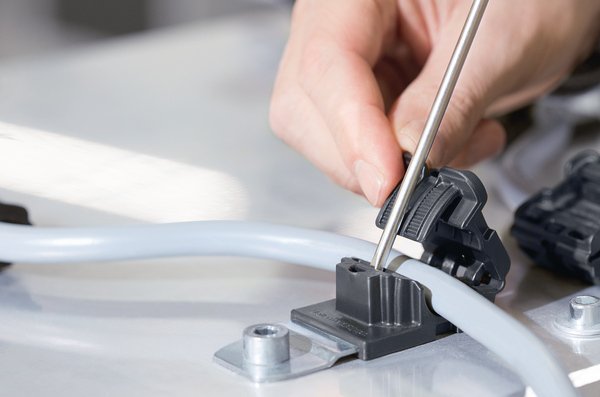

  • Mittels Schraubendreher einfach wiederöffenbar, so sind Anpassungen und Instandhaltung schnell durchgeführt
  • Integrierte Stahlmontageplatte für hohes Drehmoment, chemikalien- und salzsprühnebel-beständig
  • Für empfindliches Bündelgut sind Einsätze aus weichem Material erhältlich
  • Optional erhältliche Anzugshilfe für definierten Anpressdruck bei Verwendung eines Handwerkzeuges (EVO-Serie)

Zulassungen und Normen

Anwendung

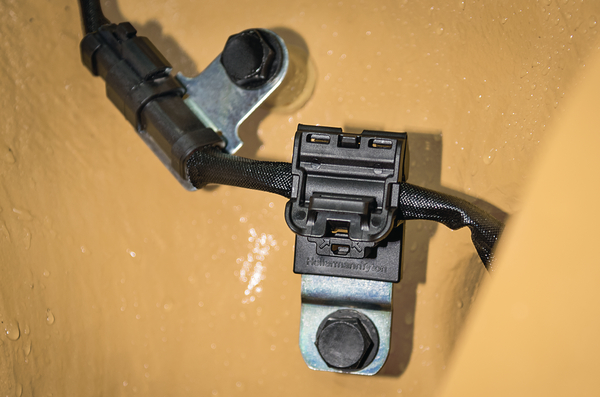

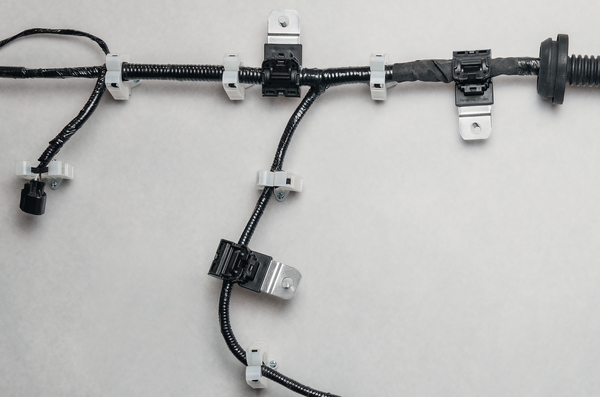

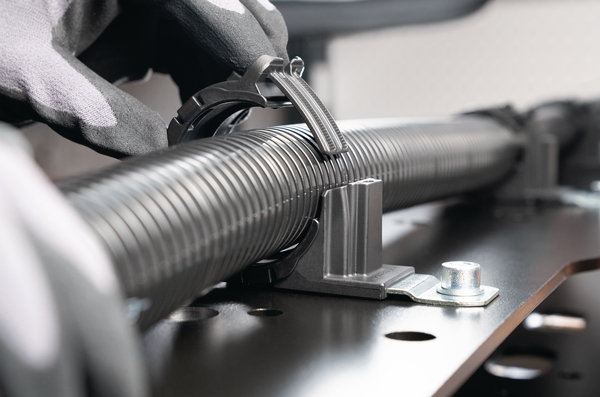

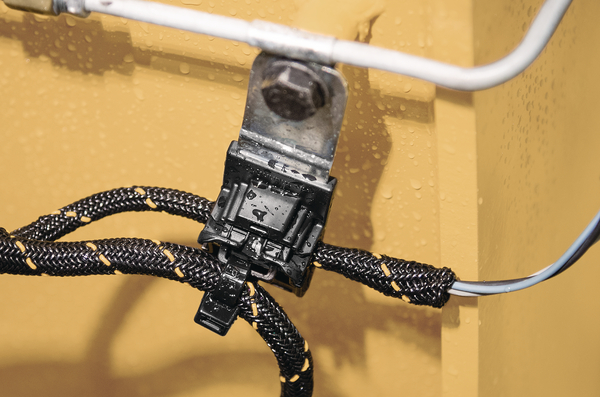

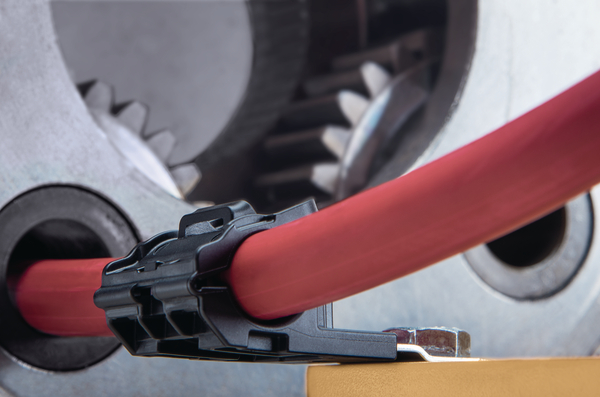

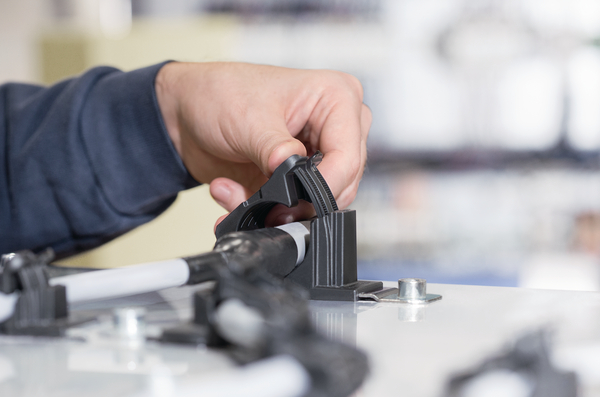

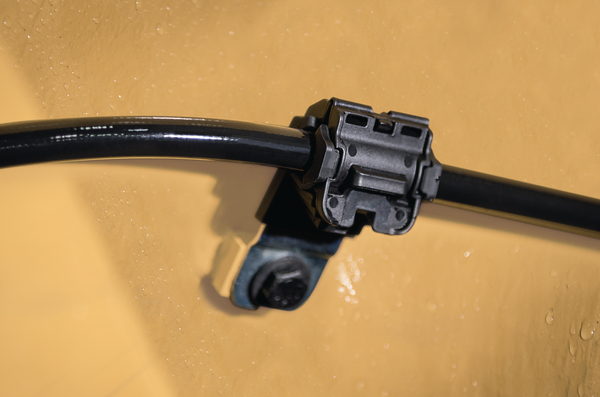

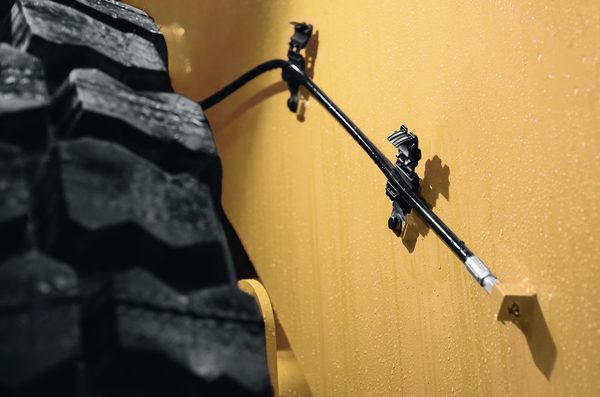

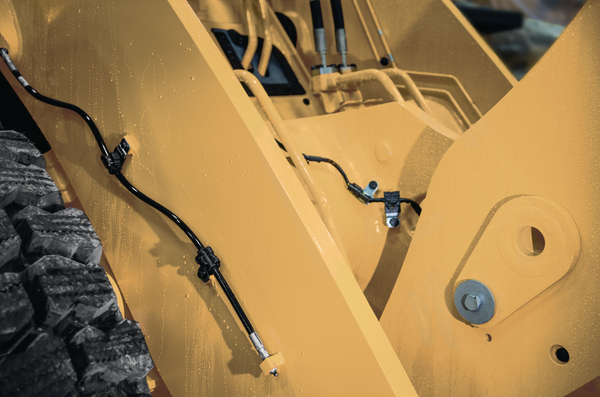

Die Produktfamilie der Ratchet P-Clamp bietet eine hohe Flexibilität beim Führen und Befestigen von Kabeln, Rohren oder Leitungen. Ihre robuste Bauform und die widerstandsfähigen Materialien machen sie ideal geeignet für Schwerlastanwendungen im Innen- und Außenbereich. Die einteilige Befestigungsschelle wird mit der Hand auf den gewünschten Durchmesser geschlossen. Mit der Lösefunktion kann das Bündel mit einem einfachen Schlitzschraubendreher problemlos und zerstörungsfrei entfernt werden. Die Schelle kann wiederverwendet werden, ohne dass die Position verändert werden muss.

Für Bündeldurchmesser von 6,2 mm bis 13,7 mm ist für folgende Industrie-Branchen geeignet

Ausführung Kurz
Befestigungsart schrauben
Farbe Schwarz (BK)
Hauptmerkmale Für Bündeldurchmesser von 6,2 mm bis zu 13,7 mm geeignet Einteiliger Ratschenverschluss ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage Vielfältige Konfigurationsmöglichkeiten decken ein großes Spektrum an Durchmessern und Anwendungen ab Lagerbestände können reduziert werden Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden Unkomplizierte Lösefunktion zur schnellen Anpassung und vereinfachten Instandhaltung Schlagzäh modifiziertes, hitze- und UV-stabilisiertes PA66 Lange Haltbarkeit im Innen- und Außenbereich Integrierte Stahlmontageplatte toleriert die Montage mit hohem Drehmoment Die Befestigungsplatte ist chemikalien- und salzsprühnebelbeständig Für empfindliches Bündelgut sind spezielle Einsätze aus weichem Material erhältlich Separate Anzugshilfe ermöglicht definierten Anpressdruck mit Hilfe eines Handwerkzeuges (EVO-Serie)
Inhalt 300Stk.
Kurzbeschreibung (BMEcat) Befestigungselement 115,6x34,9 mm, Bündeldurchmesser: 6,2-13,7 mm, M6, schwarz
Menge per Karton
Produktbezeichnung RCA15SM6-PA66HIRHSUV/ST/ZN-BK
Produktfamilie Für Bündeldurchmesser von 6,2 mm bis 13,7 mm
Produktgruppe Ratchet P-Clamp, A-Serie
Binderbreite max. (G) 13.2mm
Binderbreite max. (G) (imperial) 0.52"
Bolzen Ø M6

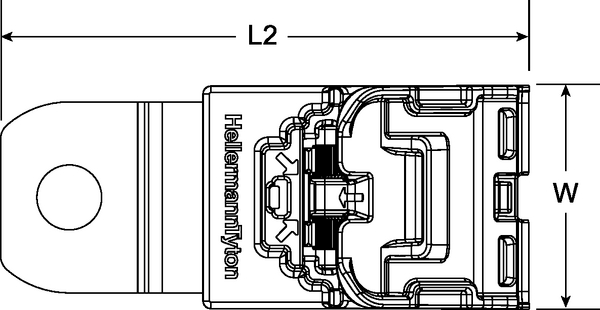

Breite (W) 34.9mm
Breite (W2) 30.0mm
Bündel ∅ max. 13.7mm
Bündel ∅ min. 6.2mm

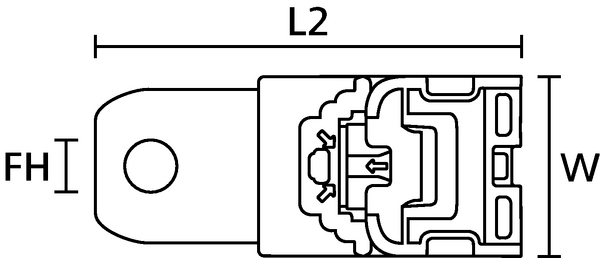

für ∅ Befestigungsloch (FH) 6.5 mm

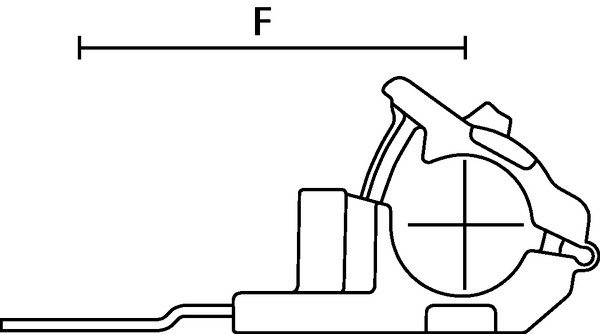

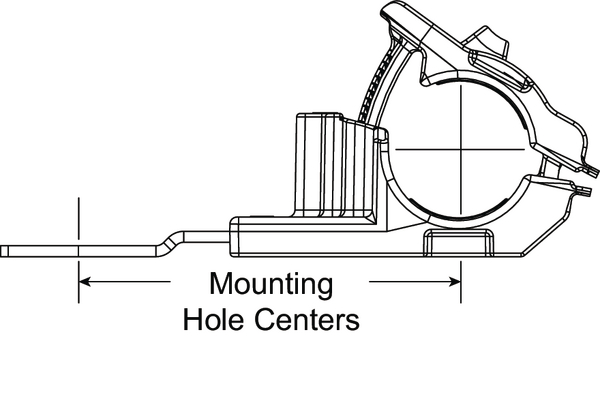

Lochabstand (F) 54.7mm
Lochabstand (F) (imperial) 2.15"
Länge (L) 115.6mm
Länge (L2) 86.9mm
Mindesthaltekraft 445.0N
Winkel 15°
Betriebstemperatur - °C -40 °C bis +125 °C
Brandschutzeigenschaften UL94 HB
ELV konform Ja
Gefahrgut Nein
Kopf Stahl (ST)
Material Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV), Stahl (ST), verzinkt (ZN)
UL anerkannt (gültig in USA) Nein
UL File Nummer E64139
UL Listung (gültig in USA) Ja
UV-beständig Ja
Zulassungen/Normen
EAN / GTIN 4031026565910
Mindestbestellmenge 300
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.395m
Verpackung 3 - Gewicht (kg) 10.748kg
Verpackung 3 - Höhe (m) 0.22m
Verpackung 3 - Länge (m) 0.605m
Verpackung 3 - Menge 300
Verpackung 3 - Volumen (m³) 0.0526
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 182.22kg
Verpackung 4 - Höhe (m) 1.245m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 4500
Verpackung 4 - Volumen (m³) 1.195
ETIM60Key EC000127
UNSPSC Code 39121702
