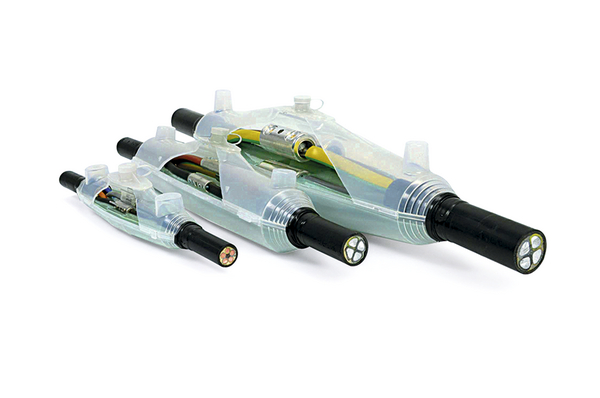

Gießharz-Verbindungsmuffe i-1,5 / SF 3x1,5 bis 5x10
Art.-Nr. 435-00088 | i-1.5 / SF-PUR-GN Details

  • Zweiteilige, schlagfeste, transparente Formschalen
  • Kompakte Abmessungen
  • Definierte Kabeldurchmesser an den Formschalen
  • SF-System
  • Sofort betriebsbereit
  • Längs- und querwasserdicht

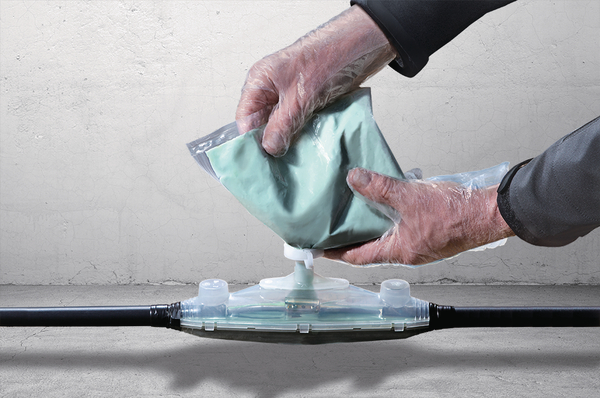

  • Garnitur unter Wassereinfluss vergießbar
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Die RELICON Verbindungsgarnituren sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie sind universell verwendbar für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY. Anwendungsgebiete: Anschlüsse und Verbindungen in Industriegebäuden, Energieversorgung im Erdreich, im Freien und im Wasser.
Anzahl der Leitungen für Kabeldurchmesser 5
Ausführung Gießharz
Farbe Grün (GN)
Inhalt 1Set
Inhalt per Packung
Kurzbeschreibung Gießharz-Verbindungsmuffe i-1,5 / SF 3x1,5 bis 5x10
Material Polyurethanharz (PUR)
Produktbezeichnung i-1.5 / SF-PUR-GN
Produktfamilie RELICON i-Line SF mit PUR 33
Produktgruppe Gießharz-Verbindungsmuffe ohne Schraubverbinder
Set Inhalt Gießharz PUR 33
Im 2-Kammerbeutel, transparent
Formschalen, transparent
SF-Einfüllstutzen und Adapter
Schutzhandschuhe, Schmirgelleinen, Montageanleitung
HelaTape PVC Isolierband
Abstandshalter für max. 5-adrige Kabel (i-1 bis i-4)
Verarbeitungswerkzeug PTS4, ASS103, RCS0425
Gewicht pro Einheit (netto) 0.527kg
Harzmenge 220 ml/301 g
Hauptkabel bis mm² 5 x 10mm²
Hauptkabel von mm² 3 x 1.5mm²

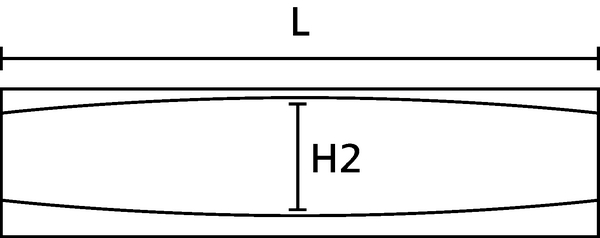

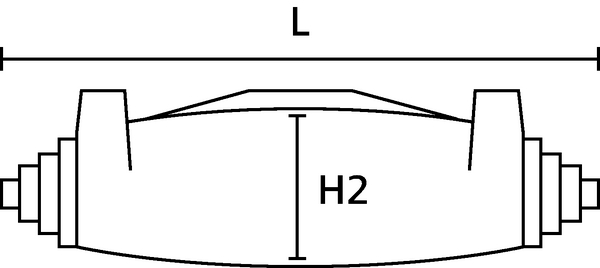

Höhe (H2) 39mm
Kabeldurchmesser Hauptkabel 6-24mm
Leiterquerschnitt (mm²) von bis 1.5-10mm²
Länge (L) 215mm
Verbindungszubehör ohne
Betriebstemperatur -25 °C bis +120 °C
ELV konform Ja
Gefahrgut Nein
Halogenfrei Nein
Lagerzeit 48 Monate
Spannungsreihe 0.6/1kV
Vibrationsdämpfend Nein
Zulassungen/Normen
EAN / GTIN 4031026631233
Gebinde Beutel
Lagertemperatur +4 °C bis +40 °C
Mindestbestellmenge 1
Ursprungsland PL
Verpackung 1 - Beschaffenheit Karton
Verpackung 1 - Breite, gefüllt (m) 0.17m
Verpackung 1 - Gewicht (kg) 1.027kg
Verpackung 1 - Höhe (m) 0.06m
Verpackung 1 - Länge (m) 0.24m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00245
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.25m
Verpackung 3 - Gewicht (kg) 10.77kg
Verpackung 3 - Höhe (m) 0.31m
Verpackung 3 - Länge (m) 0.335m
Verpackung 3 - Menge 10
Verpackung 3 - Volumen (m³) 0.026
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 344.1kg
Verpackung 4 - Höhe (m) 1.075m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 300
Verpackung 4 - Volumen (m³) 1.032
Zollwarentarif Nr. 39095090
ETIM 7.0 EC001169
ETIM 8.0 Key EC001169
ETIM 9.0 Key EC001169
