Gel-Kabelgarnitur mit Verbinder : Reliseal V510

Gel-Kabelgarnitur 3x4 mm², 5x10 mm², grünArtikelnummer: 435-01661

Eigenschaften

  • Schutzart IP 68, 10 Meter
  • System geprüft nach DIN EN 50393

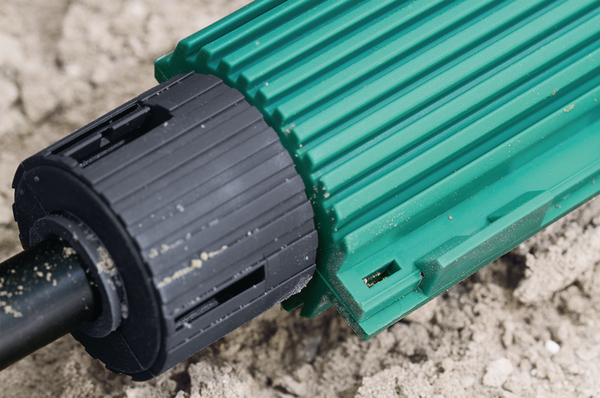

  • Perfekte Zugentlastung durch patentiertes Schraubsystem
  • Hohe Isoliereigenschaften größer als 1kV durch RELICON Gel
  • Kennzeichnungsfreies Gel
  • Wiederzuöffnen
  • Einfache Montage
  • Beständig gegen UV-Strahlen
  • Alterungsbeständig
  • Witterungsbeständig
  • Temperaturbeständigkeit von -20°C - 90°C
  • Unbegrenzte Lagerfähigkeit
  • Inkl. Verbinderblock

Zulassungen und Normen

Anwendung

Reliseal Gel Kabelgarnituren sind ein sicherer und robuster Partner für extremste Ansprüche. Geprüft nach Schutzart IP68, 10 Meter und mit integrierter Zugentlastung bieten sie Schutz, Isolation und Abdichtung selbst in widrigen Umgebungen.
Geliefert als Komplettset, ist die Montage einfach und ohne großen Zeitaufwand möglich. Die Formschalen bestehen aus schlagfestem flammwidrigen Polypropylen (PP). Das RELICON Gel in der Schale übernimmt das Isolieren und Abdichten der Verbindung. Reliseal ist eine universelle Verbindungsgarnitur. Abhängig vom Klemmen-Typ wird sie für Verbindungen von Kunststoffkabeln und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY, NYM, H05 eingesetzt.

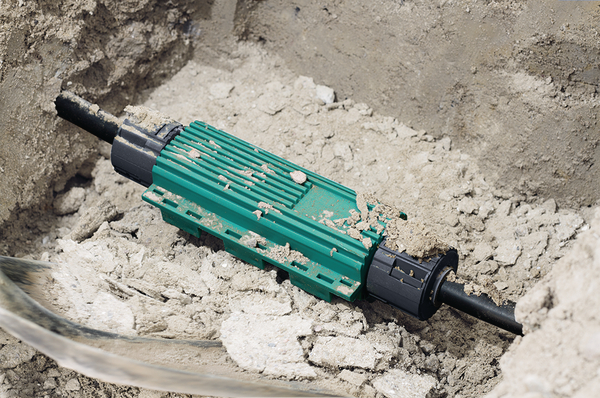

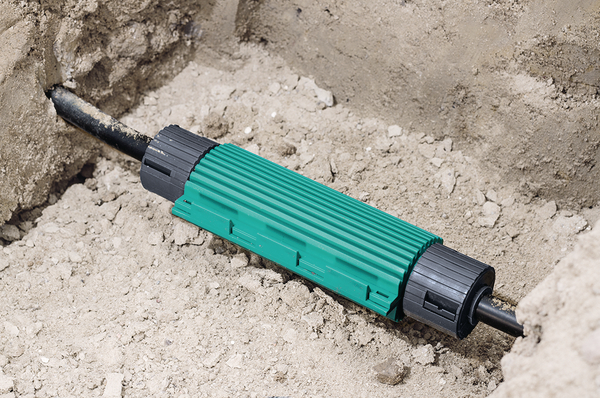

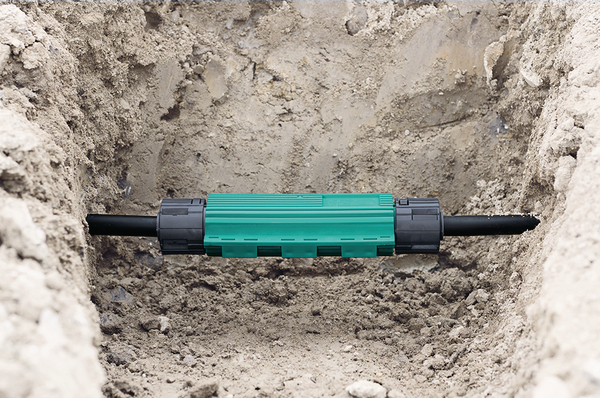

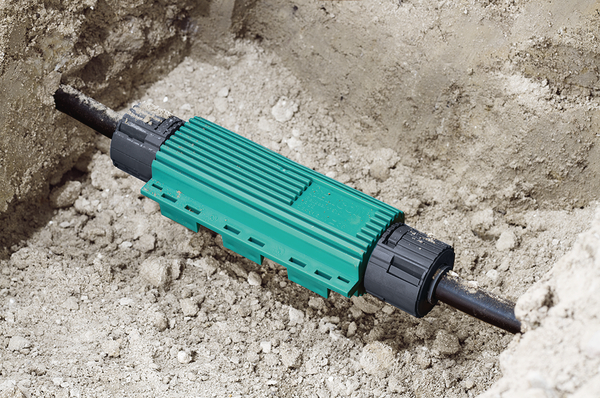

Anwendungsgebiete: Als Verbindungsgarnitur in Installationskanälen und Innenräumen, im Erdreich, im Freien und im Wasser.

Anzahl der Leitungen für Kabeldurchmesser 5
Ausführung für 5-adrige Kabel und Leitungen
Farbe Grün (GN)
Inhalt 1ST
Kurzbeschreibung Gel-Kabelgarnitur 3x4 mm², 5x10 mm², grün
Menge per Box
Produktbezeichnung Reliseal V510-PP/SI-GN
Produktfamilie RELICON Reliseal V 510
Produktgruppe Gel-Kabelgarnitur mit Verbinder

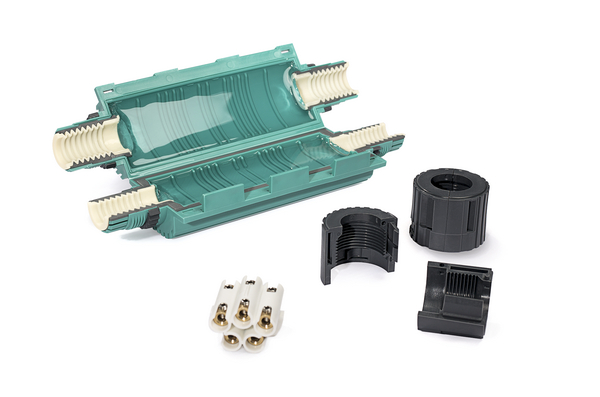

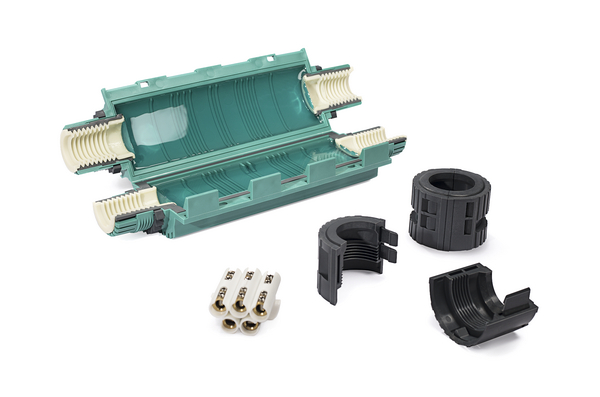

Set Inhalt Gelschale gefüllt mit RELICON Gel
Schraubsystem für die Zugentlastung
Adapterdichtungen für verschiedene Kabeldurchmesser
Montageanleitung
Verbinderblock 3 x 4 mm² - 5 x 10 mm²
Inbusschlüssel für Verbinder
Verarbeitungswerkzeug PTS4, ASS103, RCS0425

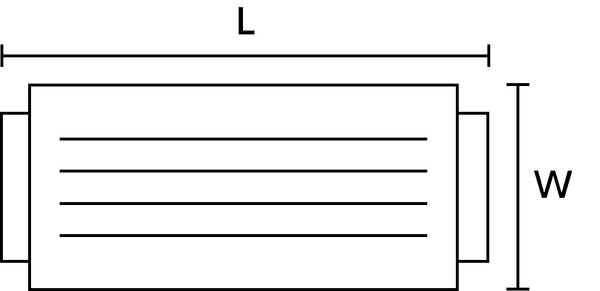

Breite (W) 69mm
Hauptkabel bis mm² 5 x 10mm²
Hauptkabel von mm² 3 x 4mm²

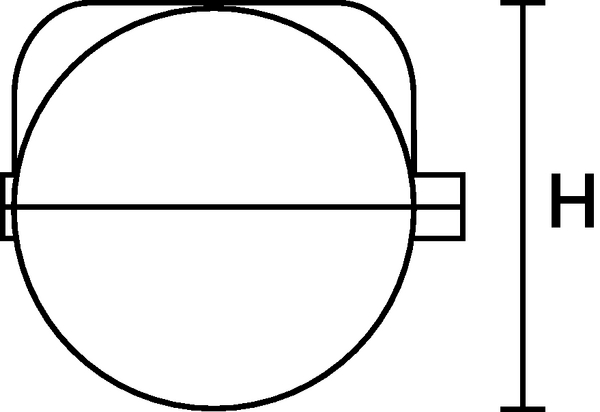

Höhe (H) 49mm
Kabeldurchmesser Hauptkabel 14-21mm
Länge (L) 235mm
Verbindungszubehör Verbinderblock
Betriebstemperatur - °C -20 °C bis +90 °C
ELV konform Ja
Gefahrgut Nein
Lagerzeit unbegrenzt
Material Polypropylen (PP), Silikon (SI)
Zulassungen/Normen
Zulassungen/Normen EN 60529:1991
EAN / GTIN 4031026539904
Mindestbestellmenge 1
Verpackung 1 - Beschaffenheit Packung
Verpackung 1 - Breite (m) 0.115m
Verpackung 1 - Gewicht (kg) 0.573kg
Verpackung 1 - Höhe (m) 0.06m
Verpackung 1 - Länge (m) 0.24m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00166
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.39m
Verpackung 3 - Gewicht (kg) 14.826kg
Verpackung 3 - Höhe (m) 0.375m
Verpackung 3 - Länge (m) 0.42m
Verpackung 3 - Menge 25
Verpackung 3 - Volumen (m³) 0.0614
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 198.912kg
Verpackung 4 - Höhe (m) 1.27m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 300
Verpackung 4 - Volumen (m³) 1.219
ETIM 7.0 EC001170
UNSPSC Code 39121452
