Gel-Kabelgarnitur mit Verbinderblock : Relilight V61.5I2

Gel-Kabelgarnitur 6x05 - 6x1,5Artikelnummer: 435-01652

Eigenschaften

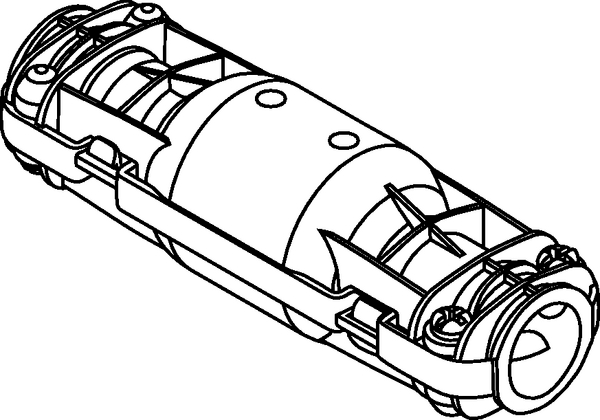

  • Formschale: zweiteilig, schwarz, wiederöffenbar, incl. Zugentlastung, flammenhemmend (UL94 V0), Schutzart IP68
  • Gefüllt mit RELICON Gel, hochisolierend, kennzeichnungsfrei
  • Einfache Montage
  • Mit Verbinderblock
  • Unbegrenzt lagerfähig
  • System geprüft nach DIN EN 60998-2-1:2004
  • Spannungsklasse 250V

Zulassungen und Normen

Anwendung

Relilight Gel-Kabelgarnituren wurden entwickelt für die Lichtinstallation, insbesondere der LED-Beleuchtung. Selbstverständlich werden die hohen Anforderungen der Energietechnik erfüllt. Die Systemprüfung nach EN 60998-2-1:2004, die Schutzart IP68 und flammwidrige Formschalen bestätigen dies.
Relilight Gel-Kabelgarnituren werden abhängig vom Klemmen-Typ für Verbindungen, Einzel- und Doppelabzweigungen benutzt. Verwendet werden sie mit Kunststoffkabeln und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYM. Die Kabelgarnitur gefüllt mit Gel auf Silikonbasis bietet Isolation, Abdichtung und mechanischen Schutz in einem Schritt und verringert so den Montageaufwand erheblich.

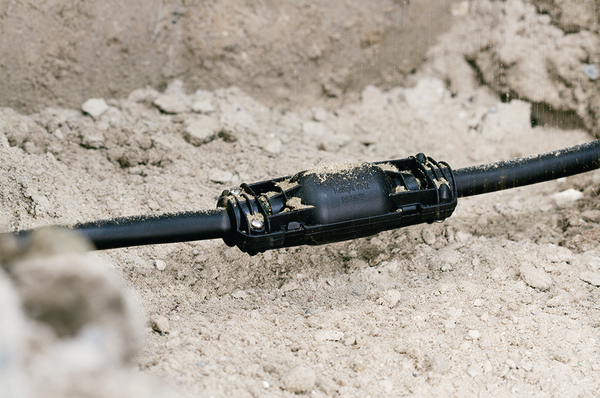

Anwendungsgebiete: Im Niederspannungsnetz als Verbindungs- oder Abzweiggarnitur für die Außenbeleuchtung. In Installationskanälen und Innenräumen, im Erdreich, im Freien und im Wasser.

Anzahl der Leitungen für Kabeldurchmesser 6
Ausführung Gel
Farbe Schwarz (BK)
Inhalt 1Beutel
Kurzbeschreibung Gel-Kabelgarnitur 6x05 - 6x1,5
Menge per Box
Produktbezeichnung Relilight V61.5I2-PA66V0/SI-BK
Produktfamilie RELICON Relilight V 61,5 I2
Produktgruppe Gel-Kabelgarnitur mit Verbinderblock

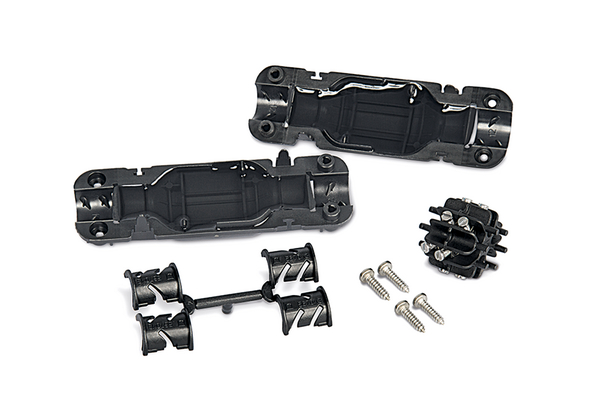

Set Inhalt Gelschale gefüllt mit RELICON Gel
Adapter für Zugentlastung
Montageanleitung
Verbinderblock 6 x 0,5 mm² - 6 x 1,5 mm²
Schrauben
Spannungsbereich 250V
Verarbeitungswerkzeug PTS4, ASS103, RCS0425

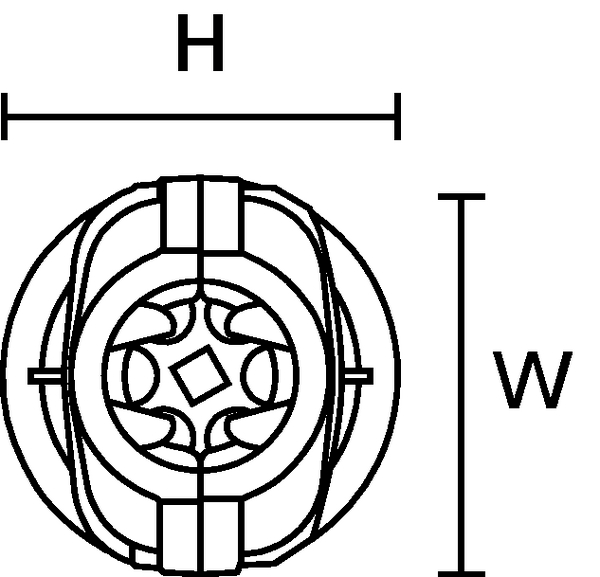

Breite (W) 24.0mm
Hauptkabel bis mm² 6 x 1.5mm²
Hauptkabel von mm² 6 x 0.5mm²
Höhe (H) 29.0mm
Kabeldurchmesser Hauptkabel 6.5-12mm

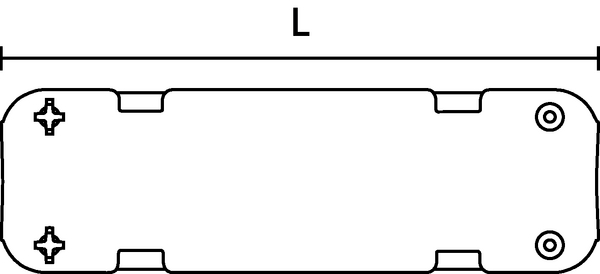

Länge (L) 100mm
Verbindungszubehör Verbinderblock
Betriebstemperatur - °C -30 °C bis +130 °C
Brandschutzeigenschaften selbstverlöschend
ELV konform Ja
Gefahrgut Nein
Lagerzeit unbegrenzt
Material Polyamid 6.6 V0 (PA66V0), Silikon (SI)
Zulassungen/Normen
Zulassungen/Normen EN 60998-2-1:2004
EAN / GTIN 4250596413784
Mindestbestellmenge 1
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.1m
Verpackung 1 - Gewicht (kg) 0.066649kg
Verpackung 1 - Höhe (m) 0.03m
Verpackung 1 - Länge (m) 0.105m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00032
Verpackung 2 - Beschaffenheit Karton
Verpackung 2 - Breite (m) 0.135m
Verpackung 2 - Gewicht (kg) 0.771kg
Verpackung 2 - Höhe (m) 0.11m
Verpackung 2 - Länge (m) 0.21m
Verpackung 2 - Menge 10
Verpackung 2 - Volumen (m³) 0.0031
ETIM 7.0 EC001169
