Gel-Kabelgarnitur 3x0,5 - 3x1,5
Art.-Nr. 435-01653 | Relilight V31.5U1-PA66V0/SI-BK Details

  • Formschale: zweiteilig, schwarz, wiederöffenbar, incl. Zugentlastung, flammenhemmend (UL94 V0), Schutzart IP68
  • Gefüllt mit RELICON Gel, hochisolierend, kennzeichnungsfrei
  • Einfache Montage
  • Mit Verbinderblock
  • Unbegrenzt lagerfähig
  • System geprüft nach DIN EN 60998-2-1:2004
  • Spannungsklasse 250V
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

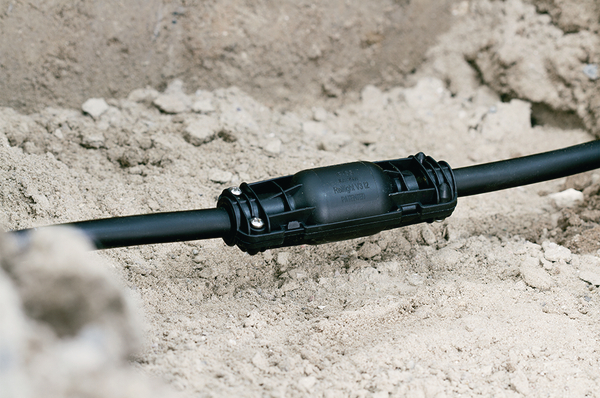

Anwendung Relilight Gel-Kabelgarnituren wurden entwickelt für die Lichtinstallation, insbesondere der LED-Beleuchtung. Selbstverständlich werden die hohen Anforderungen der Energietechnik erfüllt. Die Systemprüfung nach EN 60998-2-1:2004, die Schutzart IP68 und flammwidrige Formschalen bestätigen dies. Relilight Gel-Kabelgarnituren werden abhängig vom Klemmen-Typ für Verbindungen, Einzel- und Doppelabzweigungen benutzt. Verwendet werden sie mit Kunststoffkabeln und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYM. Die Kabelgarnitur gefüllt mit Gel auf Silikonbasis bietet Isolation, Abdichtung und mechanischen Schutz in einem Schritt und verringert so den Montageaufwand erheblich. Anwendungsgebiete: Im Niederspannungsnetz als Verbindungs- oder Abzweiggarnitur für die Außenbeleuchtung. In Installationskanälen und Innenräumen, im Erdreich, im Freien und im Wasser.
Anzahl der Leitungen für Kabeldurchmesser 3
Ausführung Gel
Farbe Schwarz (BK)
Inhalt 1Beutel
Inhalt per Box
Kurzbeschreibung Gel-Kabelgarnitur 3x0,5 - 3x1,5
Material Polyamid 6.6 V0 (PA66V0), Silikon (SI)
Produktbezeichnung Relilight V31.5U1-PA66V0/SI-BK
Produktfamilie RELICON Relilight V 31,5 U1
Produktgruppe Gel-Kabelgarnitur mit Verbinderblock

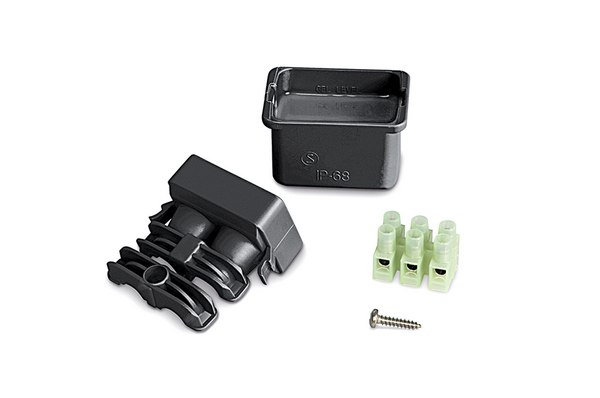

Set Inhalt Gelschale gefüllt mit RELICON Gel
Montageanleitung
Verbinderblock 3 x 0,5 mm² - 3 x 1,5 mm²
Schraube
Spannungsbereich 250V
Verarbeitungswerkzeug PTS4, ASS103, RCS0425

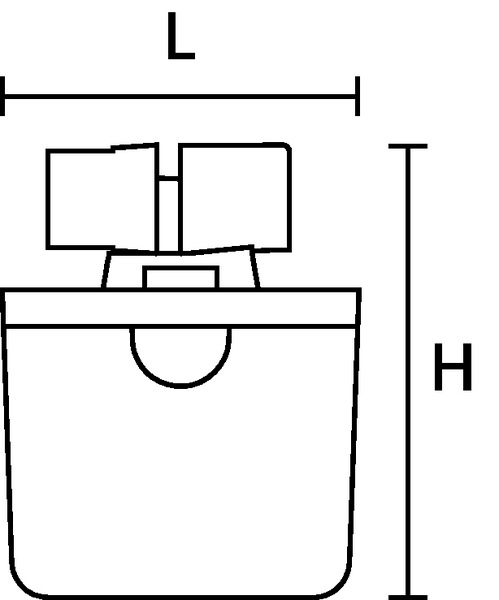

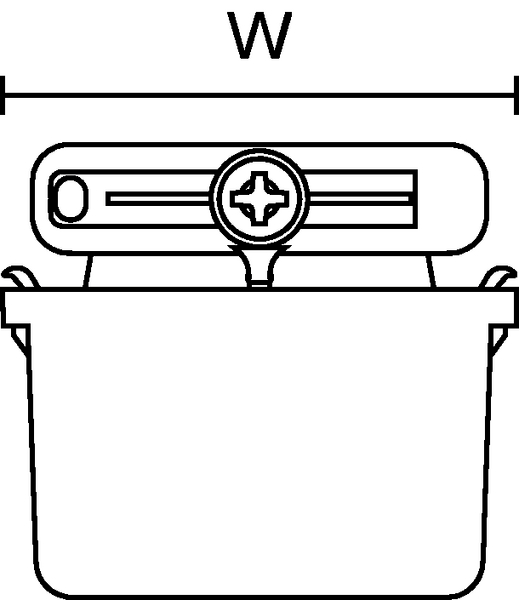

Breite (W) 42.5mm
Gewicht pro Einheit (netto) 0.035398kg
Hauptkabel bis mm² 3 x 1.5mm²
Hauptkabel von mm² 3 x 0.5mm²
Höhe (H) 29.5mm
Kabeldurchmesser Hauptkabel 8.0-10mm
Länge (L) 38mm
Verbindungszubehör Schraubverbinder
Betriebstemperatur -30 °C bis +130 °C
CE konform Nein
ELV konform Ja
Gefahrgut Nein
Lagerzeit unbegrenzt
Selbstverlöschend Ja
Wärmeleitfähigkeit (max.) 0.17W/mK
Wärmeleitfähigkeit (min.) 0.17W/mK
Zulassungen/Normen
Zulassungen/Normen EN 60998-2-1:2004
EAN / GTIN 4250596413753
Mindestbestellmenge 1
Ursprungsland IT
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.07m
Verpackung 1 - Gewicht (kg) 0.035399kg
Verpackung 1 - Höhe (m) 0.025m
Verpackung 1 - Länge (m) 0.075m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00013
Verpackung 2 - Beschaffenheit Karton
Verpackung 2 - Breite (m) 0.105m
Verpackung 2 - Gewicht (kg) 0.424kg
Verpackung 2 - Höhe (m) 0.09m
Verpackung 2 - Länge (m) 0.175m
Verpackung 2 - Menge 10
Verpackung 2 - Volumen (m³) 0.0017
Zollwarentarif Nr. 85369010
ETIM 7.0 EC001169
ETIM 8.0 Key EC001169
ETIM 9.0 Key EC001169
