Gel-Kabelgarnitur mit Verbinderblock Relifix V525Y

RELICON® Relifix V 525Y, Artikelnummer: 435-00659

Eigenschaften

  • Formschale: einteilig, farbig, wiederöffenbar, schlagfest, flammhemmend
  • Gefüllt mit RELICON Gel, hochisolierend, kennzeichnungsfrei
  • Mischen entfällt, einfachste Montage
  • Unbegrenzt lagerfähig
  • Mit Verbinderblock
  • Montagefertig
  • System geprüft nach EN 50393 (entspricht DIN VDE 0278-393)

Zulassungen und Normen

Anwendung

RELICON Relifix Gel Technologie bietet mehrere Vorteile. Es ist schnell und einfach zu installieren. Die Formschalen sind mit einem Filmscharnier versehen und aus dickwandigem, zähem und schlagfestem Polypropylen (PP) hergestellt. Das Relicon Gel in den Schalen isoliert und verschließt den gesamten Anschluss, wenn das Gelenk geschlossen ist. Je nach Anschlusstyp kann Relifix als universelle Durchgangs- oder Abzweigverbindung eingesetzt werden. Es eignet sich für die Verbindung von polymeren Kabeln und Drähten aus PVC, XLPE, PE, EPR etc.
Anwendung: In Niederspannungs-elektrischen Netzen als Durchgangs- und / oder Abzweigverbindung, z.B. Unterirdischen, unterirdischen, im Freien-, Innen- und Verdrahtungskanälen.

RELICON® Relifix V 525Y ist für folgende Industrie-Branchen geeignet

  • Elektroindustrie Elektroindustrie
  • Elektroinstallation Elektroinstallation
Anzahl der Leitungen für Kabeldurchmesser 5
Ausführung Gel
Farbe Grün (GN)
GLOBAL PART DESCRIPTION Relifix V525Y-PP/SI-GN
Inhalt 1Set
Kurzbeschreibung (BMEcat) Gelmuffe 3x16 - 5x25mm², 3x2,5 - 5x25mm² (Relifix V525Y Abzweigmuffe)
Kurzbeschreibung (BMEcat) (Max 40 Zeichen) Gelmuffe 5x25, 3x2,5 - 5x25
Menge per Box
Produktfamilie RELICON® Relifix V 525Y
Produktgruppe Gel-Kabelgarnitur mit Verbinderblock

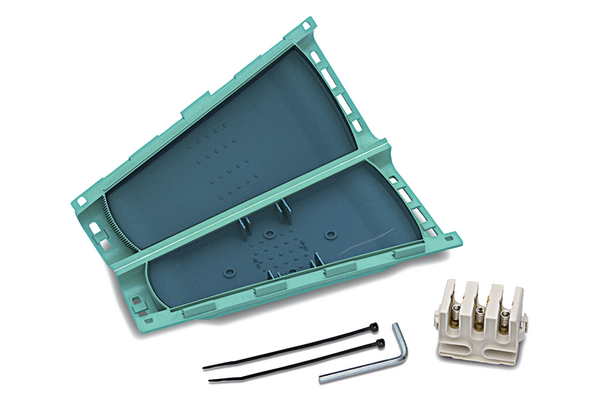

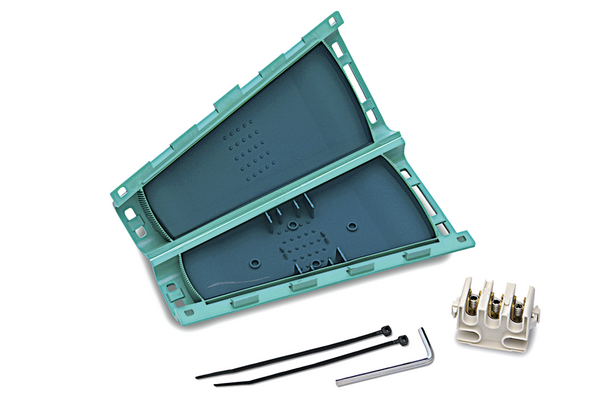

Set Inhalt Gelschale gefüllt mit RELICON® Gel Montageanleitung Verbinder 3 x 2,5 mm² bis 5 x 25 mm² Kabelbinder Inbusschlüssel für Verbinder
Abzweigkabel bis mm² 5 x 25mm²
Abzweigkabel von mm² 3 x 2,5mm²

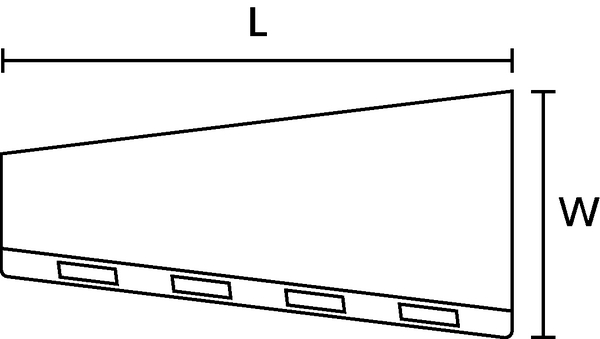

Breite (W) 130mm
Hauptkabel bis mm² 5 x 25mm²
Hauptkabel von mm² 3 x 16mm²

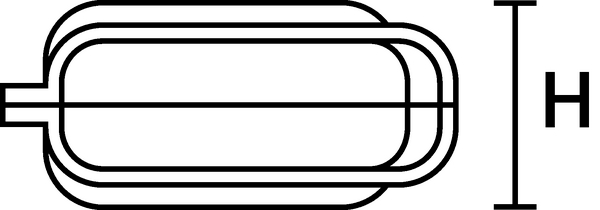

Höhe (H) 65mm
Kabeldurchmesser Abzweigkabel 9-30mm
Kabeldurchmesser Hauptkabel 9-30mm
Länge (L) 260mm
Verbindungszubehör Verbinderblock
Betriebstemperatur - °C -20 °C bis +90 °C
ELV konform Ja
Gefahrgut Nein
Lagerzeit unbegrenzt
Material Polypropylen (PP), Silikon (SI)
Zulassungen/Normen
EAN / GTIN 4250596414682
Gewicht 1.32kg
Mindestbestellmenge 1
Verpackung 1 - Beschaffenheit Packung
Verpackung 1 - Breite (m) 0.139m
Verpackung 1 - Gewicht (kg) 1.32kg
Verpackung 1 - Höhe (m) 0.075m
Verpackung 1 - Länge (m) 0.28m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00292
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.4m
Verpackung 3 - Gewicht (kg) 16.5kg
Verpackung 3 - Höhe (m) 0.27m
Verpackung 3 - Länge (m) 0.6m
Verpackung 3 - Menge 10
Verpackung 3 - Volumen (m³) 0.0648
ETIM60Key EC001170
