Schrumpfende Kennzeichnungsschläuche im vorgefertigten Leiternformat für den Thermotransferdruck HST12-4YE-S

ShrinkTrak, Artikelnummer: 553-50032

Eigenschaften

  • Flexibler, schwer entflammbarer Schrumpfschlauch aus Polyolefin für viele Anwendungen
  • Schrumpfverhältnis 3:1 deckt einen großen Bereich an Leitungsdurchmessern ab
  • In den Standardfarben Gelb, Weiß und Schwarz erhältlich
  • Größere Verpackungen für weniger Rollenwechsel
  • Durch mittige oder mehrmals durchtrennte Schrumpfschlauchabschnitte werden individuelle Markierlängen angeboten

Zulassungen und Normen

Anwendung

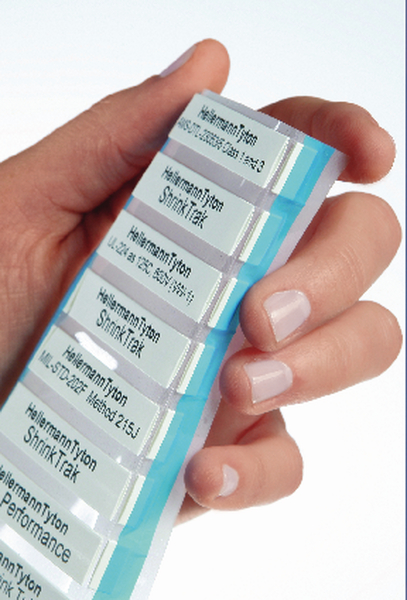

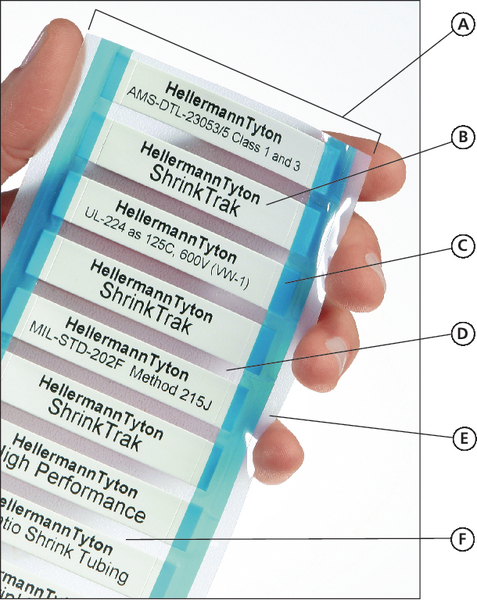

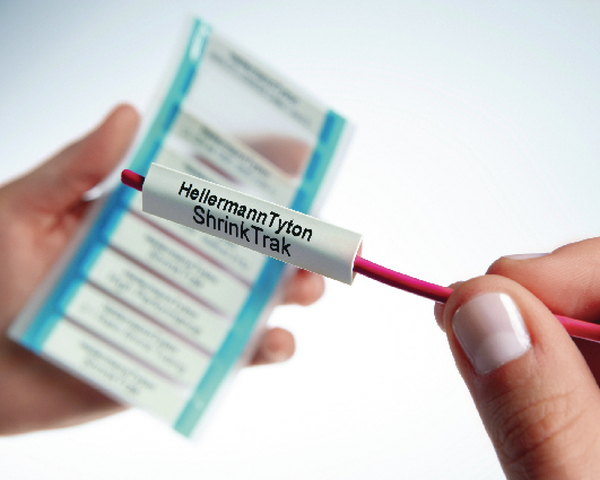

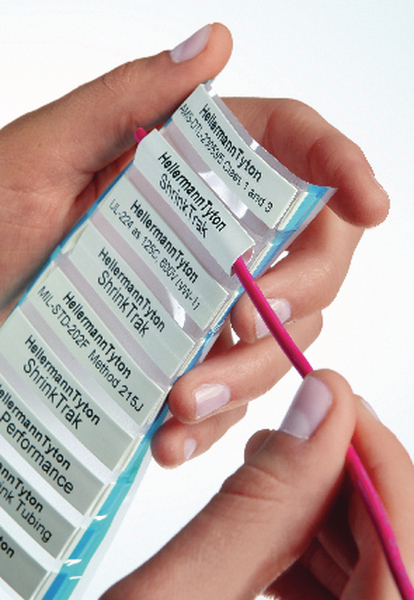

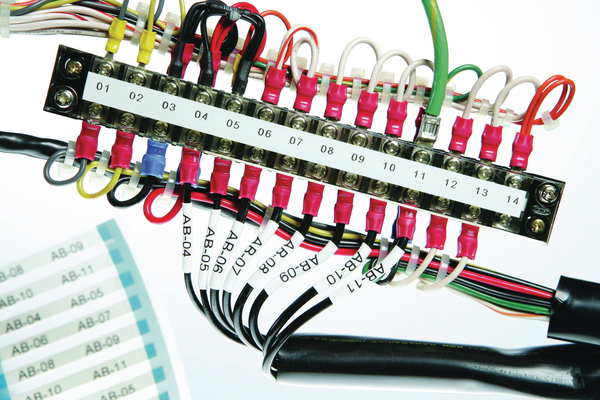

Der HellermannTyton ShrinkTrak 3:1 Schrumpfschlauchmarkierer macht die Bedruckung und Montage nun noch bequemer. Ein für diesen Zweck speziell entwickeltes Trägerformat unterstützt hierbei die saubere Bedruckung sowie die Auswahl und Entnahme von einzelnen Markierern. Eine zusätzliche Durchtrennung der Markierer an den Enden ermöglicht ein direktes Aufziehen des Markierers auf die zu kennzeichnende Leitung. Einfacher geht es nicht.

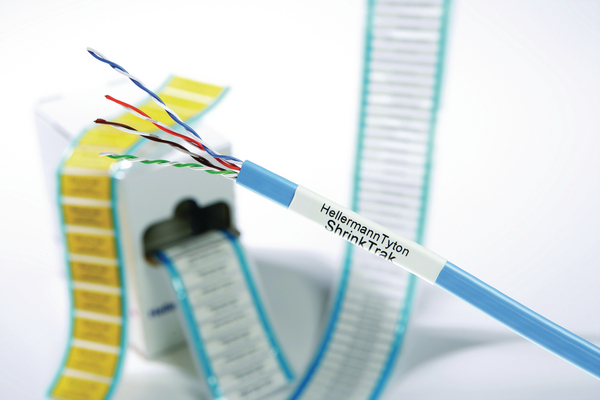

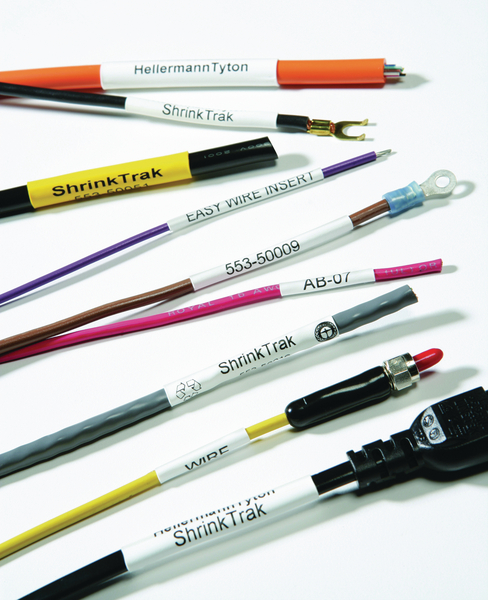

Mit ShrinkTrak in Verbindung mit der professionellen Bedruckungssoftware TagPrint Pro, den Thermotransferdruckern und den passenden Farbbändern wird eine komplette Kennzeichnungslösung für die permanente und chemikalienbeständige Markierung von Adern und Leitungen angeboten.

ShrinkTrak ist für folgende Industrie-Branchen geeignet

  • Elektroindustrie Elektroindustrie
Ausführung dünnwandig
Bedruckbar Ja
Farbe Gelb (YE)
GLOBAL PART DESCRIPTION HST12-4YE-S-PO-X-YE
Hauptmerkmale Vielseitig • Flexibler, schwer entflammbarer Schrumpfschlauch aus Polyolefin für viele Anwendungen • Schrumpfverhältnis 3:1 deckt einen großen Bereich an Leitungsdurchmessern ab • In den Standardfarben Gelb, Weiß und Schwarz erhältlich • Größere Verpackungen für weniger Rollenwechsel • Durch mittige oder mehrmals durchtrennte Schrumpfschlauchabschnitte werden individuelle Markierlängen angeboten
Inhalt 500
Kurzbeschreibung (BMEcat) Warmschrumpfschlauch bedruckbar Breite=24mm
Menge per Box
Mit Innenkleber Nein
Produktfamilie ShrinkTrak
Produktgruppe Schrumpfende Kennzeichnungsschläuche im vorgefertigten Leiternformat für den Thermotransferdruck
Verarbeitungswerkzeug TT430, TT4030
Außen ∅ (OD) 12.7mm
Außen ∅ max. (imperial) 0.5"
Außen ∅ max. (OD max.) 12.7mm
Außen ∅ OD (imperial) 0.5"
Breite (W) 24.13mm
Breite der beschreibbaren Fläche 24.13mm
Breite des Trägers (WL) 76.2mm
Breite des Trägers (WL) (imperial) 3.0"
D ∅ max. (imperial) 0.50"
d. n. vollst. Schrumpf. max. (imperial) 0.166"
Dicke (T) .0762mm
Druckmethode Thermotransfer
Flexibilität flexibel
Höhe (H) 19.55mm
Höhe der beschreibbaren Fläche 19.55mm
Leiter Durchmesser (mm²) 0.166-0.47mm²
Liefermaß D min. (imperial) 0.47"
Max. Kabeldurchmesser AWG 2-10
Wanddicke (WT) 0.84mm
Wanddicke (WT) (imperial) 0.033"
∅ D max. 12.70mm
∅ Liefermaß min. (D) 11.9mm
∅ nach Schrumpf max. (d) 4.2mm
Abriebfestigkeit Medium
Betriebstemperatur - °C -55 °C bis +135 °C
Brandschutzeigenschaften UL224 VW-1
Chem. Eigenschaften Beständig gegen Lösungsmittel und Chemikalien (bei Verwendung der empfohlenen Farbbänder und Druckersysteme)
Durchschlagsfestigkeit 19,7 kV/mm
ELV konform Ja
Empfohlene Farbbänder TTDTHOUT, TTDTHOUTSM, TT822OUT, TT822OUTSM
Gefahrgut Nein
Halogenfrei Nein
Lösungsmittelbeständigkeit gut
Material Polyolefin, strahlenvernetzt (PO-X)
Mech. Eigenschaften Schwer entflammbarer und flach gebügelter Schrumpfschlauch im Leiterformat für die bequeme Einzelentnahme.
MILSPEC AMS-DTL-23053/5 Class 1 and 3, MIL-STD-202G Method 215K, SAE-AS81531
Min. Schrumpftemperatur +90 °C
UL anerkannt (gültig in USA) Nein
UL Listung (gültig in USA) Nein
Zertifiziert nach CSA Nein
Zulassungen/Normen
Zulassungen/Normen UL 224 125 °C 600V VW-1

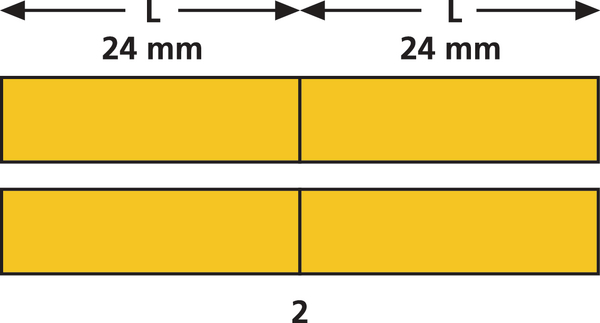

Abschnitte je Reihe 2
EAN / GTIN 4031026264486
Etiketten je Reihe 1
Etiketten je Reihe 2
Gewicht 0.521kg
Gewicht (imperial) 1.14lbs
Mindestbestellmenge 1
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.106m
Verpackung 1 - Gewicht (kg) 0.521kg
Verpackung 1 - Höhe (m) 0.18m
Verpackung 1 - Länge (m) 0.18m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00343
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.39m
Verpackung 3 - Gewicht (kg) 6.752kg
Verpackung 3 - Höhe (m) 0.32m
Verpackung 3 - Länge (m) 0.39m
Verpackung 3 - Menge 12
Verpackung 3 - Volumen (m³) 0.0487
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 129.032kg
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 192
ETIM50Key EC000217
ETIM60Key EC000217
UNSPSC Code 39131502
