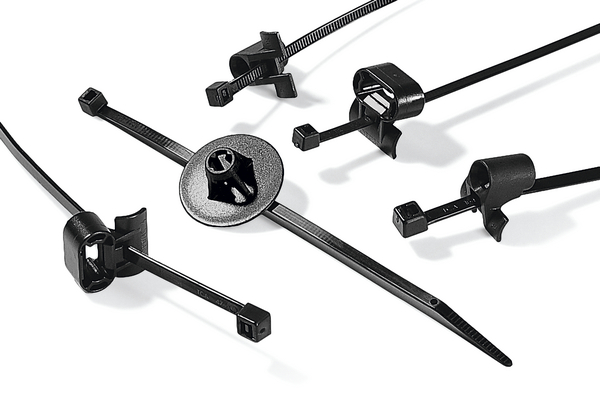

Befestigungsbinder 2-teilig mit Schweißbolzenaufnahme, mit Toleranzausgleich T50SSB5

T50SSB5, Artikelnummer: 150-10144

Eigenschaften

  • 2-teiliger Kabelbinder mit Schweißbolzenaufnahme, vormontiert
  • Der Kopf des Binders kann in die optimale Bündelposition gebracht werden
  • Einfache Montage, werkzeugfrei
  • "Soft-push"-Design für einfache Handmontage
  • SB-Typen für 5 mm Schweißbolzen und M5-Gewindebolzen
  • SBH-Varianten mit Teller für zusätzliche Befestigung von dämmenden Werkstoffen

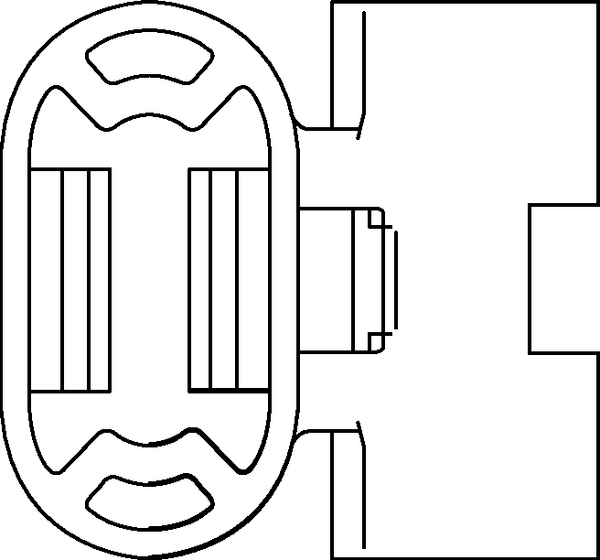

  • Ovale Schweißbolzenhülse für horizontalen Toleranzausgleich
  • GBS8C für 8 mm Schweißbolzen zur Parallelführung

Zulassungen und Normen

Anwendung

Die Serie SBH5 wird hauptsächlich im Automobilbereich eingesetzt. Die Serien SB5 und SBS5 sind für die Bündelung und Befestigung von Kabelbäumen und Schläuchen im Schaltschrankbau, der Automobil- und Baumaschinenindustrie geeignet.

T50SSB5 ist für folgende Industrie-Branchen geeignet

Ausführung innenverzahnt
Bandverschluss Kunststoffzunge/-nase
Befestigungsart Schweißbolzenaufnahme
Bezeichnung BEFESTIGUNGSBINDER 4,7X150
Farbe Schwarz (BK)
Inhalt 300Stk.
Kurzbeschreibung (BMEcat) Befestigungsbinder 150x4,6mm, 2-teilig (PA66HS/POM),Schweißbolzenaufnahme, schwarz
Lokaler Typ T50SSB5-MC4-BK-R1
Lösbarer Verschluss Nein
Menge per ST
Position Beschriftungsfläche ohne
Produktbezeichnung T50SSB5-PA66HS/POM-BK
Produktfamilie T50SSB5
Produktgruppe Befestigungsbinder 2-teilig mit Schweißbolzenaufnahme, mit Toleranzausgleich
Verarbeitungswerkzeug MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9
Bolzen Ø M5
Bolzen ∅ (imperial) 0.197"
Breite (W) 4.6mm
Breite (W2) 21.8mm
Bündel ∅ max. 35.0mm
Bündel ∅ min. 1.5mm
Dicke (T) 1.2mm
Höhe (H) 1.2mm
Höhe (H2) 10.0mm
Länge (L) 150.0mm
Länge (L2) 20.0mm
Länge Schweissbolzen min. 14.2mm
Länge Schweissbolzen min. (imperial) 0.56"
Mindesthaltekraft 225N
Betriebstemperatur - °C -40 °C bis +85 °C
Betriebstemperatur Fußteil -40 °C bis +85 °C
Brandschutzeigenschaften UL94 HB
ELV konform Ja
Fußteil Polyacetal (POM)
Gefahrgut Nein
Kabelbinder Polyamid 6.6 hitzestabilisiert (PA66HS)
Material Polyamid 6.6 hitzestabilisiert (PA66HS), Polyacetal (POM)
Zulassungen/Normen
EAN / GTIN 4031026212685
Gewicht 0.8364kg
Mindestbestellmenge 300
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.41m
Verpackung 1 - Gewicht (kg) 0.8612kg
Verpackung 1 - Höhe (m) 0.15m
Verpackung 1 - Länge (m) 0.3m
Verpackung 1 - Menge 300
Verpackung 1 - Volumen (m³) 0.01845
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.37m
Verpackung 3 - Gewicht (kg) 9.267kg
Verpackung 3 - Höhe (m) 0.36m
Verpackung 3 - Länge (m) 0.57m
Verpackung 3 - Menge 3000
Verpackung 3 - Volumen (m³) 0.0759
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 132.228kg
Verpackung 4 - Höhe (m) 1.225m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 36000
Verpackung 4 - Volumen (m³) 1.176
ETIM60Key EC000046
UNSPSC Code 39121717
