Befestigungsbinder für Bolzen, ⌀1.0-45.0mm, schwarz, 500ST

Art.-Nr. 156-03434

| T50RSBD5-6SD20-PA66HIRHS-BK

|

2-teiliges Kabelband zur Befestigung für Bolzenbefestigungen. Kabelbinder in Kombination mit einer modifizierten ERGO Bolzenbefestigung für NVH-Matten.

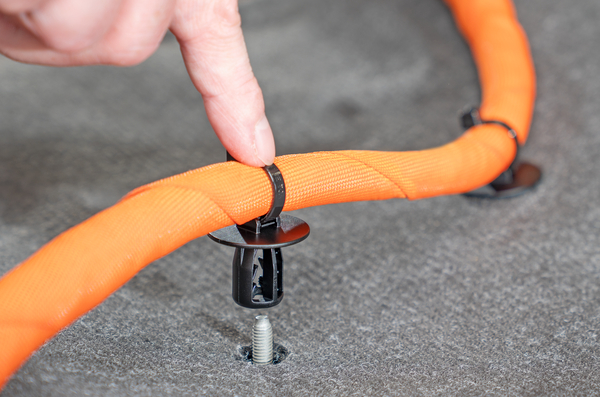

Zweiteiliger Befestigungsbinder für 5- und 6-mm-Schrauben - müheloses Aufschieben mit dem Zeigefinger dank ergonomischem Design, optimiert für geringe Einsteckkräfte in definierten Toleranzbereichen.

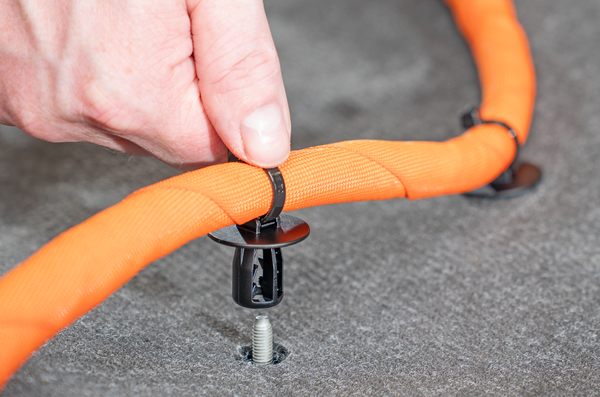

Zweiteiliger Befestigungsbinder für 5- und 6-mm-Schrauben - leicht mit dem Daumen zu verarbeiten dank ergonomischem Design, ausgelegt für reduzierte Montagekräfte in definierten Toleranzbereichen.

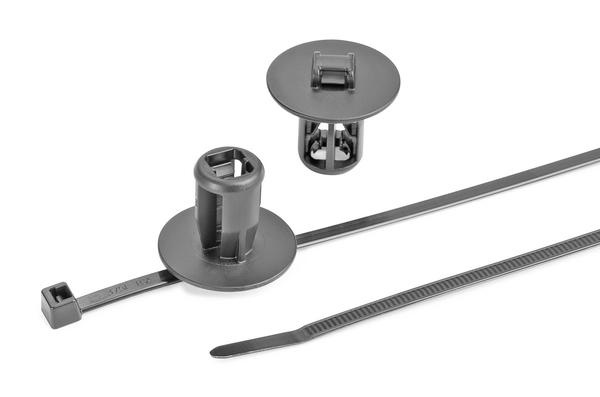

Vormontiert mit integriertem Kabelbinder und Schweißbolzen-Montagefuß für eine schnelle und solide Installation
Geringe Montagekraft (~30 N oder weniger) unterstützt eine ergonomische und arbeiterfreundliche Installation - ideal für Produktionslinien mit hohen Stückzahlen
Ermöglicht die sichere Bündelung von sehr kleinen Durchmessern, beginnend bei einem Durchmesser von nur 1,0 mm
Entwickelt für nachhaltige Arbeitsabläufe durch geringere Belastung des Bedieners und Minimierung von Nacharbeit
Das pilzförmige SBD Design befestigt gleichzeitig eine Isolierung oder eine schalldämpfende Decke

Warenverfügbarkeit bei HellermannTyton

Auf die Merkliste

Downloads e-Learning

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig mit Schweißbolzenaufnahme

Basisdaten

Anwendung	Die Schweißbolzenhalter werden hauptsächlich im Automobilbereich eingesetzt. Sie sind für die Bündelung und Befestigung von Kabelbäumen und Schläuchen im Schaltschrankbau, der Automobil- und Baumaschinenindustrie geeignet.
Bandverschluss	Kunststoffzunge/-nase
Befestigungsart	Schweißbolzenaufnahme
Besonderheiten	Ergonomisches Design, kleine Bündeldurchmesser
Bestell Typ	156-03434
Ergonomy Feature Description	≤ 30 N Montagekraft: Produkt erfüllt definierte Anforderungen an die Montagekraft. Details und Toleranzen siehe Technische Zeichnung. Tatsächliche Kraft kann abhängig von Oberfläche, Einbausituation und Zugänglichkeit variieren. Bitte unter realen Bedingungen prüfen, um die Eignung für den jeweiligen Einsatzzweck sicherzustellen.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Gewicht pro Einheit (netto)	0.004114kg
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Kurzbeschreibung	Befestigungsbinder mit Schweißbolzen-Montagefuß, ⌀1,0-45,0mm, schwarz
Material	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Mindesthaltekraft	225N
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50RSBD5-6SD20-PA66HIRHS-BK
Produktgruppe	Befestigungsbinder 2-teilig mit Schweißbolzenaufnahme
Typ	T50RSBD5-6SD20

Produktdimensionen

Bolzen ⌀	M5, T5, M6, T6
Breite (W)	4.6mm
Breite (W2)	9.6mm
Bündel ⌀	1.0-45.0mm
Bündel ⌀ max.	45.0mm
Bündel ⌀ min.	1.0mm
Dicke (T)	1.2mm
Höhe (H)	1.2mm
Höhe (H2)	27.6mm
Höhe (H3)	20.8mm
Länge (L)	202.0mm
Länge (L2)	9.0mm
Länge Schweissbolzen min.	10.0mm
Teller ⌀	30.0mm

Zulassungen und Spezifikationen

ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026744469
Mindestbestellmenge	2000
Ursprungsland	PL
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.48m
Verpackung 1 - Gewicht (kg)	2.100597kg
Verpackung 1 - Höhe (m)	0.105m
Verpackung 1 - Länge (m)	0.56m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.028224m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	9.273188kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	2000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	133.3kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	24000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097

Weitere Informationen

ETIM 7.0	EC000046
ETIM 8.0 Key	EC000046
ETIM 9.0 Key	EC000046
UNSPSC Code	39121703
