Befestigungsbinder 2-teilig mit Schweißbolzenaufnahme, mit Toleranzausgleich : T50RSB5

SB5 SerieArtikelnummer: 156-00742

Eigenschaften

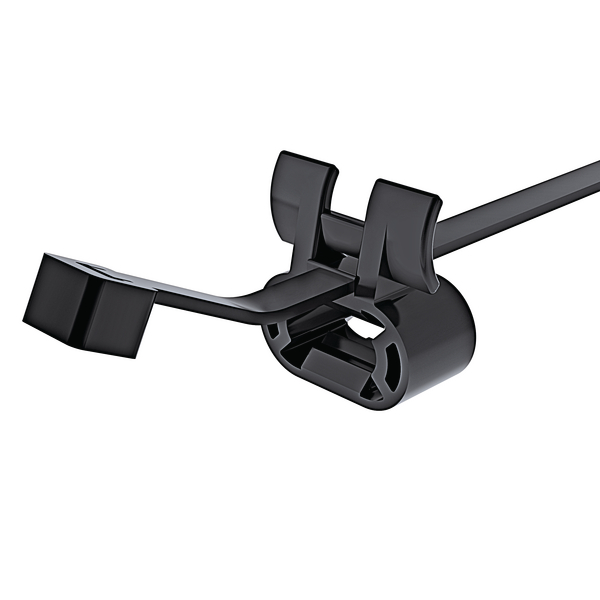

  • 2-teiliger Kabelbinder mit Schweißbolzenaufnahme, vormontiert
  • Der Kopf des Binders kann in die optimale Bündelposition gebracht werden
  • Einfache Montage, werkzeugfrei
  • "Soft-push"-Design für einfache Handmontage
  • SB-Typen für 5 mm Schweißbolzen und M5-Gewindebolzen
  • SBH-Varianten mit Teller für zusätzliche Befestigung von dämmenden Werkstoffen
  • Ovale Schweißbolzenhülse für horizontalen Toleranzausgleich
  • GBS8C für 8 mm Schweißbolzen zur Parallelführung

Zulassungen und Normen

Anwendung

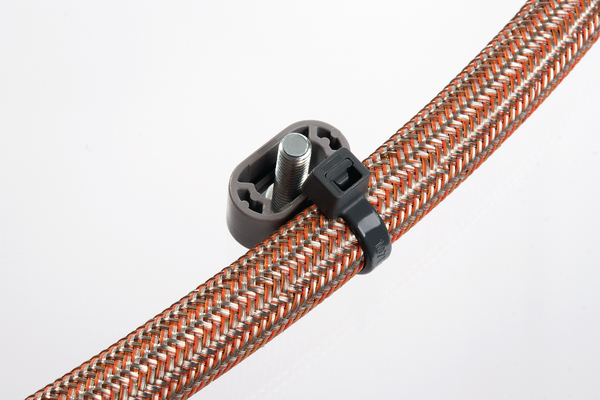

Die Serie SBH5 wird hauptsächlich im Automobilbereich eingesetzt. Die Serien SB5 und SBS5 sind für die Bündelung und Befestigung von Kabelbäumen und Schläuchen im Schaltschrankbau, der Automobil- und Baumaschinenindustrie geeignet.

Ausführung innenverzahnt
Bandverschluss Kunststoffzunge/-nase
Befestigungsart Schweißbolzenaufnahme
Farbe Schwarz (BK)
Inhalt 250ST
Lösbarer Verschluss Nein
Menge per Beutel
Position Beschriftungsfläche ohne
Produktbezeichnung T50RSB5-PA66/POM-BK
Produktfamilie SB5 Serie
Produktgruppe Befestigungsbinder 2-teilig mit Schweißbolzenaufnahme, mit Toleranzausgleich
Verarbeitungswerkzeug MK3PNSP2, MK3SP, MK6, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9
Bolzen Ø 5.0 mm
Breite (W) 4.6mm
Breite (W2) 21.8mm
Bündel ∅ max. 45.0mm
Bündel ∅ min. 2.0mm
Dicke (T) 1.2mm
Höhe (H) 1.2mm
Höhe (H2) 10mm
Länge (L) 200mm
Länge (L2) 20mm
Länge Schweissbolzen min. 14.2mm
Mindesthaltekraft 225N
Material Polyamid 6.6 (PA66), Polyacetal (POM)
Zulassungen/Normen
EAN / GTIN 7890176001153
ETIM 7.0 EC000046
