Befestigungsbinder für Kanten, innenverzahnt, ⌀6.0-45.0mm, schwarz, 50ST
Art.-Nr. 156-01088 | Q50REC5B-PA66W-BK |

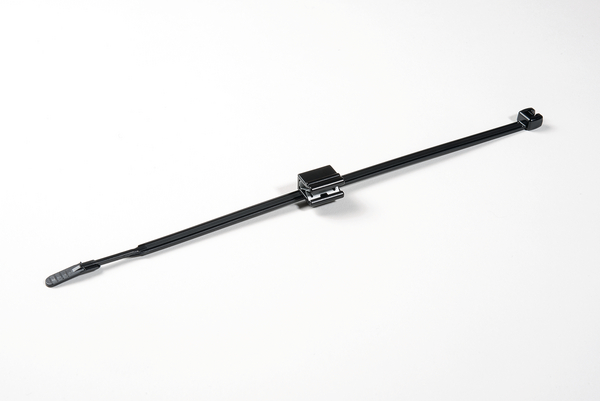

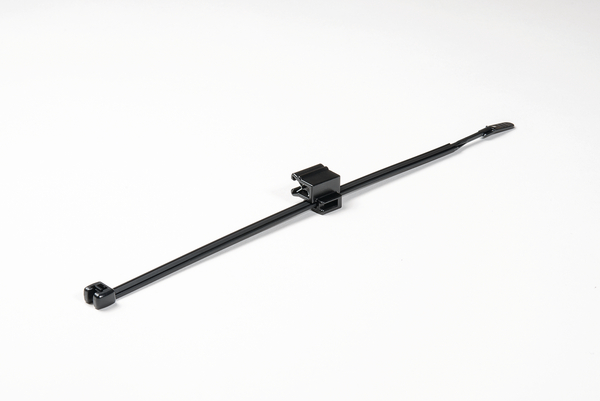

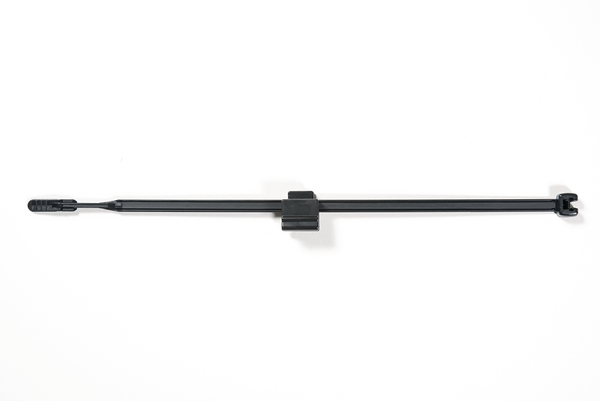

Q50REC5B, Q-tie mit einem EdgeClip 1-3 mm, Aufnahme seitlich

Fünf Größen (0,5 - 8,0 mm Plattendicke) in einem Bild.

Dieses Produkt ist nicht mehr erhältlich!

Bitte kontaktieren Sie unseren Vertriebsinnendienst.

2-teiliger Kabelbinder mit EdgeClip und Q-tie, vormontiert
Eine perfekte Ergänzung zur Q-Serie
Offener Binderkopf für schnelles und einfaches Einschlaufen
Integrierte Vorverriegelungsfunktion
Der Q-tie spart mehr als 25% an Arbeitszeit in der Anwendung
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Für Kanten von 1 - 3 mm

Jetzt online kaufen

Industriebedarf bei HellermannTyton

Anfragen

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Serie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	innenverzahnt
Befestigungsart	EdgeClip, seitlich, montiert, zweiteilig
Bestell Typ	156-01088
Bezeichnung	Diese 2-teiligen Artikel mit entweder außen- oder innenverzahntem Kabelbinder werden einfach auf Kanten der Stärke 1-3mm aufgeschoben. Die hohen Abzugskräfte werden durch die integrierte Metallklammer erreicht. Verschiedene EdgeClip Varianten sind verfügbar. Entweder mit Parallelführung zur Kante oder im 90 Grad Winkel zur Kante. Der EdgeClip wird einfach per Hand aufgeschoben und wird durch die integrierte Metallklammer in Position gehalten. Es ist kein Loch zur Befestigung notwendig. In Verbindung mit einem außenverzahnten Kabelbinder (OS) zum Schutze des Bündelgutes vor Abrieb und Beschädigung, bietet die EdgeClip Serie excellente Befestigungslösungen.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 UV-witterungsstabil (PA66W)
Gewicht pro Einheit (netto)	0.003005kg
Inhalt	50ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 UV-witterungsstabil (PA66W)
Kurzbeschreibung	Befestigungsbinder 210x4,7 mm, 2-teilig, Aufnahme seitlich, UV-witterungsstabil, schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 UV-witterungsstabil (PA66W)
Mindesthaltekraft	220N
Position Beschriftungsfläche	ohne
Produktbezeichnung	Q50REC5B-PA66W-BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme seitlich
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung
Typ	Q50REC5B
UV-beständig	Ja

Produktdimensionen

Breite (W)	4.7mm
Breite (W2)	12.0mm
Bündel ⌀	6.0-45.0mm
Bündel ⌀ max.	45.0mm
Bündel ⌀ min.	6.0mm
Dicke (T)	1.5mm
Höhe (H)	1.5mm
Höhe (H2)	15.5mm
Länge (L)	210.0mm
Länge (L2)	14.0mm
für Blechstärke min - max	1 - 3 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +85 °C
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026462813
Mindestbestellmenge	120000
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.275m
Verpackung 1 - Gewicht (kg)	0.161494kg
Verpackung 1 - Höhe (m)	0.025m
Verpackung 1 - Länge (m)	0.25m
Verpackung 1 - Menge	50
Verpackung 1 - Volumen (m³)	0.00171875m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.398m
Verpackung 3 - Gewicht (kg)	5.80682kg
Verpackung 3 - Höhe (m)	0.204m
Verpackung 3 - Länge (m)	0.591m
Verpackung 3 - Menge	1500
Verpackung 3 - Volumen (m³)	0.048m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	136.99kg
Verpackung 4 - Höhe (m)	1.204m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	30000
Verpackung 4 - Volumen (m³)	1.156m³
Zollwarentarif Nr.	39269097
