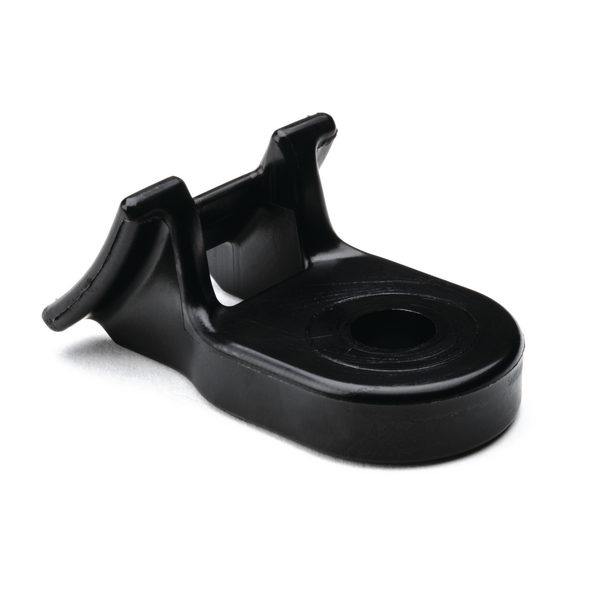

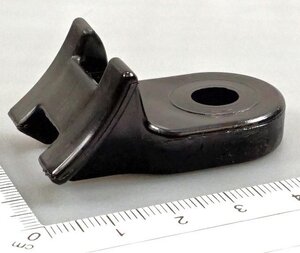

Kabelhalter für Schwerlastanwendungen, für Schrauben oder Gewindebolzen HDM321

HDM-Serie für hohe Festigkeit, Artikelnummer: 151-07100

Eigenschaften

  • Design ermöglicht sicheren Formschluss zum Bündelgut
  • Konventionelle Kabelschellen können ersetzt werden
  • Bevorratung verschiedener Schellengrößen nicht mehr notwendig
  • Für Schwerlastkabelbinder bis 12,7-mm-Breite
  • Hohes Anzugdrehmoment durch integrierte Metallbuchse (typbedingt)
  • Wartung der Bündel durch einfachen Kabelbindertausch möglich

Zulassungen und Normen

Anwendung

Entwickelt für die Automobil- bzw. LKW-Industrie werden Heavy Duty Mounts (HDM) überall dort eingesetzt, wo eine robuste, sichere und dauerhafte Bündelung gewünscht ist. Ebenfalls gehören der Schienenfahrzeugbau sowie die Verteidigungs- und Agrarindustrie zu den Fokusmärkten.

HDM-Serie für hohe Festigkeit ist für folgende Industrie-Branchen geeignet

Befestigungsart schrauben und nieten
Farbe Schwarz (BK)
GLOBAL PART DESCRIPTION HDM321-PA66HIRHSUV-BK
Hauptmerkmale • Sichere Führung von Kabeln durch Befestigung auf Bolzen oder durch Schrauben • Mit Kabelbindern bis zu 12,7 mm Breite zu verwenden (z. B. T50- bis T250-Serie oder Wide Straps) • Einfache, nachträgliche Wartung des Bündelgutes möglich, nur Austausch des Kabelbinders nötig • Das H-Profil der Kabelbandaufnahme ermöglicht auch die Führung von kleineren Bündeln • Parallele Führung von 2 Leitungen beim Doppelhalter möglich
Inhalt 500Stk.
Menge per Beutel
Produktfamilie HDM-Serie für hohe Festigkeit
Produktgruppe Kabelhalter für Schwerlastanwendungen, für Schrauben oder Gewindebolzen
Binderbreite max. (G) 12.7mm
Binderbreite max. (G) (imperial) 0.50"
Breite (W) 24.0mm
für ∅ Befestigungsloch (FH) 8.31 mm
Höhe (H) 20.7mm
Länge (L) 46.0mm
Betriebstemperatur - °C -40 °C bis +110 °C
Brandschutzeigenschaften UL94 HB
ELV konform Ja
Gefahrgut Nein
Material Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV)
Max. Anzugsdrehmoment (kgf-cm) 553kgf-cm
Max. Anzugsdrehmoment (lbf-In) 40lbf-ft
UL anerkannt (gültig in USA) Nein
UL Listung (gültig in USA) Nein
Zulassungen/Normen
EAN / GTIN 4031026333502
Gewicht 3.35kg
Gewicht (imperial) 0.01902lbs
Mindestbestellmenge 500

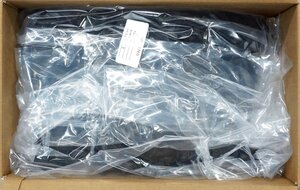

Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite (m) 0.2m
Verpackung 1 - Gewicht (kg) 3.35kg
Verpackung 1 - Höhe (m) 0.358m
Verpackung 1 - Länge (m) 0.592m
Verpackung 1 - Menge 500
Verpackung 1 - Volumen (m³) 0.04239
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.266m
Verpackung 3 - Gewicht (kg) 3.65kg
Verpackung 3 - Höhe (m) 0.158m
Verpackung 3 - Länge (m) 0.435m
Verpackung 3 - Menge 500
Verpackung 3 - Volumen (m³) 0.0183
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 174.3kg
Verpackung 4 - Höhe (m) 1.09m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 21000
Verpackung 4 - Volumen (m³) 1.046
ETIM60Key EC000449
UNSPSC Code 39121717
