Innovative Gießharzmuffe von HellermannTyton für verlässliche Kabelverbindungen.

Mit der RELICON Gießharzmuffe für alles gerüstet

Die RELICON Kabelmuffen sind als Gießharzmuffen universell als Abzweig- und Verbindungsmuffen für die Elektroinstallation bei Energieversorgungs­unternehmen, Industrie und im Handwerk im Niederspannungsnetz geeignet.

In der Elektrotechnik ist eine Gießharzmuffe ein unverzichtbares Werkzeug, an das hohe Erwartungen gestellt werden. Kabel sollen durch eine Kabelmuffe dauerhaft vor Feuchtigkeit, Staub und dem Eindringen von Fremdkörpern geschützt werden.

RELICON Muffen sind längs- und querwasserdicht. Die Kabelmuffen sind als i-Line, Y-Line, T-Line und Hausanschluss-Kabelmuffe in Innenräumen, im Erdreich, im Freien, im Wasser sowie in Installationskanälen einsetzbar.


Relicon i-MuffeAlle RELICON Muffen sind resistent gegen sämtliche Umwelteinflüsse und zugleich umweltfreundlich. Zudem führt HellermannTyton Harze auf Polyurethan- und Epoxidbasis (wie z.B. das Gießharz PUR 33 und das Epoxidharz EP 64) im Produktportfolio.


Die passende Gießharzmuffe für Ihre Anwendung!

i-VerbindungsgarniturVerbindungsmuffe Niederspannung
i-Linie




















Y-VerbindungsgarniturAbzweigmuffe Niederspannung
Y-Linie



















T-VerbindungsgarniturAbzweigmuffe Niederspannung
T-Linie




















F-Verbindungsgarnitur

Flexible Verbindungsmuffe
F-Linie



















Parallel Abzweigsgarnitur-PAAbzweigmuffen PA
PA-11 58/230
PA-12 75/300
PA-13 95/420
















Parallel Abzweigsgarnitur-PAH

Abzweigmuffen PAH
PAH-1 120/290
PAH-2 130/300
PAH-3 135/360
















Gießharze NiederspannungGießharze Niederspannung
Gießharz PUR 33
Gießharz PUR 44 Flex
Epoxidharz EP 64
Epoxidharz EP 20
Epoxidharz EP 54t
Reliflex
Gießharz PUR DS








Gießharze Mittelspannung

Gießharze Mittelspannung









Mit RELICON Gießharzmuffen für alles gerüstet: i-Line, Y-Line, T-Line und Hausanschluss-Kabelgarnitur als Gießharzmuffe für Niederspannung

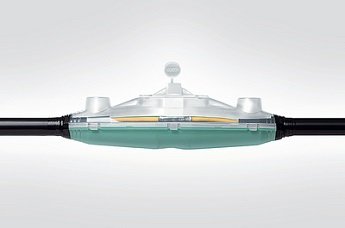

Relicon i-VerbindungsgarniturVerbindungsmuffe Niederspannung
i-Linie

Die RELICON Verbindungsmuffen sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie sind universell verwendbar für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY.
Anwendungsgebiete: Installationskanäle und Innenräume, im Erdreich, im Freien und im Wasser.

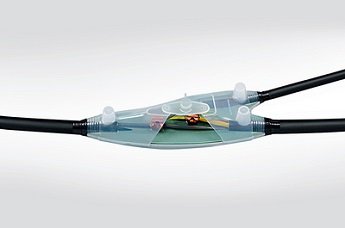

Abzweigmuffe NiederspannungRelicon Y-Verbindungsgarnitur
Y-Linie

Die RELICON Abzweigmuffen sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie sind universell verwendbar für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY.
Anwendungsgebiete: Installationskanäle und Innenräume, im Erdreich, im Freien und im Wasser.



Relicon T-LineVerbindungsmuffe Niederspannung

T-Linie

Die RELICON Abzweigmuffen sind für Elektroinstallationen im Niederspannungsnetz geeignet. Sie sind universell verwendbar für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYCWY.
Anwendungsgebiete: Installationskanäle und Innenräume, im Erdreich, im Freien und im Wasser.



Relicon F-LineFlexible Verbindungsmuffen
F-Linie

Die RELICON F-Line Verbindungsmuffen dienen im Niederspannungsbereich der Reparatur und dem Verbinden von flexiblen Leitungen wie z. B. H05RR-F, H07RN-F oder H07BQ-F.
Anwendungsgebiete: Installationskanäle und Innenräume, im Erdreich, im Freien und im Wasser.



Relicon Parallel Abzweigsgarnitur-PAAbzweigmuffen PA
Parallelabzweigmuffe PA-11 58/230

Die Parallelabzweigmuffe PA ist eine universelle Verbindungs- und Abzweigmuffe. Abhängig vom Klemmen-Typ kann sie für Einzel- und Doppelabzweigungen verwendet werden. Geeignet ist sie für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY, NYM oder NYCWY.
Anwendungsgebiete: Im Niederspannungsnetz sowie für Signal- und Fernmeldekabel. Für Versorgungsleitungen von Außenbeleuchtungen und Kabelreparaturen.

Parallel Abzweigsgarnitur-PAHAbzweigmuffe PAH
Parallelabzweigmuffe PAH-1 120/290 SF

Die Parallelabzweigmuffe PAH ist eine universelle Verbindungs- und Abzweigmuffe. Abhängig vom Klemmen-Typ kann sie für Einzel- und Doppelabzweigungen verwendet werden. Geeignet ist sie für Kunststoffkabel und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY, NYM oder N(A)YCWY.
Anwendungsgebiete: Im Niederspannungsnetz als Abzweiggarnitur für Hausanschlüsse. Für Installationskanäle und Innenräume, im Erdreich, im Freien und im Wasser.



Gießharz PUR 33Gießharz PUR 33
2-Komponenten Polyurethanharz Gießharz

Das RELICON PUR 33 Gießharz wurde für die elektrische Isolation und den mechanischen Schutz von Kabelverbindungen für den Niederspannungsbereich entwickelt.
Anwendung: Im Innen- und Außenbereich.

Gießharz PUR 44 FlexGießharz PUR 44 Flex

2-Komponenten PUR Gießharz flexibel Niederspannung

Das RELICON PUR 44 Flex Gießharz wurde für die elektrische Isolation, Reparatur und den mechanischen Schutz von Kabelverbindungen für flexible Leitungen im Niederspannungsbereich entwickelt.
Anwendung: Im Innen- und Außenbereich, zur Repartur von flexiblen Kabeltypen.




Epodixharz EP 64Epoxidharz EP 64
2-Komponenten Epoxidharz Gießharz

Das RELICON EP 64 Epoxid Gießharz ist ideal geeignet für die hohen Anforderungen der chemischen und erdölverarbeitenden Industrie. Es wurde für die elektrische Isolation im Nieder- und Mittelspannungsbereich entwickelt.
Anwendung: Im Innen- und Außenbereich.

Epodixharz EP 20Epoxidharz EP 20
2-Komponenten Epoxidharz

Das RELICON EP 20 Epoxid Gießharz ist kalthärtend. Die geringe Exothermie erlaubt es, auch größere Volumen zu vergiessen. Seine extreme Schlagzähigkeit macht es  mechanisch und thermisch sehr belastbar. Es wurde für die elektrische Isolation im Nieder- und Mittelspannungsbereich entwickelt.
Anwendung: Im Innen- und Außenbereich.

Gießharz ReliflexReliflex
2-Komponenten Kaltvergussmasse

RELICON Reliflex ist eine kennzeichnungsfreie 2-Komponenten Kaltvergussmasse auf Basis von Kohlenwasserstoffharzen für den Niederspannungsbereich. Das sehr hydrophobe Gießharz wurde für die elektrische Isolation und den Feuchtigkeitsschutz von Kabelverbindungen entwickelt. Nach der Aushärtung ist Reliflex extrem widerstandsfähig gegen Feuchtigkeit und hat hervorragende Isoliereigenschaften.
Anwendung: Im Innen- und Außenbereich.


Gießharz PUR DSDichtspachtel PUR DS
2-Komponenten Polyurethan Dichtspachtel

RELICON PUR DS ist ein 2-Komponenten Polyurethan Dichtspachtel. Der Dichtspachtel eignet sich besonders zum Abdichten von Mauerdurchführungen, aber auch für anderweitige Spachtel- bzw. Dichtanwendungen.

Gießharz PUR 66PUR 66
2-Komponenten-PUR-Gießharz

Das RELICON PUR 66 Gießharz wurde für die elektrische Isolation und den mechanischen Schutz von Kabelverbindungen für den Mittelpannungsbereich entwickelt.
Anwendung: Im Innen- und Außenbereich.

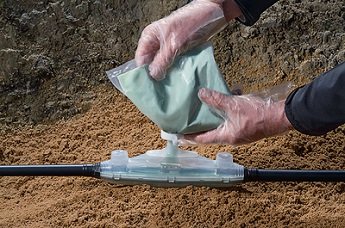

Verarbeitung von Gießharz mit der SF-Technologie: hochqualitativ, sicher und zuverlässig:


EinfüllstutzenDurch unser optimiertes SF-System (Sicheres Füllen) kann das Gießharz beim Verarbeiten nicht heraustreten oder ein Kontakt mit den Händen zustande kommen. Das bedeutet: Mit RELICON Verbindungsmuffen wird stets sicher, sauber und effizient gearbeitet.

Der Gießharzbeutel wird über einen Einfüllstutzen und einen Adapter mit der Verbindungsmuffe verbunden, sodass das Gießharz direkt eingefüllt werden kann. Das sehr gute Fließverhalten unserer Gießharze erleichtert das Befüllen, und das transparente Material der Verbindungsmuffen garantiert jederzeit eine optimale optische Kontrolle des Füllvorgangs.

In jedem Gießharzbeutel (SF) befindet sich ein Ring, auf den der Einfüllstutzen gesetzt wird.
Der Einfüllstutzen dient zur sicheren Befestigung am Adapter, der auf die Verbindungsmuffe gesetzt wird. Der Adapter wird einfach auf die Öffnung der Verbindungsmuffe gedrückt.




Gießharzbeutel Anwendung (2)


Gießharzbeutel und Verbindungsmuffe werden miteinander verbunden, um zu gewährleisten, dass nichts danebengeht.
